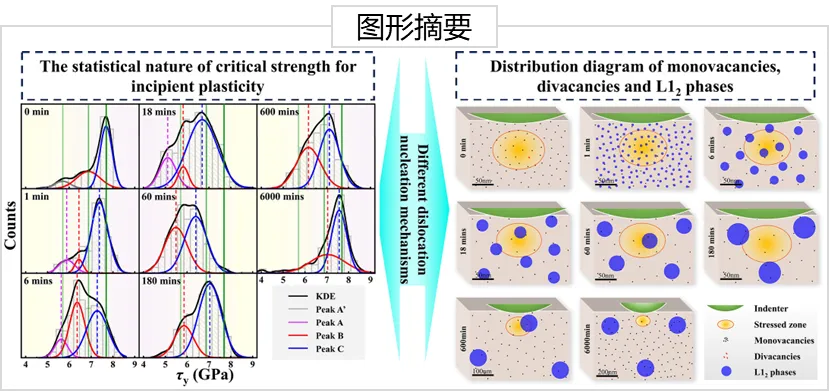

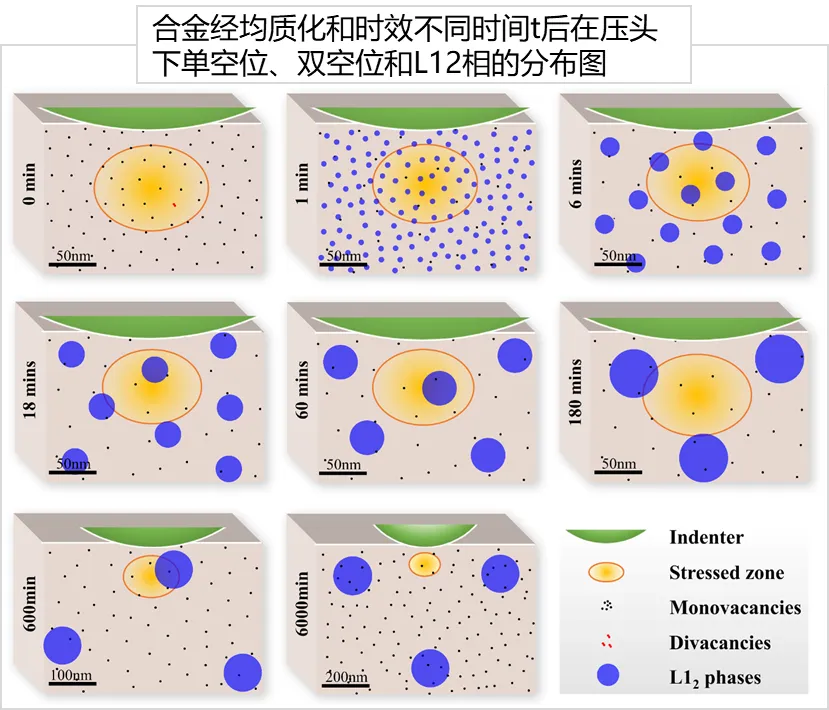

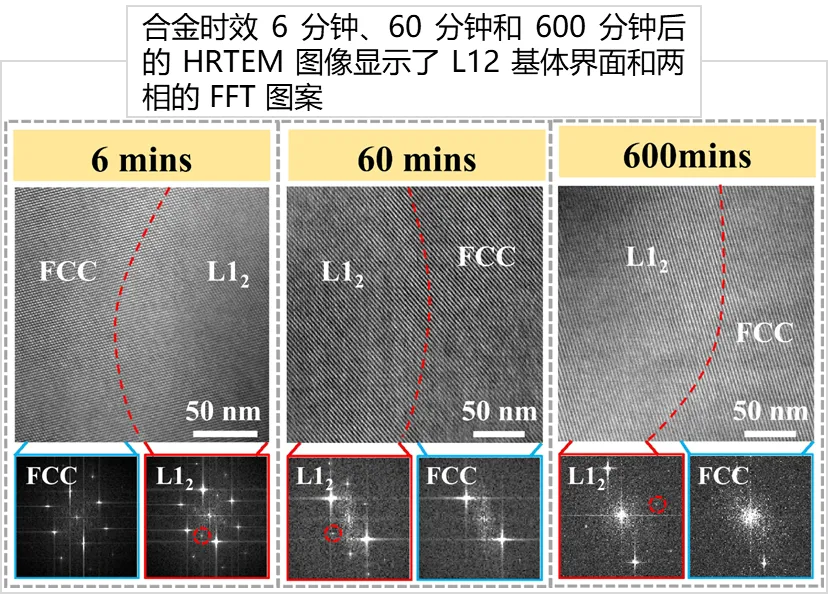

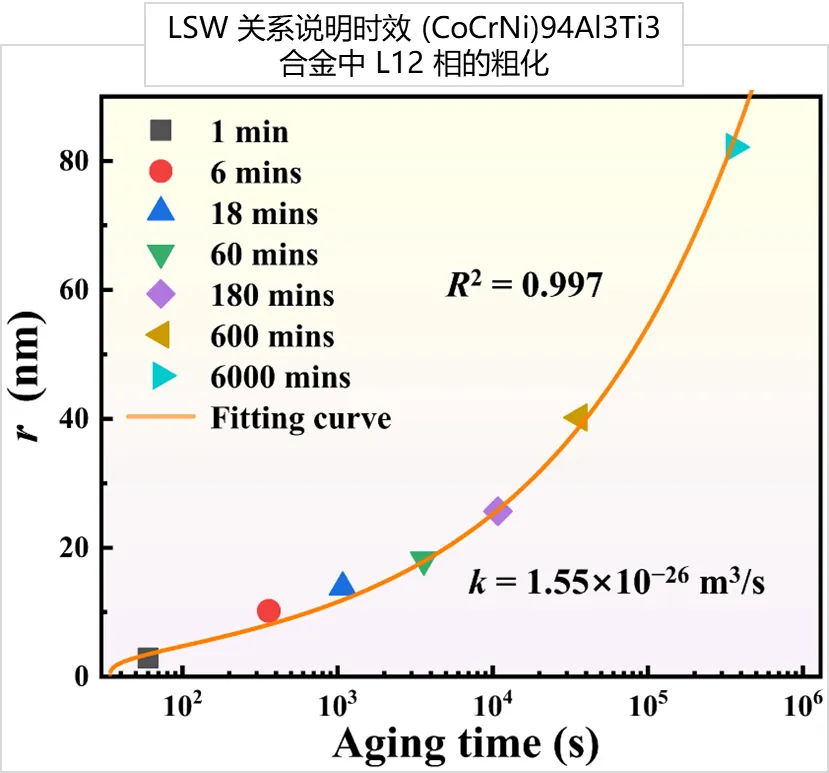

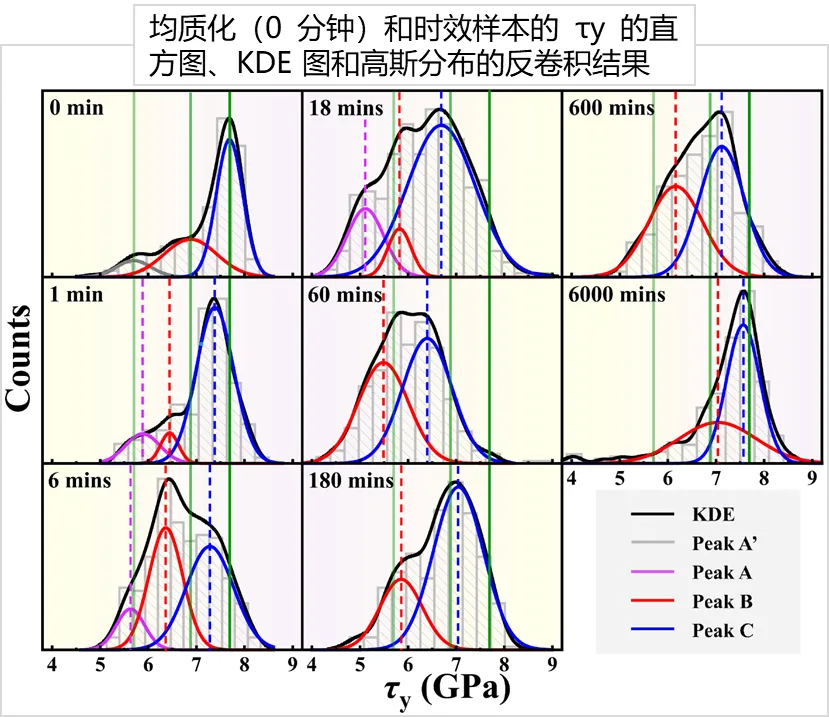

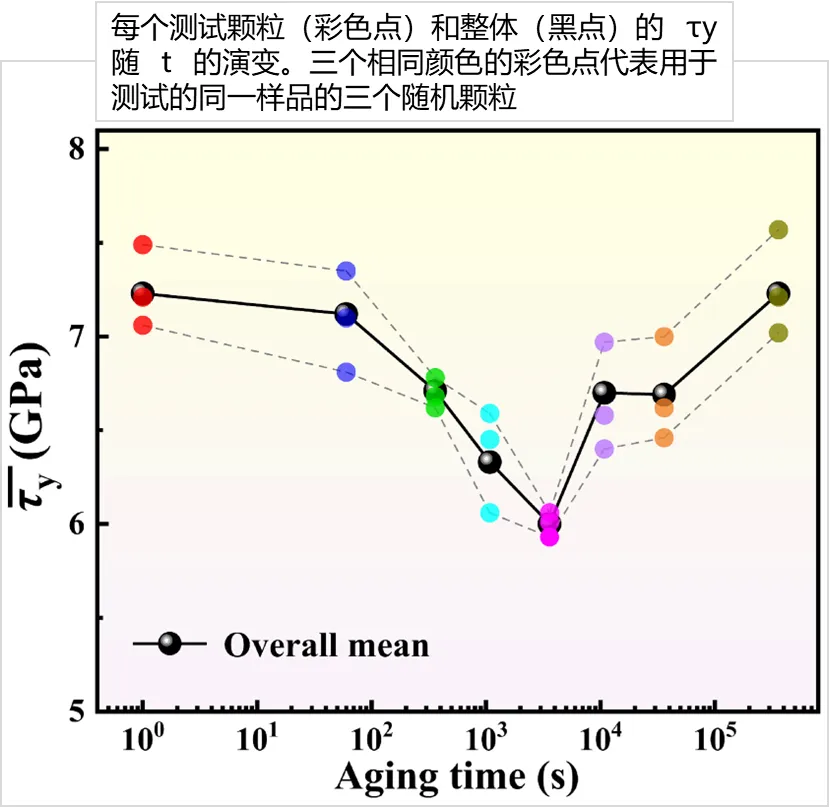

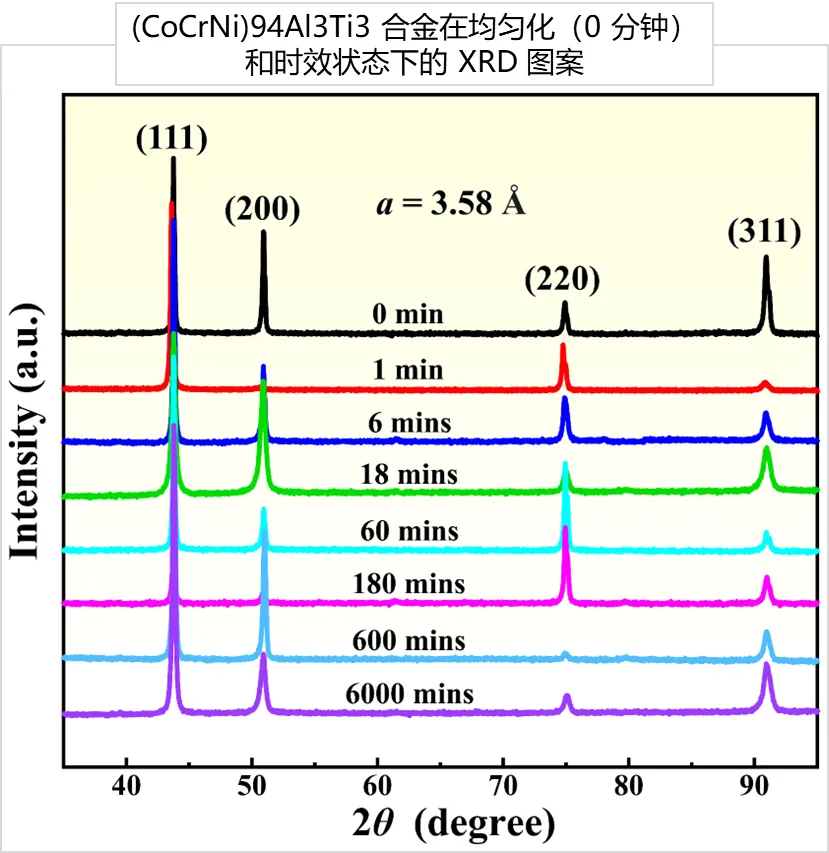

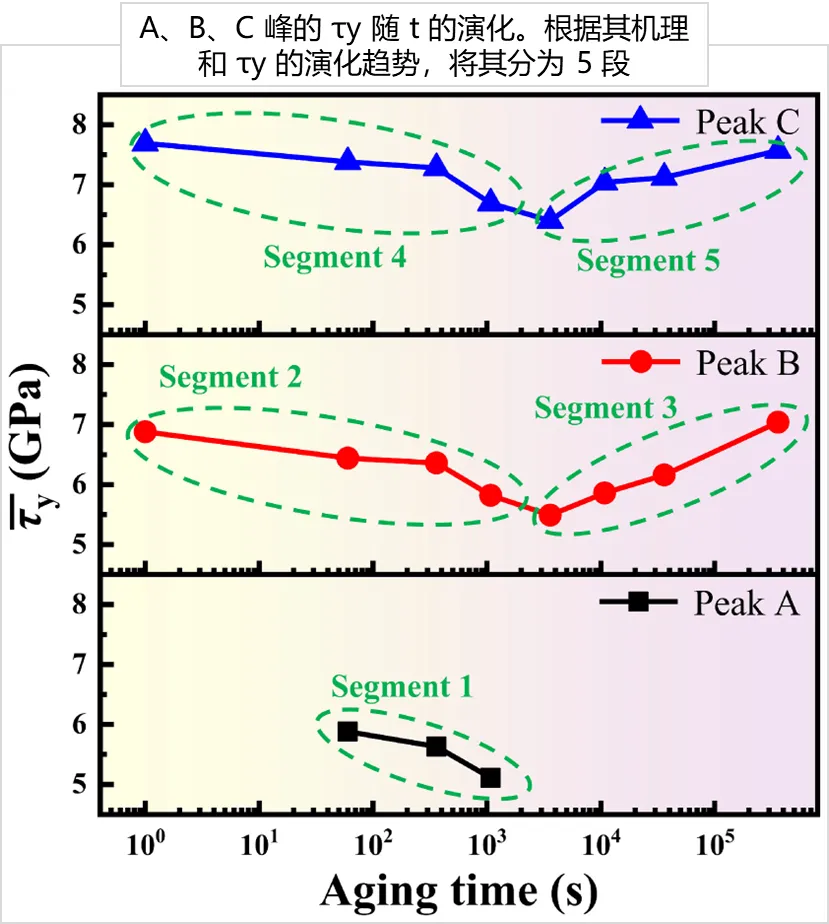

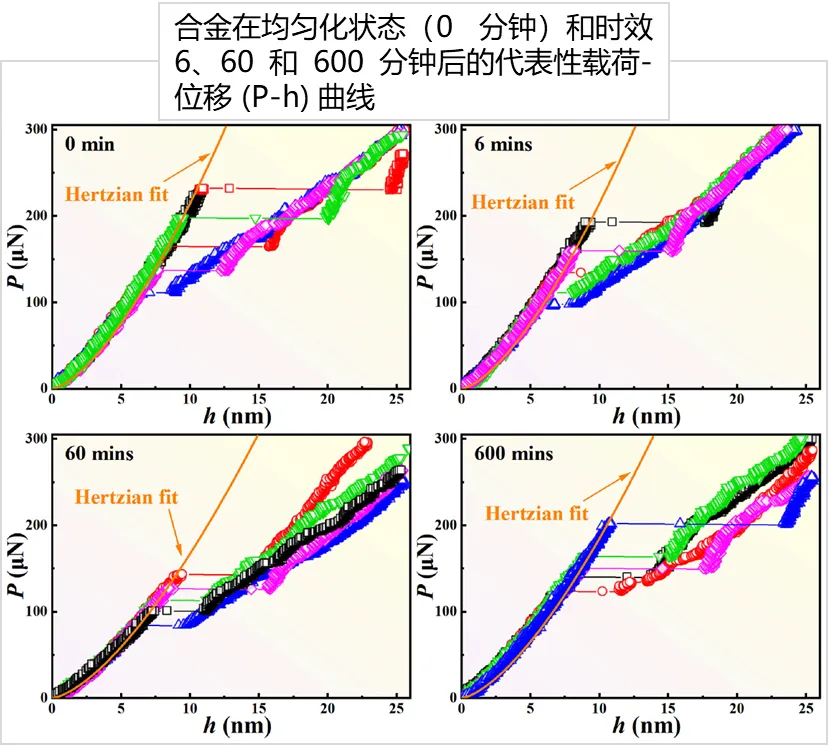

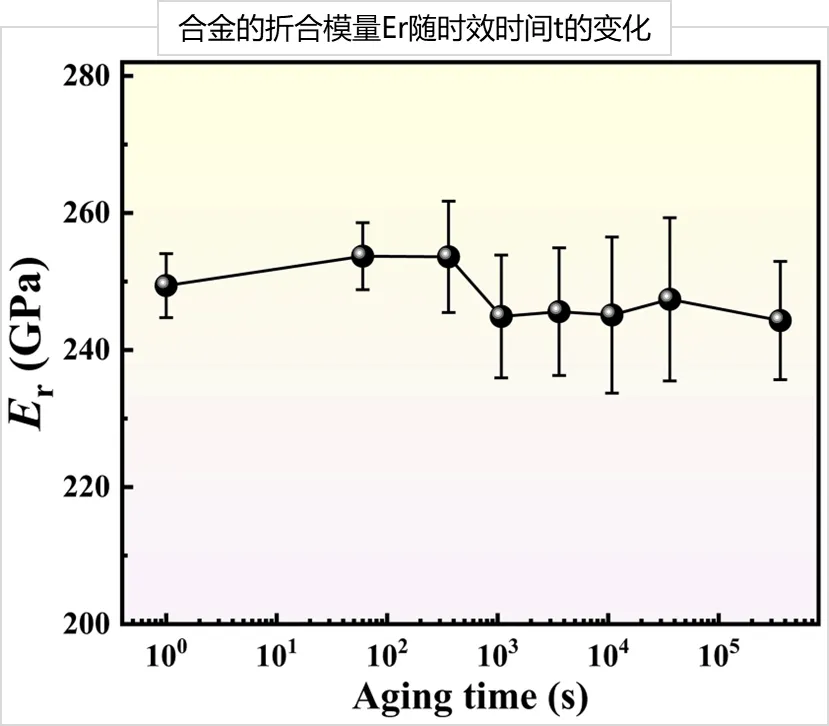

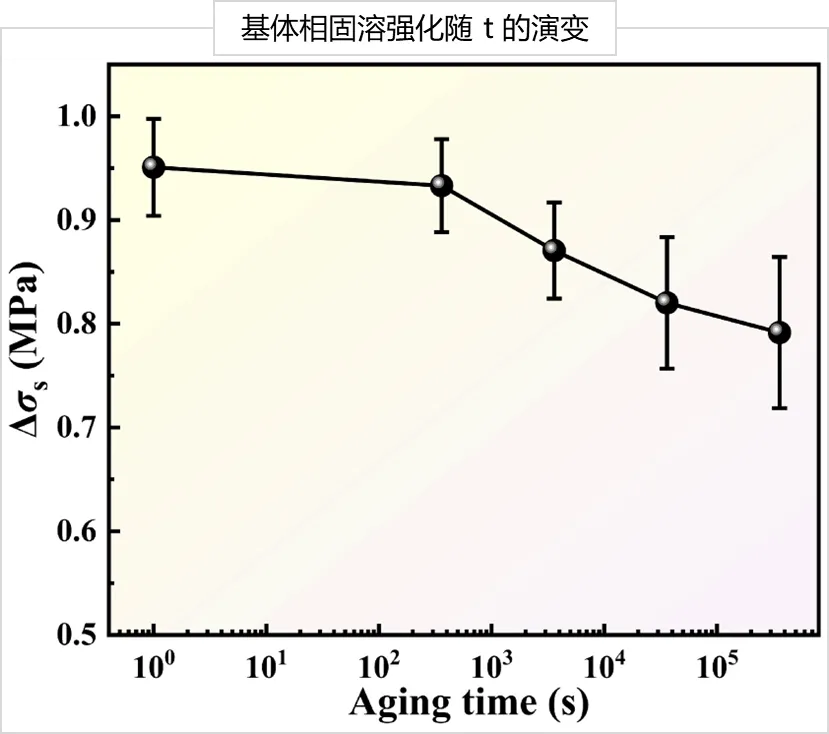

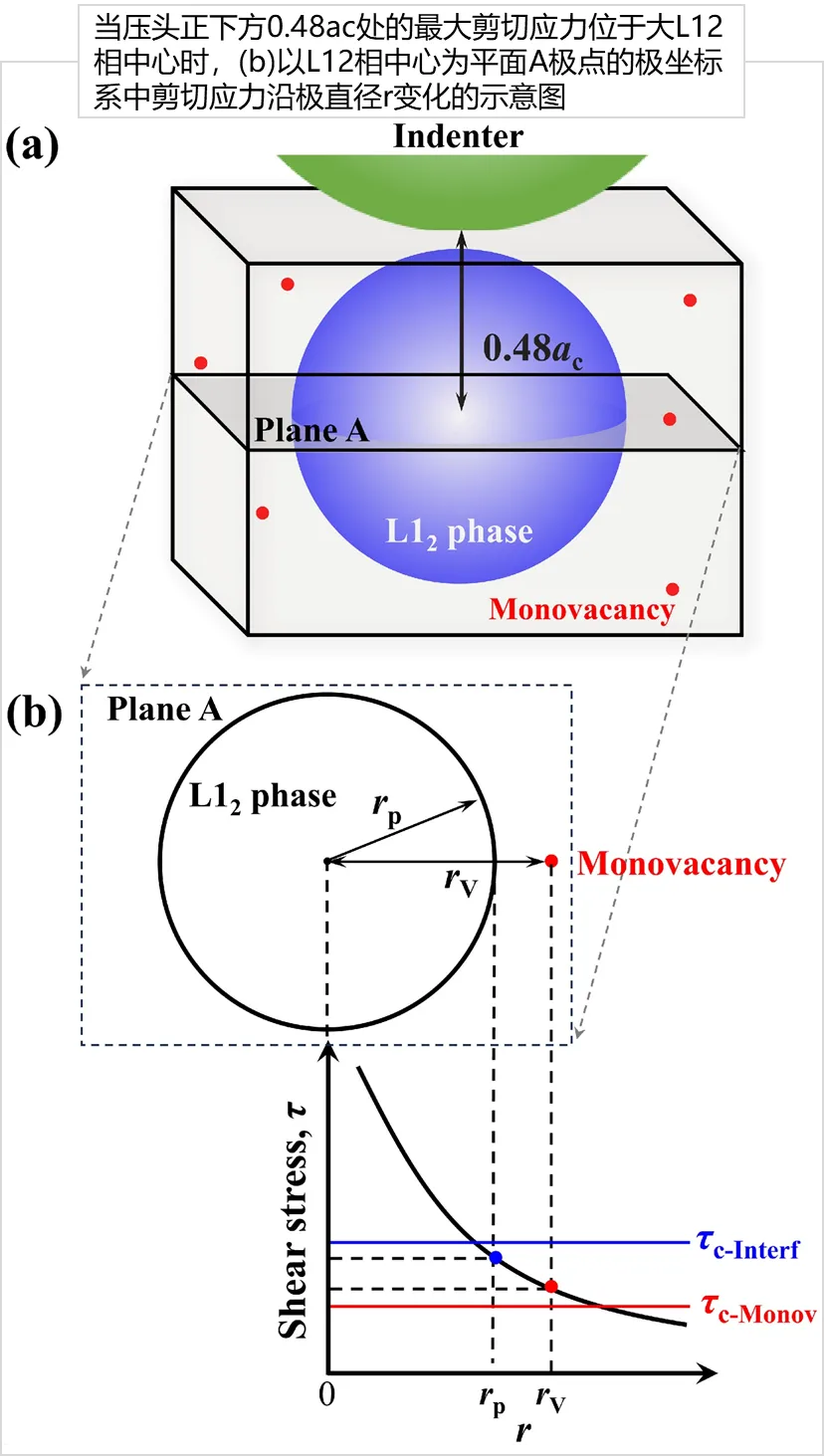

文章速读:本文通过纳米压痕系统研究了L12 析出相尺寸演化对 (CoCrNi)94Al3Ti3 中熵合金起始塑性行为的影响,首次揭示了相干界面可显著降低位错形核临界应力,并导致起始屈服强度呈现多模态分布的本质机制
