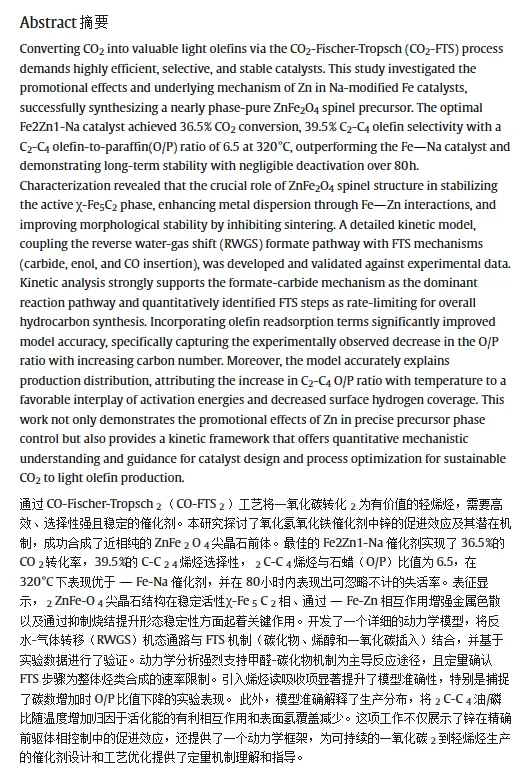

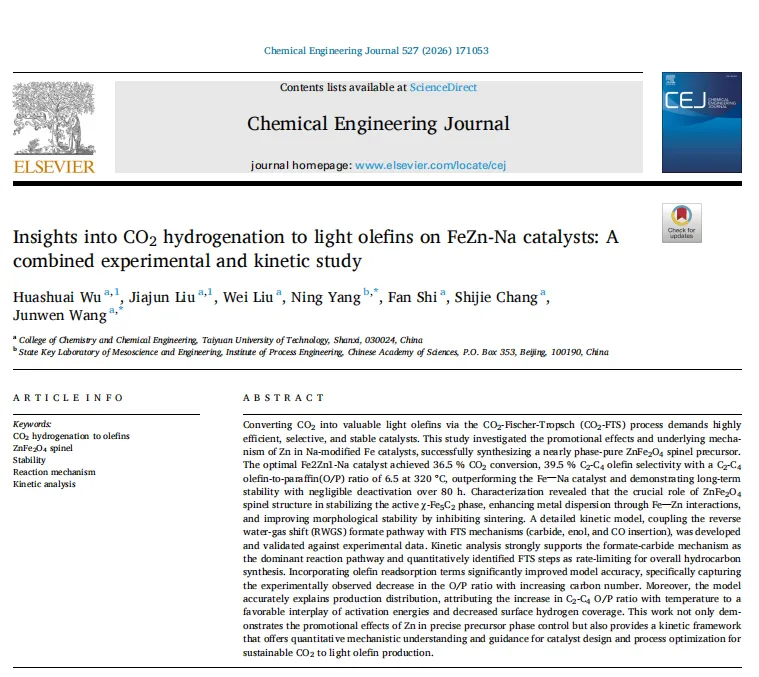

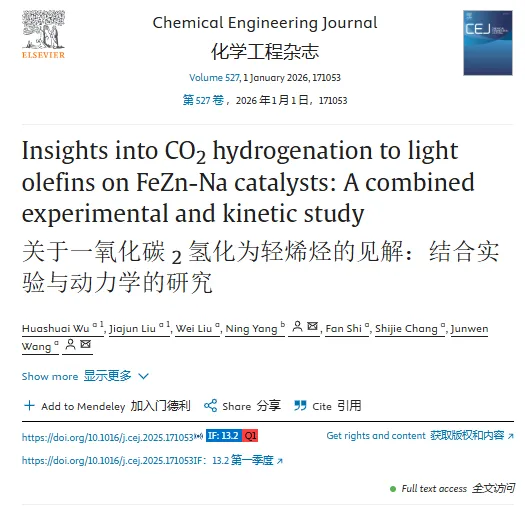

太原理工大学发中科院一区! FeZn-Na催化剂上CO₂加氢制轻质烯烃的机理研究:实验与动力学相结合的分析

催化剂设计层面

Zn的引入形成了近相纯的ZnFe₂O₄尖晶石前驱体，其三重稳定作用（稳定χ-Fe₅C₂相、增强分散性、抑制烧结）是实现高活性、高选择性和长期稳定性的结构基础。

动力学层面

首次在CO₂-FTS中建立了耦合RWGS甲酸盐路径与FTS碳化物机理的动力学模型，并通过实验验证。该模型定量确定了FTS步骤为限速步骤，并揭示了烯烃再吸附和温度效应的内在动力学原因。

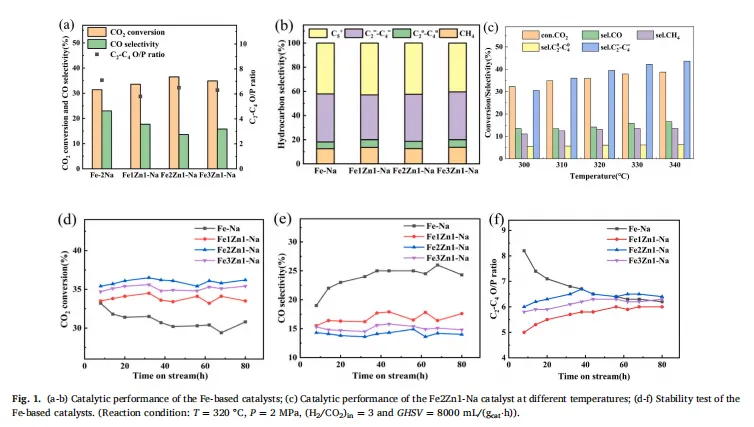

性能指标

学什么：

这类研究的起点是做出催化剂，然后知道它长什么样。你需要了解常用方法和仪器。

催化剂合成（共沉淀法）：

将Fe、Zn、Na的硝酸盐按一定比例（Fe₂Zn₁-Na）配成水溶液。

加入沉淀剂（如氨水或碳酸钠），调节pH使金属离子共沉淀。

老化、过滤、洗涤、干燥。

煅烧（如400-500°C空气），得到氧化物前驱体——本研究的近相纯ZnFe₂O₄尖晶石。

对照催化剂：Fe-Na（不加Zn），用于对比Zn的作用。

结构表征：

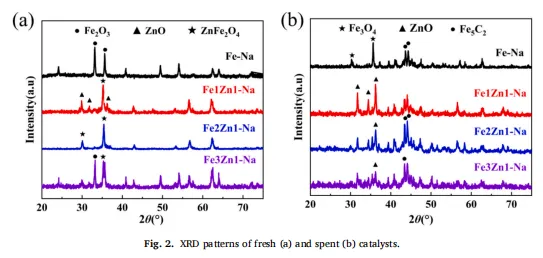

X射线衍射（XRD）：看催化剂是什么晶体结构。ZnFe₂O₄尖晶石有特征衍射峰；反应后的催化剂应该出现χ-Fe₅C₂峰。

透射电镜（TEM）：看颗粒大小和分布。Zn的引入应该让Fe颗粒更小、更均匀。

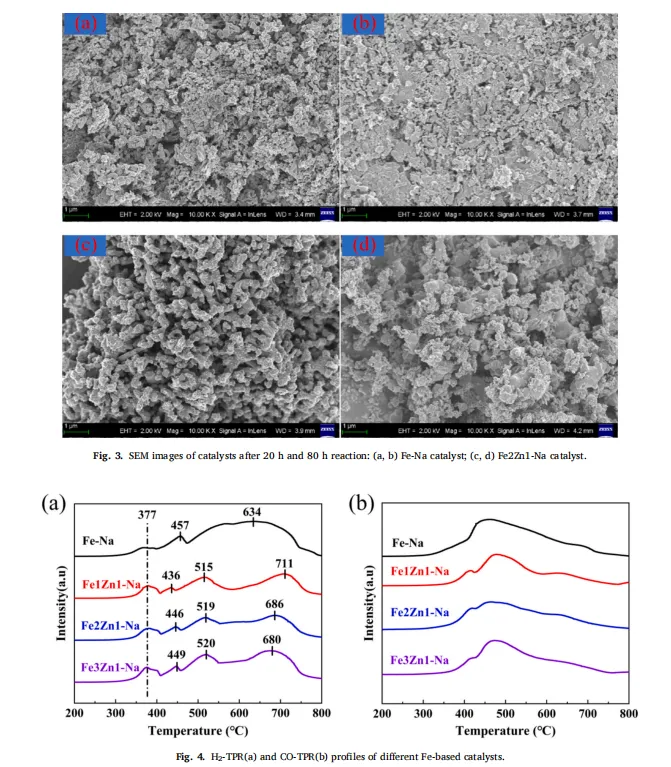

氢气程序升温还原（H₂-TPR）：看催化剂在氢气中被还原的难易程度。ZnFe₂O₄的还原峰温度可能和纯Fe氧化物不同。

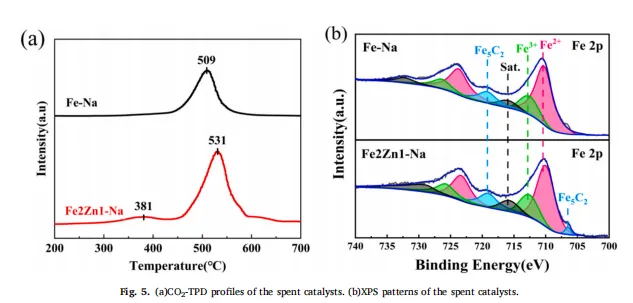

X射线光电子能谱（XPS）：分析表面Fe和Zn的价态（是Fe(0)、Fe氧化态还是碳化铁）和相互作用。

“近相纯”的含义：XRD图谱中只有ZnFe₂O₄的峰，没有其他杂质相（如Fe₂O₃或ZnO）。

怎么学：

1.阅读一篇具体的催化剂合成论文，记录下步骤（金属盐浓度、沉淀剂、pH、煅烧温度和时间）。尝试在头脑中模拟流程。

2.如果有实验室条件，尝试合成最简单的Fe-Na催化剂（共沉淀法），练习煅烧和XRD样品准备。

3.如果没有仪器，可以先学习解读XRD图谱：识别ZnFe₂O₄的峰位置（如2θ=30°, 35°, 43°, 57°, 63°）。

做什么：

学什么：

催化剂做出来后，要在反应器里测试活性、选择性和稳定性。

反应装置：固定床反应器（石英管或不锈钢管），催化剂装填，上下填充石英棉或惰性材料。

预处理（还原）：通常在高纯H₂或H₂/N₂混合气中，在300-400°C还原数小时，将Fe氧化物转化为金属Fe或碳化铁。

反应测试：

通入CO₂和H₂（H₂/CO₂比通常为3），加热到反应温度（如320°C），加压（如1-3 MPa），升到设定空速。

出口气通入气相色谱（GC）在线分析，检测CO₂、CO、CH₄、烯烃、烷烃等。

关键指标计算：

CO₂转化率 = (CO₂_in - CO₂_out) / CO₂_in × 100%

烯烃选择性 = (目标烯烃碳摩尔数) / (所有碳产物碳总摩尔数) × 100%

O/P比 = (C₂-C₄烯烃总摩尔数) / (C₂-C₄烷烃总摩尔数)

稳定性测试：在固定条件下连续运行80小时，每隔几小时取样分析，看转化率和选择性是否下降。

怎么学：

1.熟悉一台固定床反应器的操作（如果实验室有），了解气路、背压阀、GC连接。

2.如果没有条件，可先用模拟数据练习指标计算和绘图（时间-转化率曲线）。

3.学习使用Excel计算转化率和选择性：输入入口/出口浓度，套公式。

做什么：

学什么：

动力学模型是用数学公式描述反应速率与温度、压力、浓度的关系。这是论文中最复杂但最核心的部分。

反应路径：CO₂-FTS可能涉及多个步骤：

RWGS：CO₂ + H₂ → CO + H₂O（可能通过甲酸盐中间体）。

FTS：CO + H₂ → 烯烃/烷烃 + H₂O（可能通过碳化物机理、烯醇机理或CO插入机理）。

烯烃二次反应：烯烃 + H₂ → 烷烃（加氢）。

模型构建思路：

1.写出每个基元反应的速率方程（基于质量作用定律或Langmuir-Hinshelwood机理）。

2.每个反应分配一个速率常数（k = A·exp(-Ea/RT)），其中Ea是活化能，T是温度。

3.对每个物种（CO₂、CO、H₂、烯烃、烷烃等）写出物料守恒方程（输入=输出+反应消耗）。

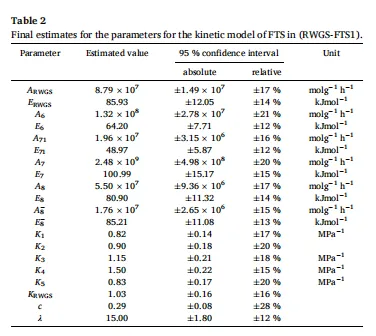

数据拟合与模型判别：

用实验数据（不同温度、空速下的产物分布）拟合模型中的可调参数（如Ea、吸附常数）。

比较不同机理模型（甲酸盐-碳化物 vs 烯醇 vs CO插入）的残差平方和或AIC/BIC，最小者最佳。

本研究结论：甲酸盐-碳化物机制最优。

限速步骤的确定：哪个基元反应的速率常数最小（或阻力最大），就是限速步骤。本研究确定FTS链增长步骤是限速步骤。

烯烃再吸附项：考虑烯烃可以重新吸附到催化剂表面并加氢，这在数学上表现为在烯烃消耗速率中增加一项与烯烃分压成比例的项。

怎么学：

1.阅读一本催化动力学教材的前几章（如《催化动力学》），理解Langmuir-Hinshelwood模型、幂律模型、参数估计等概念。

2.找一篇包含动力学建模的催化论文，看它的“动力学模型”部分，理解模型方程和参数表。

3.如果不做编程，可以跳过计算细节，但必须能解释：为什么甲酸盐-碳化物机制被选中？限速步骤是什么？烯烃再吸附项的作用是什么？

做什么：

画出CO₂-FTS的反应网络图：CO₂ →(RWGS) CO →(FTS) 烯烃/烷烃，加上烯烃→烷烃的二次反应。标出本研究认为的限速步骤。

学什么：

这篇论文的核心贡献之一是建立了“ZnFe₂O₄尖晶石 → 稳定χ-Fe₅C₂ → 高选择性”的因果链。

问题：为什么Zn的加入让O/P比从（假设Fe-Na的3-4）提高到6.5？

解释逻辑链：

表征证据：XRD显示新鲜催化剂中是近相纯ZnFe₂O₄，没有ZnO或Fe₂O₃分离相。

原位转变：在反应条件下（还原+CO），ZnFe₂O₄转变为高度分散的Fe颗粒，并进一步碳化为χ-Fe₅C₂。

Zn的作用：Zn与Fe的强相互作用抑制了Fe颗粒迁移和团聚，铁颗粒保持在很小的尺寸（TEM证据）。

小颗粒效应：小颗粒Fe更趋向于生成烯烃而非烷烃（低氢解活性），所以O/P高。

长期稳定性：颗粒不长大，所以80小时不失活。

对照实验：Fe-Na催化剂没有Zn，铁颗粒更容易烧结，O/P低且易失活。

怎么学：

1.阅读论文的“表征结果”和“讨论”部分，看作者如何从XRD、TEM、TPR数据推导出Zn的作用机制。

2.学习画机制示意图：左侧是新鲜催化剂（ZnFe₂O₄尖晶石纳米粒子），右侧是反应后（小颗粒χ-Fe₅C₂包裹在ZnO/Fe氧化物基质中）。

做什么：

学什么：

即使你不会构建复杂的动力学模型，也要能读懂模型的结论。

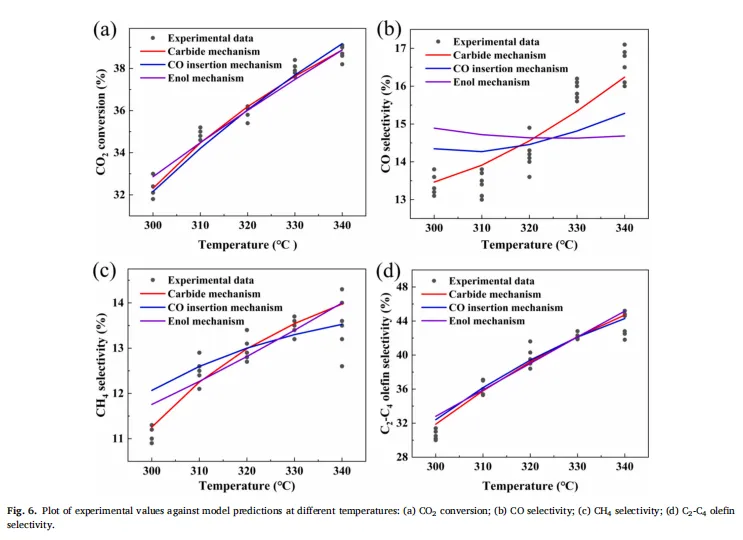

模型验证：模型预测的转化率和选择性随温度变化的曲线与实验数据点重合良好（R²高）。

机理判别：三个候选机制（碳化物、烯醇、CO插入），只有甲酸盐-碳化物机制拟合出来的产物分布与实验最接近。甲酸盐路径是指RWGS通过HCOO*中间体，而非CO₂直接解离。

限速步骤：敏感性分析显示，FTS链增长速率常数的改变对总反应速率影响最大，RWGS的速率常数影响较小。因此FTS是限速的。

烯烃再吸附的作用：如果模型不加烯烃再吸附项，预测的O/P比不会随碳数增加而下降，与实际矛盾。加了之后，预测准确。

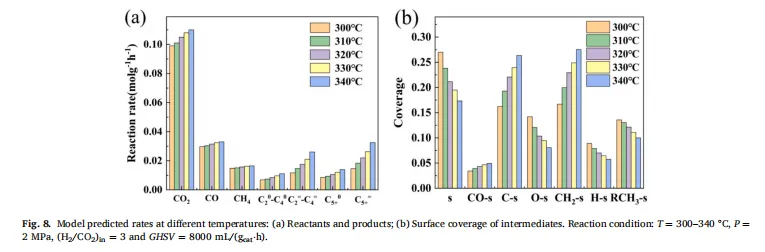

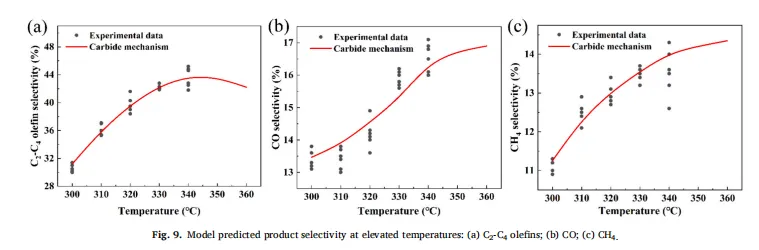

温度对O/P的影响：模型计算表观活化能：烯烃生成路径的活化能高于烯烃消耗（加氢）路径，所以升温有利于烯烃（即O/P增加）。同时升温减少表面氢覆盖度，进一步抑制加氢。

怎么学：

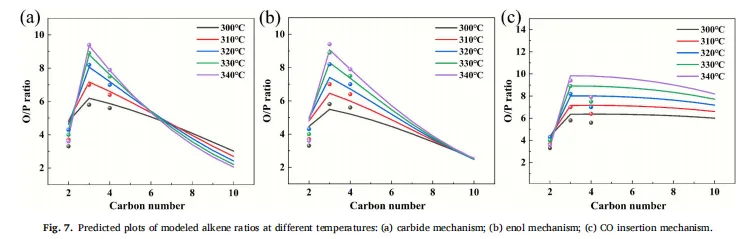

1.阅读论文的“动力学模型”部分，找到关键图表：如O/P随碳数变化的实验点和模型预测线（有再吸附和无再吸附两条曲线），看哪条更接近实验点。

2.学习理解“表观活化能”：如果Ea(生成) > Ea(消耗)，升温有利于生成。

做什么：

学什么：

将研究写成论文。

论文结构：

摘要：背景、催化剂设计、最佳性能、表征发现、动力学模型结论。

引言：CO₂转化的重要性，Fe基催化剂的挑战，Zn促进作用的未知，本文目标。

实验：合成、表征、性能测试、动力学模型构建与求解方法。

结果与讨论：催化性能（转化率、选择性、稳定性）、表征（XRD、TEM等）、动力学模型（模型验证、机理判别、限速步骤、烯烃再吸附、温度效应）。

结论。

图表准备：催化性能表（转化率、选择性、O/P）、稳定性曲线（80 h）、XRD图谱（新鲜和反应后）、TEM照片（颗粒分布）、动力学模型拟合图（O/P vs 碳数）、阿伦尼乌斯图。

投稿建议：可投《Journal of Catalysis》《ACS Catalysis》《Applied Catalysis B: Environmental》等催化期刊。

怎么学：

1.找一篇发表在《Journal of Catalysis》上的类似论文，精读其结构和语言。

2.学习使用Origin或GraphPad绘制Arrhenius图和XRD堆叠图。
