锌基脱硫剂对高温煤气中H₂S和COS共脱除行为及Mo/Ni助剂对脱硫行为的影响

高梁浩^1,²张晓芬^1,²段新伟^1,²米杰^1,²王建成^1,^2,³武蒙蒙^1,²

（1.太原理工大学省部共建煤基能源清洁高效利用国家重点实验室，山西太原 030024；2.太原理工大学煤科学与技术教育部重点实验室，山西太原 030024；3.太原理工大学环境与生态学院，山西晋中 030600 ）

DOI：10.11949/0438-1157.20250731

摘要高温煤气脱硫是煤炭清洁高效利用的关键技术之一。以往研究多聚焦于金属氧化物脱除干煤气中H₂S，而实际煤气中所含的COS和H₂O也可影响脱硫过程，研究高温含水煤气中H₂S和COS的共脱除行为很有必要。以干气氛下脱硫性能较好的ZnO/SBA-15（简记为Zn/SBA-15）为基础脱硫剂，探讨了温度对其同时脱除H₂S和COS行为的影响，分析了脱硫反应动力学特性，同时基于6种气氛下脱硫行为对上述共脱硫行为进行解析，在上述基础上对脱硫剂进行Mo/Ni掺杂改性，期望促进H₂S吸收并促进COS转化为易被脱除的H₂S。结果表明：温度由400℃升至500和600℃后，Zn/SBA-15总硫吸收量（

）分别增大6.7倍和9.8倍，ZnO脱除H₂S和COS反应的活化能分别为34.3和49.2 kJ·mol^-1；无论气氛是否含H₂O，H₂S和COS共存时均对各自脱除造成负面影响。当Zn与Mo/Ni摩尔比为20∶1和10∶1时，

较Zn/SBA-15分别提升28%~67%和69%~78%，归因于一方面引入Mo/Ni助剂可削弱Zn—O键合强度并促进晶格氧活化，利于H₂S吸收，另一方面Mo/Ni可催化COS氢解转化为H₂S。此外，Mo掺杂脱硫剂因再生时生成Zn₂SiO₄导致二次脱硫硫容下降55%，而Ni改性脱硫剂在4次脱硫-再生循环过程中

仅变化1%~3%，再生稳定性良好。本研究可为高温煤气中H₂S与COS共脱除脱硫剂的设计和应用提供理论指导。

关键词高温煤气；ZnO；H₂S；COS；共脱除；Mo/Ni助剂

引用本文：高梁浩, 张晓芬, 段新伟, 米杰, 王建成, 武蒙蒙. 锌基脱硫剂对高温煤气中H₂S和COS共脱除行为及Mo/Ni助剂对脱硫行为的影响[J]. 化工学报, 2026, 77(2): 848-858(GAO Lianghao, ZHANG Xiaofen, DUAN Xinwei, MI Jie, WANG Jiancheng, WU Mengmeng. Behavior of zinc-based sorbents for simultaneous removal of H₂S and COS from high-temperature coal gas and effect of Mo/Ni additives on desulfurization behavior[J]. CIESC Journal, 2026, 77(2): 848-858)

引言

气化煤气中含硫气体分为无机硫（H₂S为主，占总硫90%~95%）和有机硫（COS为主，占总硫5%~10%）两类^[1]。H₂S和COS均可引起设备腐蚀、催化剂失活^[2-3]，煤气利用前需脱硫至一定限值，如IGCC要求煤气中总硫含量低于20 ppmv（ppmv相当于cm³/m³）^[4]。现有脱硫工艺通常将H₂S与COS分开脱除或转化，过程较为烦琐^[5]，实现煤气中H₂S和COS的共脱除很有必要。与低温脱硫工艺相比，高温（≥400℃）煤气脱硫技术对煤气显热利用率较高，极具应用潜力^[6]。然而，目前针对高温煤气中同时脱除H₂S和COS的研究较少，多数^[7-8]聚焦于其他气源中两种硫化物的共脱除。前人研究^[8]发现熔融Li-Na-K碳酸盐对固废热解气（500℃）中H₂S和COS的脱除效率大于97%，但硫化产物易与H₂O或CO₂反应重新生成H₂S或COS^[9]。也有学者^[10]发现Sn基氧化物可同时脱除合成气（300~400℃）中H₂S和COS，但高温下SnS易被H₂O氧化为SnO₂并放出H₂S^[11]。综上，现有H₂S和COS同时脱除材料不适用于高温含水煤气脱硫条件。

值得注意的是，针对高温煤气中H₂S脱除的研究较多，所用脱硫剂有MnO^[12]、CuO^[13]、ZnO^[14]等金属氧化物。其中ZnO本身脱硫精度较高，而且引入过渡金属或稀土金属可增加ZnO中氧空位浓度^[15]或表面Zn、O元素含量^[16]，从而提高脱除速率。对于COS的中温（≤400℃）转化或脱除亦有大量研究^[17-20]。利用在SnO₂中掺杂Cu^[18]、在ZnO中引入Ni/Ce助剂^[21-22]等手段均可提升脱硫剂对COS的吸收/转化活性，而Mo则为工业上焦炉煤气加氢催化剂（≤400℃）的主要活性组分^[4]。基于上述分析，有望通过对ZnO脱硫剂进行掺杂改性增强其对高温煤气中H₂S和COS的吸收，并促进COS转化为易被脱除的H₂S。

此外，考虑到金属氧化物脱硫过程受气体扩散影响较大，研究者采用活性炭^[23]、氧化铝^[24]、有序介孔氧化硅（MCM-41、SBA-15等）^[25]等多孔载体分散活性组分，减小气体扩散阻力。与其他载体相比，有序介孔氧化硅具有较大的比表面积和孔容，可为脱硫过程提供更大的接触面积和反应空间^[25]，其中SBA-15负载的ZnO脱硫剂表现出良好的脱硫能力^[26]。

基于上述分析，本研究选用SBA-15负载ZnO为基础脱硫剂，探究温度对其同时脱除H₂S和COS特性影响并分析反应动力学特征；随后，通过对比6种干/湿气氛下两种硫化物单独脱除与共脱除的差异，解析共脱硫形为；最后，探究掺杂助剂（Mo、Ni）对H₂S和COS共脱除行为的影响规律并考察优选脱硫剂的循环稳定性。以上研究可为高温煤气中H₂S和COS的高效脱除提供理论指导。

1 实验部分

1.1 脱硫剂制备

采用溶胶-凝胶法将ZnO负载于SBA-15，将1.57 g Zn(NO₃)₂·6H₂O溶于20 ml去离子水中，再加入1.66 g C₆H₈O₇·H₂O（总金属离子摩尔量的1.5倍），搅拌30 min后，缓慢加入1.00 g SBA-15。之后70℃蒸发形成凝胶。室温静置3 d后，110℃干燥8 h，然后在550℃焙烧6 h，最终得到Zn/SBA-15。

ZnO负载量计算过程如下：理论上制备过程中Zn摩尔量保持不变，依据Zn(NO₃)₂·6H₂O的质量求得Zn/SBA-15中Zn的物质的量为0.0053 mol（对应ZnO的质量为0.430 g），结合每次制样所用载体量（1.00 g）求得ZnO的质量分数为30%。对于掺杂Mo或Ni助剂的改性脱硫剂，在配制锌盐溶液时分别加入(NH₄)₆Mo₇O₂·4H₂O或Ni(NO₃)₂·6H₂O即可，其余步骤不变。

1.2 脱硫剂表征

表1给出了脱硫剂表征所用仪器。

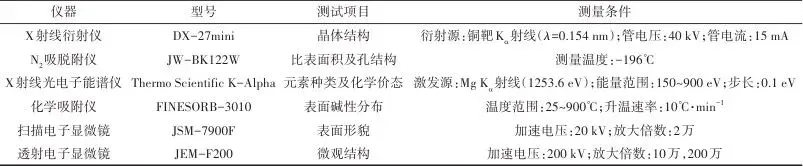

表1脱硫剂表征所用仪器Table 1Equipments used for sorbents characterization

1.3 脱硫剂脱硫与再生性能评价

称取0.5 g 40~60目（250~375 μm）的脱硫剂，在固定床（内径为1 cm）上进行脱硫性能评价。反应气体由0.22% H₂S、0.04% COS、18% CO、10% H₂、5% CO₂、5% H₂O、N₂（平衡气）组成，反应温度设置为400~600℃。采用气相色谱仪（GC-950，配火焰光度检测器）检测气体中H₂S与COS含量。将反应器出口总硫浓度（

）达10 ppmv时定义为穿透。

将脱硫剂穿透时累积硫吸收量（SC）作为脱硫性能评价指标，单位为g S·(100 g sorbent)^-1。具体计算方法见式（1）：

(1)

式中，F为反应气气速，200 ml·min^-1；M_S为S原子摩尔质量，32 g·mol^-1；BT与t分别为穿透时间和反应时间，min；C_in与C_out分别为进口气、出口气中H₂S或COS或总硫（H₂S+COS）浓度，ppmv；V_m为101.3 kPa、25℃下理想气体摩尔体积，24.5 L·mol^-1；W_sorbent为脱硫剂质量，0.5 g。

脱硫剂再生装置与脱硫性能评价装置相同。再生温度与空速分别设置为650℃与9549 h^-1，再生反应气由4% O₂和N₂组成。再生反应器出口SO₂浓度接近零时认为再生完成。

1.4 失活模型

失活模型广泛用于模拟固体吸附剂吸收含硫气体行为，而且该模型考虑了由吸附剂结构变化引起的反应活性的变化，如式（2）所示：

(2)

式中，C_out和C_in分别为反应器出口和入口H₂S（或COS）浓度，ppmv；k₀为初始吸收速率常数，m³·kg^-1·min^-1；W为脱硫剂质量，kg；F为气体流速，m³·min^-1；k_d为失活速率常数，min^-1；t为反应时间，min。

2 结果与讨论

2.1 反应温度对Zn/SBA-15同时脱除H₂S和COS行为的影响以及脱硫动力学分析

Zn/SBA-15在400~600℃下的脱硫行为如图1所示。H₂S、COS与ZnO的反应（反应1、反应2）均为放热反应（详见表2），反应1在400、500、600℃下对应的H₂S平衡浓度（

）和反应2对应的COS平衡浓度（C_COS-E）分别为0.1、0.6、2.1 ppmv和3.0×10^-4、3.7×10^-3、2.5×10^-2 ppmv。基于热力学分析，理论上400℃时脱硫剂对H₂S和COS的脱硫精度最高，但实验中发现400℃下反应10 min后

、C_COS分别为25、40 ppmv，均高于500℃和600℃下

、C_COS（分别为1.3、0.0 ppmv和0.9、0.0 ppmv），而且400℃下

和SC_COS最低[分别为0.62、0.11 g S/(100 g sorbent)^-1]。500℃和600℃下对应的

较400℃分别增大6.7倍和9.8倍，但500~600℃增幅趋缓。此外，实验发现500、600℃时出口饱和H₂S浓度（

）较入口分别高70、155 ppmv，而出口饱和COS浓度（C_COS-AS）较入口分别低113、208 ppmv，这是由于模拟气氛中存在H₂O和H₂，COS可发生水解反应（反应3，放热反应）和氢解反应（反应4，吸热反应），高温有利于反应4正向进行，升温也可提高反应3的反应速率，导致反应气中部分COS转化为H₂S。然而，热力学上ZnO可与气氛中H₂或CO发生反应生成单质Zn，反应平衡常数（K^⊝）随温度的升高而增加（400~600℃下的K^⊝分别为2.3×10^-6~2.0×10^-4和2.8×10^-5~5.3×10^-4），而且已有研究^[27]证实ZnO在高温下（600℃）可被H₂、CO还原造成损失。因此，600℃下ZnO更易被还原。综上，后续选500℃为脱硫温度。

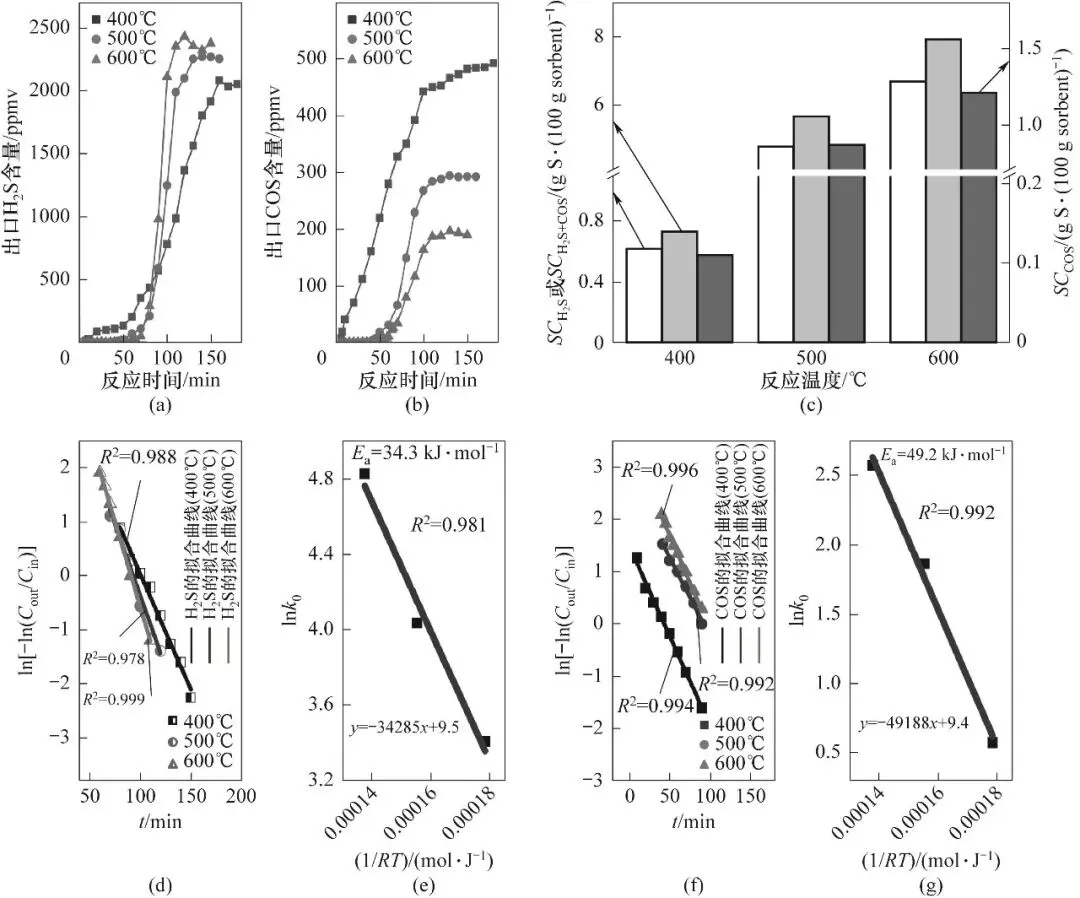

图1Zn/SBA-15在不同温度下同时脱除H₂S和COS的行为[（a）、（b）、（c）]，H₂S、COS的ln[-ln(C_out/C_in)]与t的拟合曲线[（d）、（f）]和lnk₀与1/RT的拟合曲线[（e）、（g）]Fig.1Behavior of Zn/SBA-15 for simultaneous removal of H₂S and COS at different temperatures [(a),(b),(c)], fitting curves of ln[-ln(C_out/C_in)] versust [(d),(f)] and lnk₀versus 1/RT [(e),(g)] for H₂S and COS

表2脱硫过程中可能存在的反应及相应热力学参数（500℃）^［28-29］Table 2Possible reactions and corresponding thermodynamic parameters during desulfurization process （500℃）^［28-29］

采用失活模型研究了脱硫剂脱硫反应动力学，其中ln[-ln(C_out/C_in)]对t的拟合曲线如图1所示，较高的相关系数（R²=0.978~0.999）表明失活模型可以较好地描述脱硫剂对H₂S、COS的脱除行为。H₂S、COS拟合曲线斜率的绝对值对应失活速率常数k_d（0.0429~0.0633、0.0333~0.03596 min^-1），而初始吸收速率常数k₀（30~125、2~13 m³·kg^-1·min^-1）可从拟合曲线截距获得。反应温度从400℃升至500、600℃时，k₀分别增加187%~317%、175%~550%，而k_d在600℃时达到最大，这与Zn/SBA-15在600℃时脱硫性能保持一致。图1（e）根据Arrhenius方程对lnk₀与1/RT的关系进行拟合，获得ZnO脱除H₂S、COS的反应活化能分别为34.3、49.2 kJ·mol^-1。其中H₂S脱除活化能较文献报道的值（19.3~29.5 kJ·mol^-1）有所升高^[30-31]，这是由体系中COS、H₂O与H₂S的竞争吸附关系所致。而COS脱除活化能明显高于H₂S，这与H₂S较易脱除结果一致。

2.2 Zn/SBA-15对H₂S与COS共脱除行为解析

在优选反应温度基础上，通过设计对比6种干/湿气氛下（表3）两种硫化物单独脱除与共脱除的差异，明晰脱硫过程中两种硫化物间相互作用。

表3Zn/SBA-15对H₂S和COS共脱除行为解析所用6种反应气氛Table 3Six reaction atmospheres used for analyzing behavior of simultaneous removal of H₂S and COS by Zn/SBA-15

注：所有气氛中相关组分含量为0.22% H₂S、0.04% COS、18% CO、10% H₂、5% CO₂、5% H₂O、N₂（平衡气）。

如图2（a）所示，在A-1（H₂S+CO+CO₂+H₂+N₂）气氛下70 min内未检测到H₂S逸出，反应进行106 min时

达到10 ppmv，

为12.2 g S·(100 g sorbent)^-1；脱硫过程中由于存在副反应（反应5、反应6）导致COS生成^[28]，COS释放量为0.55 g S·(100 g sorbent)^-1，C_COS-AS达341 ppmv。而在A-4（H₂S+CO+CO₂+H₂+H₂O+N₂）气氛下反应5 min内有0.6 ppmv H₂S产生，

较A-3下降47%，但COS释放量和C_COS-AS分别减少99%和55%，说明H₂O的存在可有效促进COS的水解。

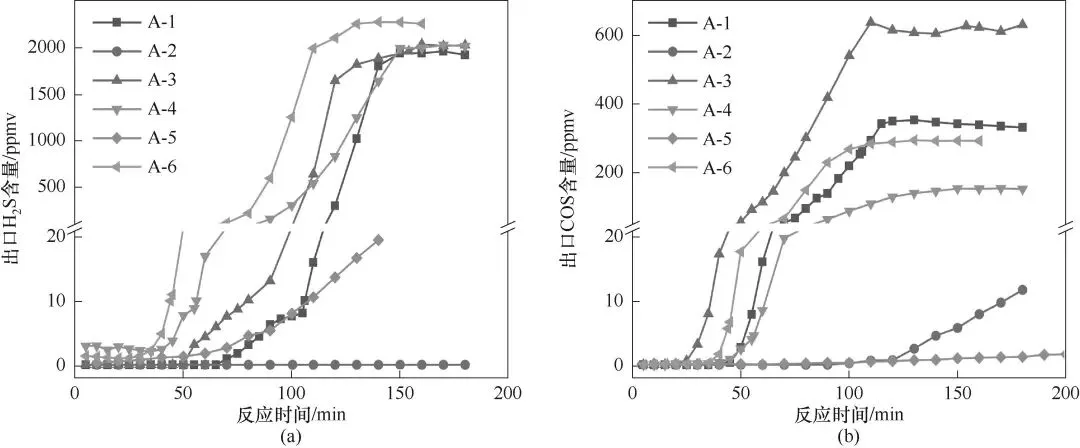

图2Zn/SBA-15在不同气氛下脱硫过程中对应的出口H₂S（a）和COS（b）浓度Fig.2Concentrations of H₂S (a) and COS (b) at outlet during desulfurization over Zn/SBA-15 under different atmospheres

在A-2（COS+CO+CO₂+H₂+N₂）气氛下180 min内未有H₂S逸出，反应进行170 min时C_COS达到10 ppmv，SC_COS为3.58 g S·(100 g sorbent)^-1。在A-5（COS+CO+CO₂+H₂+H₂O+N₂）气氛下，SC_COS较A-2降低12%，而此时

达到22 ppmv，说明H₂O的存在可显著促进反应3的进行，但对H₂S的脱除是不利的。

在A-3（H₂S+COS+CO+CO₂+H₂+N₂）气氛下，出口开始逸出H₂S的时间较A-1缩短20 min，

达到10 ppmv时对应

[9.2 g S·(100 g sorbent)^-1]较A-1下降25%，这是由于H₂S与COS均为酸性气体，COS也会消耗部分活性位点，削弱了ZnO对H₂S的脱除能力；C_COS达到10 ppmv时对应SC_COS[0.96 g S·(100 g sorbent)^-1]较A-2下降73%，说明与COS单独存在相比两者共存不利于脱硫剂脱除COS，这是由于：①H₂S可与CO、CO₂反应生成COS，加速COS逸出；②H₂S与COS之间存在竞争吸附。而模拟脱硫气氛A-6（H₂S+COS+CO+CO₂+H₂+H₂O+N₂）对应

达10 ppmv时所需时间较A-4（56 min）缩短12 min，

[5.06 g S·(100 g sorbent)^-1]较A-4下降22%，C_COS为10 ppmv时SC_COS[0.79 g S·(100 g sorbent)^-1]较A-5下降75%，而且

、C_COS增长速度较A-4、A-5明显加快，说明含H₂O条件下H₂S与COS仍存在竞争吸附。此外，与A-3相比，A-6气氛COS逸出速率降低，而且C_COS-AS下降55%，进一步表明H₂O的存在可促进COS水解为H₂S，抑制反应6的进行。

2.3 助剂Mo/Ni对Zn/SBA-15同时脱除H₂S和COS行为的影响

2.3.1 脱硫剂结构分析

如图3所示，与Zn/SBA-15相比，引入助剂Mo后部分ZnO特征衍射峰强度增加，而Ni引入后ZnO的XRD衍射峰强度变弱，说明Mo引入不利于降低ZnO晶粒尺寸，而添加Ni却有利，较小晶粒尺寸有助于增加活性位点的暴露程度。值得注意的是，引入助剂Mo/Ni后均未出现含Mo/Ni物种对应的特征衍射峰，但Zn₅Mo₁/SBA-15存在明显的Zn₂SiO₄衍射峰，这表明：①与引入Ni相比，Mo添加不利于形成Zn—Mo—O固溶体，因为Mo⁶⁺与Zn²⁺离子半径（分别为62 pm与74 pm）差异明显大于Ni²⁺（72 pm）与Zn²⁺间差异；②掺杂过量Mo促进了ZnO与载体SBA-15间的反应。所有脱硫剂脱硫后均出现了对应于ZnS的特征衍射峰，归因于ZnO与H₂S/COS反应生成的ZnS。Ni改性脱硫剂脱硫后对应ZnS的晶粒尺寸（D_ZnS）比Mo改性脱硫剂增大0.7~5.4 nm，结合后续脱硫性能分析可推测两种改性脱硫剂脱硫过程中ZnS晶粒的生长规律存在一定差异。

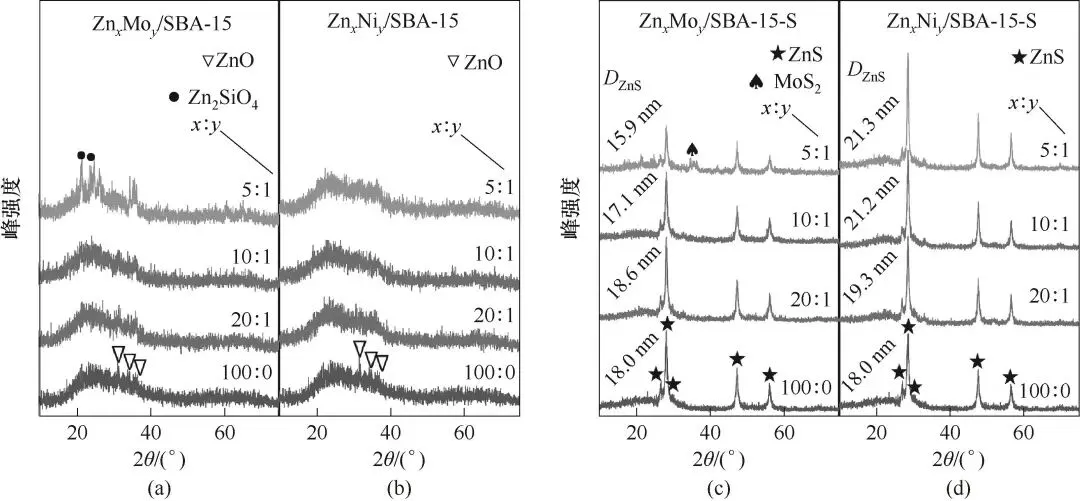

图3Zn_xMe_y/SBA-15新鲜样[（a）、（b）]和硫化样[（c）、（d）]的XRD谱图Fig.3XRD patterns of fresh [(a),(b)] and used [(c),(d)] Zn_xMe_y/SBA-15

进一步使用XPS表征分析了掺杂助剂引起的Zn原子化学环境的变化以及Mo/Ni元素价态。如图4（a）所示，Zn/SBA-15中Zn 2p_3/2的XPS峰归属于Zn^2+[22]；与Zn/SBA-15相比，Zn₁₀Mo₁/SBA-15、Zn₁₀Ni₁/SBA-15对应的Zn 2p_3/2结合能分别降低0.2、0.4 eV，表明助剂引入削弱了ZnO中的Zn—O键^[32]，利于脱硫过程中O^2-与S^2-的置换。对于Zn₁₀Mo₁/SBA-15，其Mo 3d的XPS峰均归属于Mo^6+[33]。对于Zn₁₀Ni₁/SBA-15中Ni 2p_3/2的XPS曲线，可拟合为两个峰（位于856.3、862.2 eV），分别归属于Ni²⁺和卫星峰^[34]。

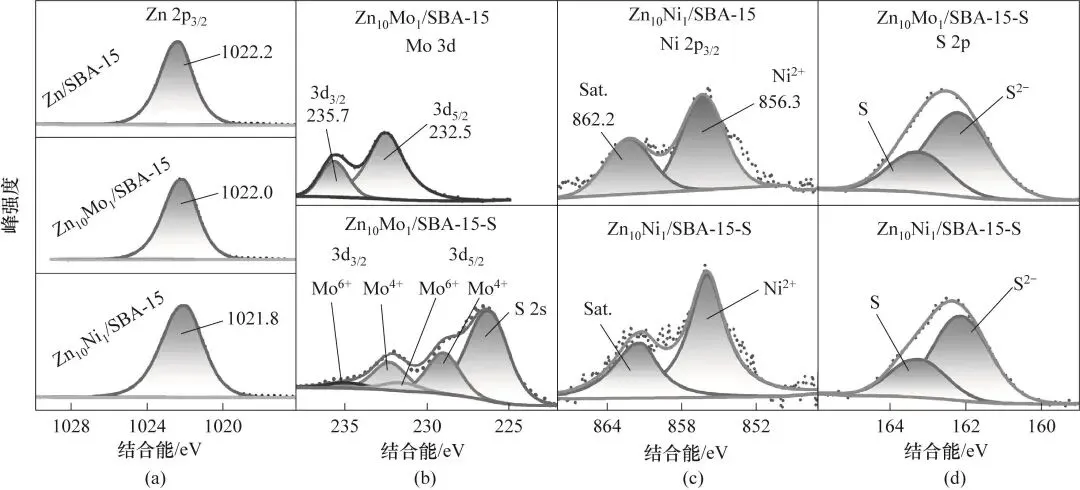

图4Zn₁₀Mo₁/SBA-15、Zn₁₀Ni₁/SBA-15脱硫前后样品中Zn 2p_3/2（a）、Mo 3d（b）、Ni 2p_3/2（c）、S 2p（d）的XPS曲线Fig.4XPS curves of Zn 2p_3/2 (a), Mo 3d (b), Ni 2p_3/2 (c), S 2p (d) for fresh and used Zn₁₀Mo₁/SBA-15 and Zn₁₀Ni₁/SBA-15

与新鲜样相比，Zn₁₀Mo₁/SBA-15-S中Mo 3d的XPS曲线可解卷积为4个峰，位于229.05、232.25 eV处的两个峰属于Mo⁴⁺，位于231.54、234.87 eV处的两个峰属于Mo⁶⁺。其中，Mo⁴⁺峰面积约为Mo⁶⁺的4.5倍，说明Zn₁₀Mo₁/SBA-15-S中Mo主要以Mo⁴⁺形式存在。而Zn₁₀Ni₁/SBA-15-S中Ni 2p的XPS曲线可拟合为两个峰（Ni²⁺和卫星峰），表明脱硫后Ni元素仍以Ni²⁺的形式存在；但结合能减小0.4 eV，这与Ni—O向Ni—S转变有关^[35]。此外，硫化样中S 2p的XPS曲线可拟合为两个峰（峰位置为162.2、163.3 eV），分别归属于S^2-和S单质^[5]，而且S^2-在脱硫剂表面硫物种中所占比例约为S单质的2.3倍，这与XRD结果（硫化样含S物种主要为ZnS）一致，而S单质主要来源于高温下COS分解^[14]和H₂S的催化（ZnS/NiS/MoS₂等）分解^[36]。

图5为助剂掺杂前后脱硫剂的CO₂-TPD曲线与碱性中心分布，其中3类CO₂脱附峰分别对应弱碱性位（50~250℃）、中碱性位（250~550℃）、强碱性位（550℃以上），分别归属于羟基基团、金属-氧基团、配位不饱和晶格氧^[37]，引入助剂Mo/Ni后强碱性位点几乎消失，表明Mo/Ni的掺杂活化了晶格氧^[38]，有利于脱硫过程中的氧硫置换。与Zn/SBA-15相比，Mo、Ni助剂改性后中碱性位点数分别减少40%、39%，而且相应的CO₂脱附峰峰温分别降低81、59℃。值得注意的是，Mo、Ni助剂引入后弱碱性位点数对应峰温分别增加13、31℃，这归因于Mo/Ni助剂掺杂可在ZnO晶体内部产生氧空位缺陷，从而将部分羟基基团引入ZnO表面，使得碱性增强^[15]，这有助于H₂S和COS在脱硫剂表面的吸附。

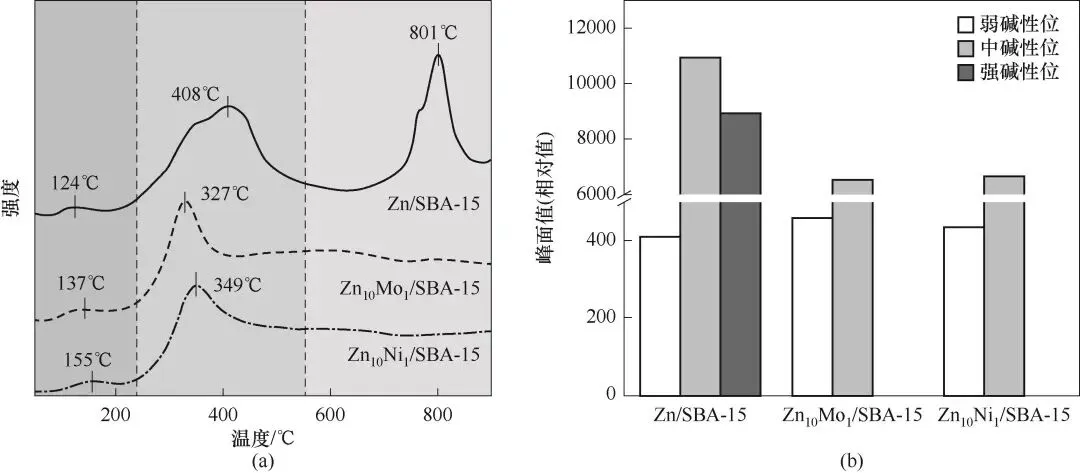

图5Zn/SBA-15、Zn₁₀Mo₁/SBA-15、Zn₁₀Ni₁/SBA-15的CO₂-TPD曲线（a）和不同碱性位对应峰面积（b）Fig.5CO₂-TPD curves of Zn/SBA-15, Zn₁₀Mo₁/SBA-15, Zn₁₀Ni₁/SBA-15 (a) and corresponding peak areas at different basic sites (b)

脱硫剂孔道结构特性影响脱硫过程中的气体扩散。表4中，与Zn/SBA-15相比，Zn_xMo_y/SBA-15、Zn_xNi_y/SBA-15的比表面积、孔体积分别下降了8%~26%和11%~25%、5%~9%和7%~12%，这是因为脱硫剂载体总量未改变，引入助剂增加了金属氧化物的量，而且随着掺杂量的增加整体呈现下降趋势。此外发现，Zn₅Mo₁/SBA-15的比表面积和孔体积最小，不利于脱硫过程中H₂S和COS从气相主体向ZnO表面的扩散传质。脱硫剂脱硫后比表面积、孔体积、平均孔径较新鲜样均有不同程度的降低（分别降低8%~9%、19%~24%、10%~17%），可由ZnO和ZnS的摩尔体积差异（分别为14、24 cm³·mol^-1）解释，见表4。

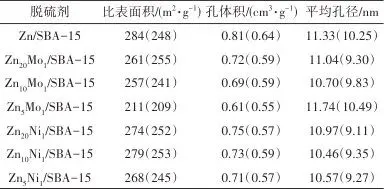

表4Zn_xMe_y/SBA-15的孔结构参数Table 4Pore structure parameters of Zn_xMe_y/SBA-15

注：（）内为脱硫剂使用后的孔结构参数。

图6（a）中，SBA-15呈现棒状形貌，棒状结构单元宽度约为200 nm。负载ZnO及Mo/Ni掺杂的ZnO后，载体仍呈现棒状结构，出现由纳米颗粒堆叠组成的松散聚集体。此外，引入助剂Mo/Ni后载体表面松散聚集体尺寸（约50 nm）较Zn/SBA-15变小。而脱硫后出现明显的团聚现象，同时大量棒状结构被覆盖，这是由脱硫过程中S^2-取代O^2-引起的体积膨胀所致。由TEM图6（g）可知，载体SBA-15具有规则介孔结构，介孔孔径约为10.30 nm，与N₂吸附表征结果（10.40 nm）一致。Zn₁₀Mo₁/SBA-15和Zn₁₀Ni₁/SBA-15的HRTEM图中可见排列规整的晶格条纹，其相邻条纹间距分别为0.256、0.214 nm，对应具有六方纤锌矿结构ZnO的（101）和（102）晶面，说明Zn₁₀Mo₁/SBA-15和Zn₁₀Ni₁/SBA-15中均存在结晶态的ZnO。

图6SBA-15（a）、Zn/SBA-15（b）、Zn₁₀Mo₁/SBA-15（c）、Zn₁₀Ni₁/SBA-15（d）、Zn₁₀Mo₁/SBA-15-S（e）、Zn₁₀Ni₁/SBA-15-S（f）的SEM图,SBA-15（g）的TEM图以及Zn₁₀Mo₁/SBA-15（h）、Zn₁₀Ni₁/SBA-15（i）的HRTEM图Fig.6SEM images of SBA-15 (a), Zn/SBA-15 (b), Zn₁₀Mo₁/SBA-15 (c), Zn₁₀Ni₁/SBA-15 (d), Zn₁₀Mo₁/SBA-15-S (e), Zn₁₀Ni₁/SBA-15-S (f) with TEM image of SBA-15 (g) and HRTEM images of Zn₁₀Mo₁/ SBA-15 (h), Zn₁₀Ni₁/SBA-15 (i)

2.3.2 Mo/Ni助剂改性脱硫剂同时脱除H₂S和COS行为

MoO₃与H₂S、COS在500℃下的K^⊝=5.6×10¹²、2.0×10¹⁹，远大于反应1、反应2（8.9×10⁴、1.4×10⁷），理论上Mo掺杂有利于提升Zn/SBA-15脱硫能力。与未掺杂相比（反应5 min内出口

为1.4 ppmv，反应进行15 min时检测到COS），脱硫剂掺杂Mo后在反应5 min内出口

降低50%~86%，反应进行至35~65 min才检测到COS。同时，随Mo含量增加脱硫性能呈现先增后降趋势。其中，Zn₂₀Mo₁/SBA-15、Zn₁₀Mo₁/SBA-15的

和SC_COS与未掺杂时相比均提升67%、78%，这与Zn—O键的削弱、氧空位缺陷的产生有关，与预期一致。但Zn₅Mo₁/SBA-15反而下降21%、26%，可能是过量Mo堵塞孔道影响气体扩散传质造成的。此外，Zn_xMo_y/SBA-15对应穿透时COS浓度（C_COS-BT）较Zn/SBA-15（3.2 ppmv）下降55%~75%，吸硫饱和时C_COS-AS相较于Zn/SBA-15（292 ppmv）降低5%~7%，说明脱硫剂中引入Mo可促进COS的转化，因为Mo本身是煤气加氢脱硫催化剂的主要活性组分^[4]。

NiO与H₂S和COS的K^⊝（分别为4.4×10⁴、6.7×10⁶），比ZnO硫化反应（分别为8.9×10⁴、1.4×10⁷）小。然而，Ni改性后脱硫剂在反应初期仅检测到0.5~1.5 ppmv的H₂S，脱硫反应前50~55 min内未检测到COS。而且，与Zn/SBA-15相比，Zn_xNi_y/SBA-15的

和SC_COS均增大28%~69%，其中Zn₁₀Ni₁/SBA-15脱硫性能最优，

、SC_COS分别为8.09、1.47 g S·(100 g sorbent)^-1。另外，Zn_xNi_y/SBA-15对应C_COS-BT比Zn/SBA-15降低43%~59%，这是因为Ni助剂具有COS加氢活性^[22]。具体如图7所示。

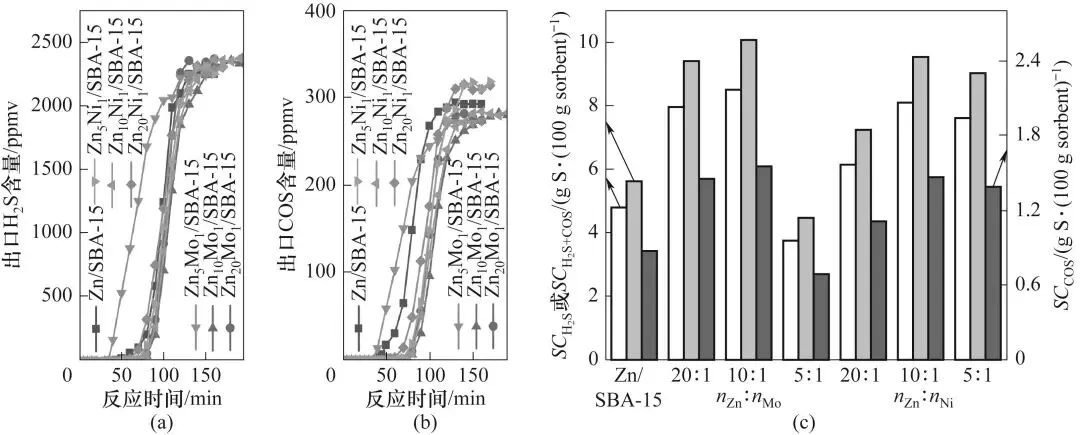

图7Zn_xMe_y/SBA-15同时脱除H₂S与COS的行为Fig.7Behavior of simultaneous removal of H₂S and COS using Zn_xMe_y/SBA-15

2.4 Zn₁₀Mo₁/SBA-15和Zn₁₀Ni₁/SBA-15循环脱硫-再生行为

脱硫剂为满足工业需求，需具备较高的再生稳定性。图8中与Zn₁₀Mo₁/SBA-15第一次脱硫后相比，第二次脱硫后脱硫能力下降幅度较大，

与SC_COS均降低55%。而Zn₁₀Ni₁/SBA-15第二、三、四次脱硫后

与SC_COS变化幅度较小（1%~3%），经过连续4次脱硫-再生循环后仍具有较高的硫吸收量，表明该脱硫剂具有良好的再生稳定性。

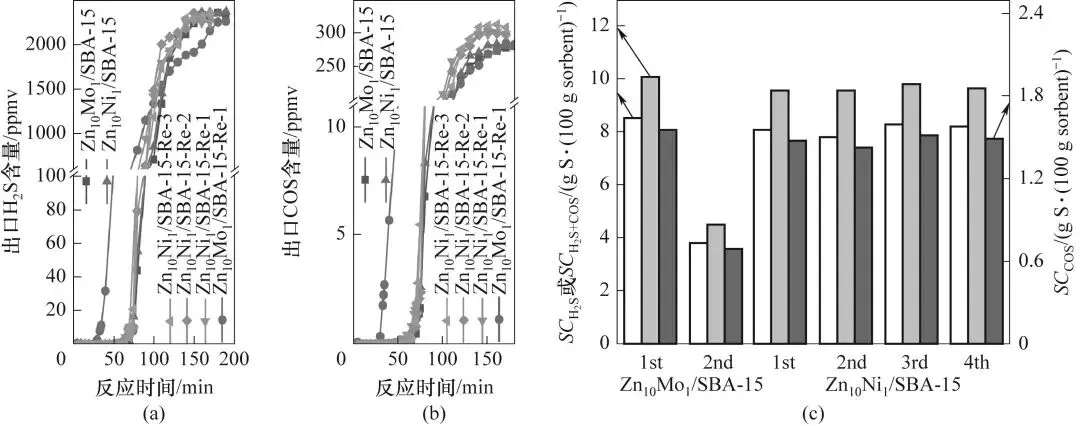

图8Zn₁₀Mo₁/SBA-15和Zn₁₀Ni₁/SBA-15在连续脱硫-再生循环中的脱硫行为Fig.8Cyclic sulfidation-regeneration properties of Zn₁₀Mo₁/SBA-15 and Zn₁₀Ni₁/SBA-15

如图9（a）所示，与未掺杂脱硫剂的硫化样相比，添加助剂Mo后程序升温氧化过程中SO₂的质谱峰温增大19℃，在333℃存在一个低强度峰，推测可能是Mo硫化物与O₂发生氧化反应所致。而Ni掺杂后质谱峰温降低31℃，这与Zn₁₀Ni₁/SBA-15较好的再生性能一致。图9（b）中Zn₁₀Mo₁/SBA-15两次再生后出现了Zn₂SiO₄的特征衍射峰，这也是该脱硫剂再生性能较差的重要原因。而在图9（c）中Zn₁₀Ni₁/SBA-15 4次再生后XRD图中主要为ZnO特征衍射峰，没有归属于ZnS的峰，与Zn₁₀Ni₁/SBA-15的3次、4次脱硫性能较稳定结果一致。

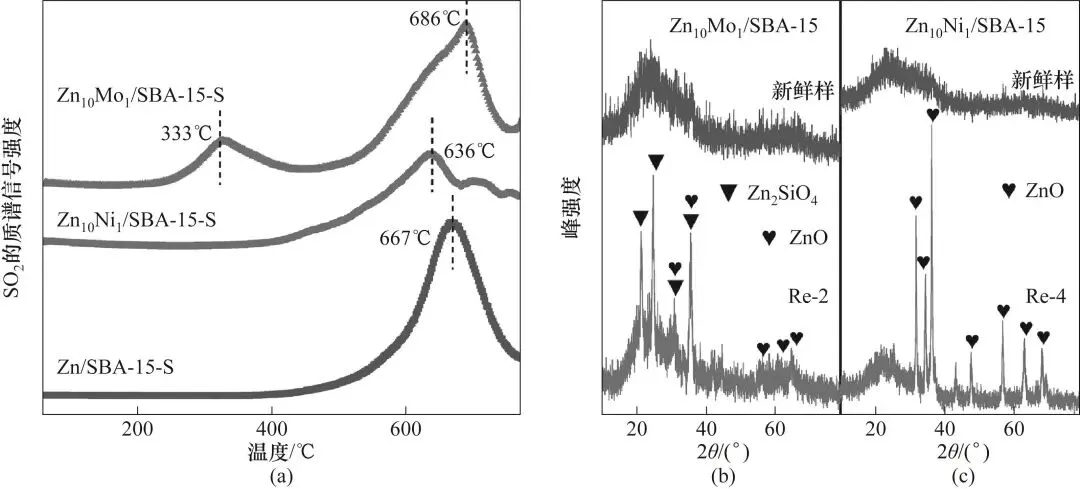

图9Zn/SBA-15-S、Zn₁₀Me₁/SBA-15-S程序升温氧化过程中SO₂的质谱信号变化（a）以及Zn₁₀Me₁/SBA-15新鲜样和再生样的XRD图[（b）、（c）]Fig.9MS signals of SO₂ during temperature-programmed oxidation process of Zn/SBA-15-S and Zn₁₀Me₁/SBA-15-S (a), XRD patterns of fresh and regenerated Zn₁₀Me₁/SBA-15[(b)，(c)]

3 结论

（1）升高温度对Zn/SBA-15脱除H₂S和COS具有显著的促进作用；温度从400℃升至500、600℃，

分别提升6.7、9.8倍；基于失活模型计算得到ZnO脱除H₂S和COS的反应活化能分别为34.3、49.2 kJ·mol^-1。此外，干/湿气氛条件下，与H₂S、COS单独存在相比，二者共存时存在相互干扰，对H₂S和COS脱除造成负面影响，同时湿气氛下H₂O的存在可降低COS逸出量。

（2）与Zn/SBA-15相比，引入助剂Mo/Ni（Zn与Mo/Ni摩尔比为20∶1、10∶1）可提升ZnO脱除H₂S和COS能力（

分别提高28%~67%、69%~78%）。主要归因于两方面：①Mo/Ni助剂可削弱

Zn—O键合强度，促进晶格氧活化，从而利于H₂S的吸收；②Mo/Ni助剂催化COS氢解为易被ZnO吸收的H₂S。此外，Zn₁₀Mo₁/SBA-15在650℃、4% O₂条件下再生后，因生成Zn₂SiO₄导致其二次脱硫性能降低55%；而Zn₁₀Ni₁/SBA-15经过4次脱硫-再生循环后

仅变化1%~3%，展现出良好的再生稳定性，具有工业应用潜力。上述研究可为高温煤气中H₂S和COS共脱除脱硫剂的设计和应用提供理论依据。
