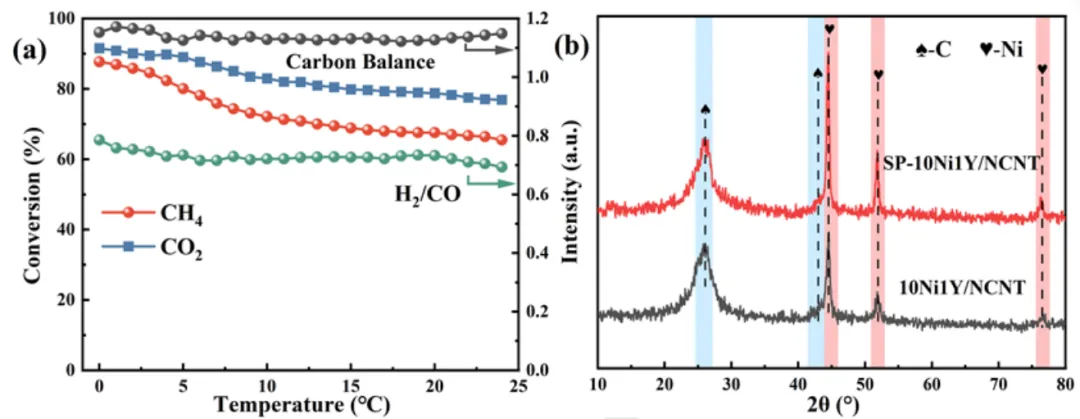

Fig.1b（XRD）：新鲜样能看到石墨碳(002)≈26.2°、(100)≈43.1°，以及金属Ni的(111)/(200)/(220)（PDF#04‑002‑9123）。反应后金属Ni衍射峰强度明显增强——意味着Ni颗粒长大了（烧结），与上面"锚定丧失→团聚"解释一致。

这张图它把"DRM里碳载体的双刃剑属性"量化成一个你一眼能看到的失活曲线，后面所有SiO₂包覆讨论才有靶子。

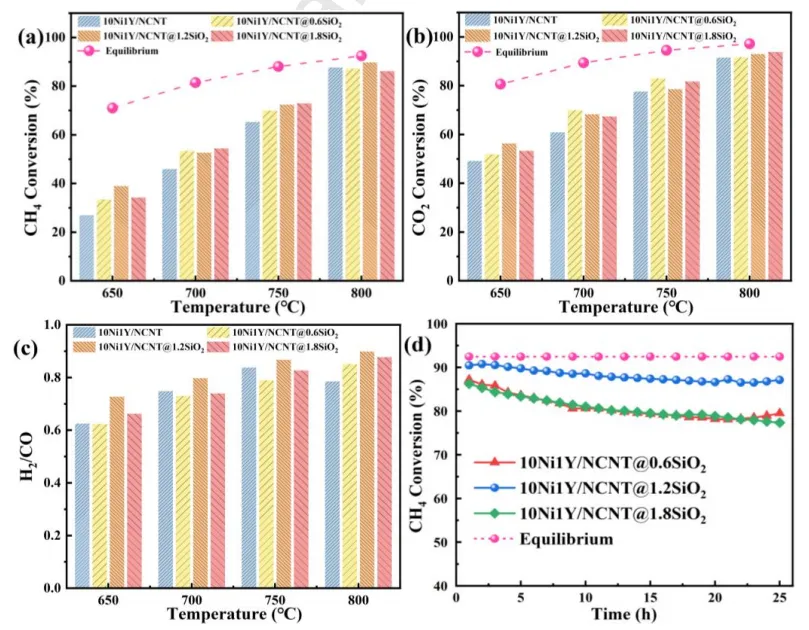

Fig.2a–b（温度活性）：随温度升高，CH₄、CO₂转化单调升（符合强吸热）。在800 ℃，10Ni1Y/NCNT@1.2SiO₂达到CH₄≈89.8%、CO₂≈93.0%，最接近热力学平衡线之一。文中解释：1.2样品比表面最大（BET表里NCNT@1.2SiO₂到729.1 m²/g），有利于Ni分散；且半包覆保留了足够通路让气体接触到Ni与裸露碳面，所以活性能顶上去。

Fig.2c（H₂/CO）：所有样H₂/CO<1，因为RWGS（H₂+CO₂→CO+H₂O）与CO₂消耗碳的反应都会额外产CO；而无涂层样在更高温度H₂/CO进一步往下掉，暗示支撑气化加剧、更多CO从C+CO₂来。

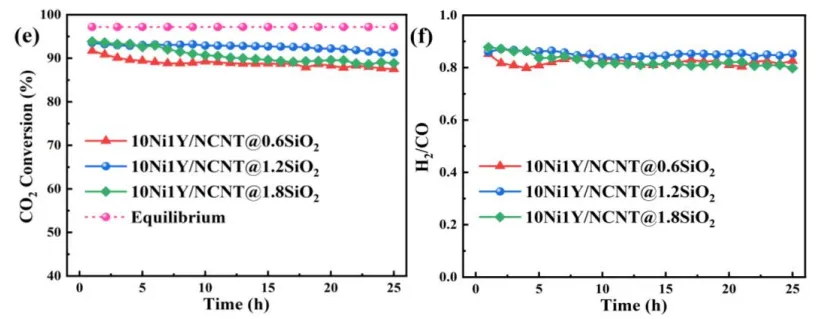

Fig.2d–f（24 h稳定性）：

1.2SiO₂：CH₄仅掉3.3%（90.4%→87.1%），CO₂掉2.2%（93.5%→91.3%），平台非常平；H₂/CO最稳。

0.6SiO₂（包覆不够）：CH₄掉7.7%——CO₂仍能啃到足够多暴露碳，支撑损伤→Ni迁移长大→加速失活。

1.8SiO₂（包覆过头）：CH₄掉8.9%——虽然骨架保护更强，但太多活性碳面被盖住，CO₂活化/碳中间物清除变慢，反而出现另一种"积碳/传质受限"导致的衰减；表里也看到1.8样的某些表征指向Ni更多跑到外表面、孔道过窄。

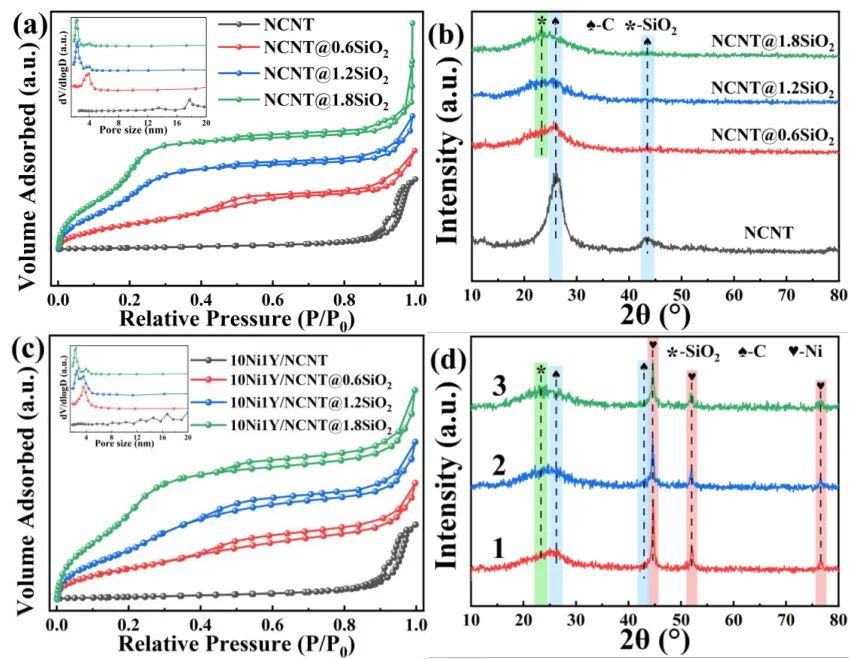

Fig.4a（载体N₂吸附等温线）：NCNT本身是典型IV型、大孔/管束堆积造成P/P₀>0.8才猛升；包SiO₂后出现H4型迟滞（P/P₀≈0.4–0.9），提示形成狭缝/介孔网络——这符合CTAB胶束+SiO₂沉积在管束外表面/间隙形成的二次孔结构。

Fig.4b（载体XRD）：包SiO₂后出现宽包≈22.9°（非晶SiO₂），同时石墨(100)≈43.1°几乎消失、(002)≈26.2°弱化：SiO₂把部分碳信号"稀释/遮盖"，反过来也证实SiO₂相确实存在并形成连续层。

Fig.4c–d（催化剂级XRD）：载Ni后仍保持相似相组成，未检出明确NiO长程峰（可能高度分散/小畴），也没有明显Y₂O₃峰（低含量/高分散），但不同SiO₂量的Ni主峰锐利度差异（0.6最尖锐→分散最差）与BET/TPR形成闭环。

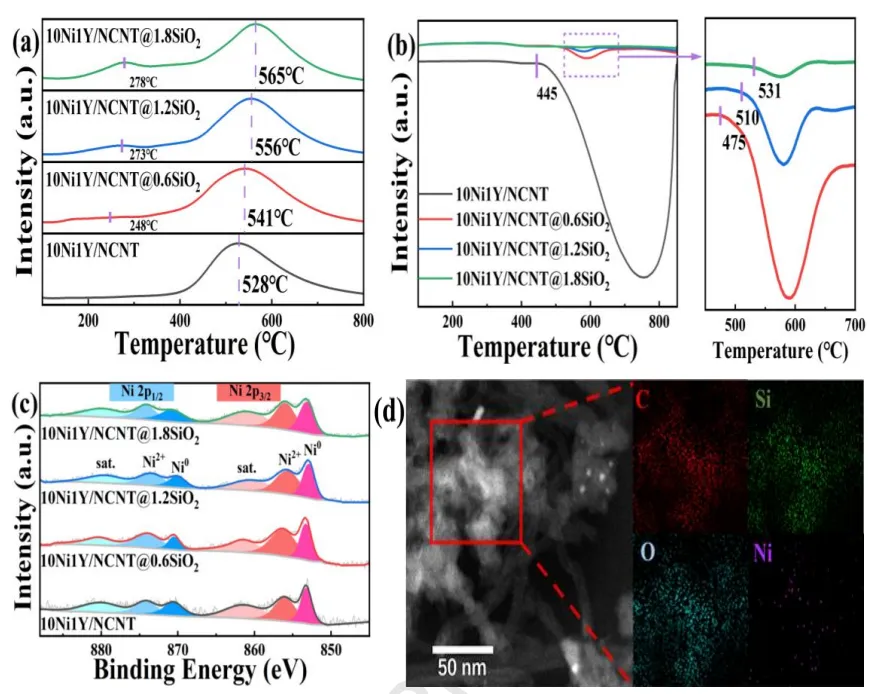

Fig.5a（H₂‑TPR）：低温峰：代表一部分NiO落到更"外表面/孔口"位置（因为SiO₂沉积使部分通道变窄）—1.8样品低温峰最突出，说明过包覆把更多Ni挤到外头。高温峰随SiO₂量增加继续右移（1.8→565℃ > 1.2→556℃ > 0.6→541℃ > 无涂层528℃），意思是Ni与基质之间相互作用在变强、更难还原——这正是高温下抗烧结的源头：Ni被"抓得更紧"。无涂层只有一个较集中还原峰≈528 ℃（NiO在NCNT孔内/表面均匀分散、但毕竟"裸碳"）。包SiO₂后出现低温峰(200–300 ℃) + 高温峰(500–600 ℃)

Fig.5b（CO₂‑TPSR）：纵轴面积代表CO₂对碳载体的反应程度。无涂层从≈445 ℃就开始猛吃碳；包SiO₂后起燃温度明显推高、总面积显著缩小（1.8最"抗气化"但代价是太封）。这直接回答"SiO₂在这里的第一功能"：把C+CO₂→2CO这个慢性自杀反应压下去。

Fig.5c（Ni 2p XPS）：解卷积出Ni⁰(~853 eV)与Ni²⁺(~856 eV)及卫星峰。

1.2样品Ni⁰/Ni²⁺=0.94最高：意味着表面保持最多金属态Ni⁰（CH₄解离需要金属Ni⁰位），同时结合TPR说明这些Ni⁰并非"游离大颗粒"，而是被较好锚定的活性态。1.8反而回落到0.89：文章的解释很顺——1.8太多Ni被赶到更外表面/更受局域环境影响，更容易被部分钝化/氧化。

Si 2p/O 1s轻微位移也在暗示SiO₂引入改了表面电子环境，并且1.2的Ni 2p略向更低BE移→NCNT@SiO₂→Ni之间有电子密度流向Ni，有利活化。

Fig.5d（TEM/EDS mapping）：Si(green)、O(blue)沿C(red)骨架呈连续但不一定100%全覆盖的分布，证实"partial/ conformal"涂层；Ni(purple)分散在碳面与SiO₂区域上——这张图把抽象"半包覆"变成了你能指着看的形态证据。

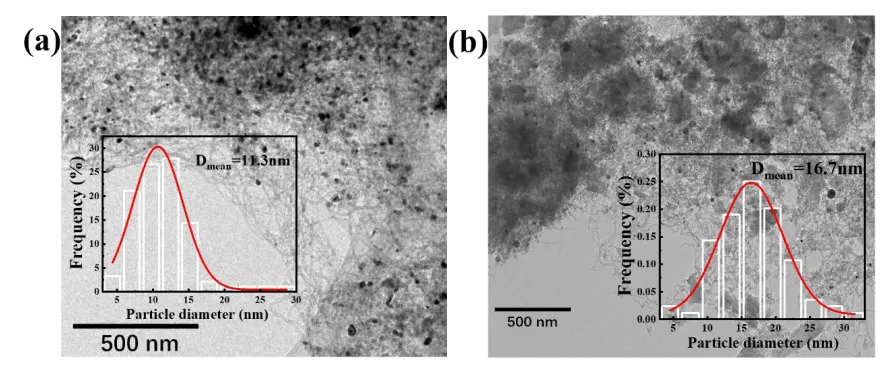

Fig.6a（还原态 无涂层）：Ni纳米粒大多趴在CNT外管壁/管束接触处——这类位点一旦碳被CO₂啃薄，颗粒就失去邻居锚点而滑到一起（烧结）。

Fig.6b（还原态 1.2）：能看到CNT仍有一段未被SiO₂盖严（这点很重要），但关键区段有SiO₂披覆"护甲"；Ni既在碳露出区也在SiO₂区分布，平均尺寸≈16.7 nm左右（与XRD一致）。

本质上这里形成了一个混合界面系统：SiO₂段负责"骨架保险"，露碳段负责"CO₂活化/碳清洗"，Ni跨两种界面存在，两端好处都能吃到。

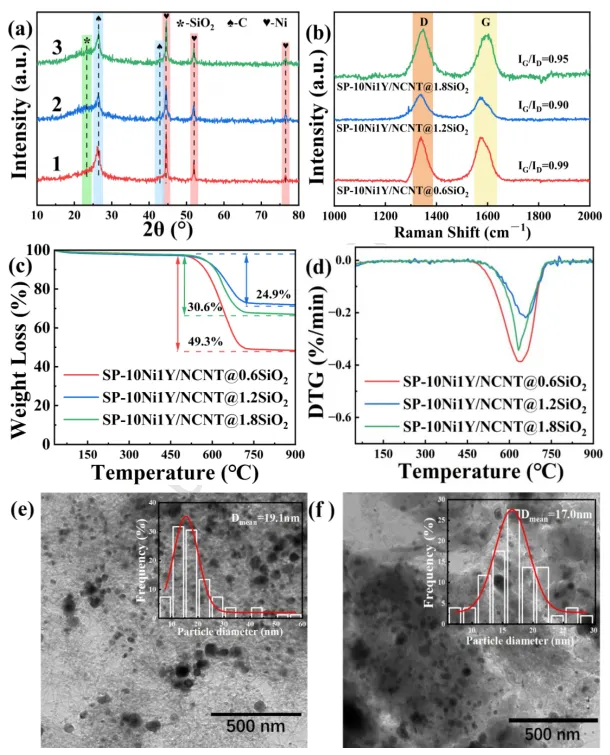

Fig.7a（spent XRD）：所有样反应后(002)石墨峰回升（有碳沉积信号）。但1.2的(002)最弱→积碳最少；0.6最强→积碳最重。同时金属Ni峰在不同样长大幅度不同：1.2的Ni粒径几乎原地踏步（16.4→16.7 nm），0.6则明显长（16.8→18.8 nm）。

Fig.7b（Raman）：D≈1340 cm⁻¹、G≈1580 cm⁻¹；IG/ID越低越偏向无序/非石墨碳（更不易形成惰性包裹壳）。顺序：1.2(0.90) < 1.8(0.95) < 0.6(0.99)。1.2最接近"软碳/可周转碳"而不是硬石墨壳——意味着沉积碳更可能被CO₂路径动态移除，而不是越滚越厚的死碳。

Fig.7c–d（TG/DTG）：spent与fresh的质量损失差值定量：0.6差值最大（≈28.0%），1.2最小（≈10.4%）。DTG峰>600 ℃也说明沉积碳偏graphitic（难烧），但1.2的量最少。

Fig.7e–f（spent TEM）：无涂层spent看到Ni明显团聚变大（≈19.1 nm），且碳骨架边缘模糊/被蚕食；1.2 spent仍维持较好完整性，Ni尺寸只微增到≈17 nm级。

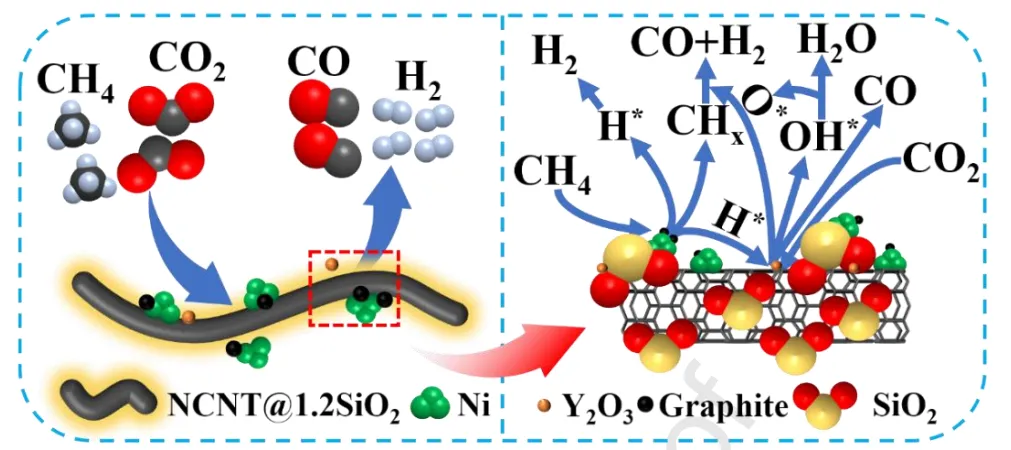

CH₄ → 在金属Ni⁰位上逐步解离为CHₓ + H；部分H复合成H₂，部分H参与CO₂活化（H帮CO₂走亲电/羟基路径→CO + OH→…→O）。

CO₂同时也在裸露NCNT面与Y₂O₃邻域被吸附/解离（生成CO + O），O去氧化掉表面CHₓ中间体形成更多CO，完成循环。

关键点：SiO₂半包覆把"CO₂对碳支撑的破坏性气化"限制在一定速率，使体系维持一个"可承受的、甚至有益的"非石墨碳动态层，而不是任其被啃穿、也不是把它全封死导致碳中间物排不掉。

问题定位准确：在不包覆的Ni–Y/NCNT体系里，DRM失活的主驱动不是单一"积碳"或"Ni天生不稳定"，而是 CO₂对CNT支撑的气化侵蚀 → 锚定位点丧失 → Ni迁移‑团聚‑烧结这一连串耦合失效。

"部分SiO₂包覆"是一条能把碳载体从'会被吃掉'变成'可控使用'的结构工程路线：TEOS=1.2 mL（文中记作NCNT@1.2SiO₂）这组形成了高比表面（729→载Ni后仍469 m²/g）、半连续SiO₂护甲、同时保留裸露NCNT区的结构；它把75 h内CH₄/CO₂转化衰减压到很小幅度，且Ni粒径只从16.4 nm长到16.7 nm。

三个协同因子闭环：
