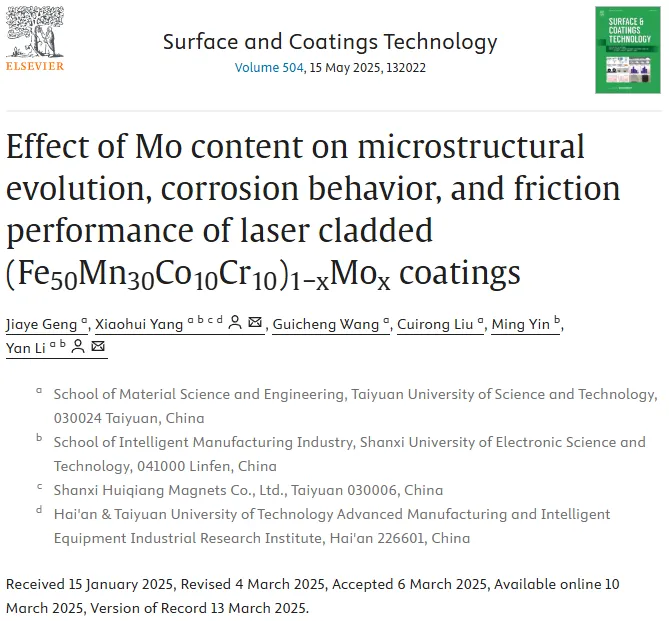

原文标题:Effect of Mo content on microstructural evolution, corrosion behavior, and friction performance of laser cladded (Fe50Mn30Co10Cr10)1−xMox coatings
标题翻译:钼含量对激光熔覆(Fe₅₀Mn₃₀Co₁₀Cr₁₀)₁₋ₓMoₓ涂层组织演变、腐蚀行为及摩擦性能的影响
通讯作者单位:太原科技大学&山西电子科技学院
期刊:Surface and Coatings Technology
DOI:10.1016/j.surfcoat.2025.132022
文
章
摘
要
近年来,高熵合金(HEA)涂层因其卓越的综合性能而受到关注。其中,亚稳态双相高熵合金Fe50Mn30Co10Cr10因其具有FCC和HCP相组合,展现出一定的强度和塑性,但较高的FCC相含量和较低的Cr含量使其难以适应高强度、高磨损和耐腐蚀的应用场景。钼(Mo)作为一种关键的合金元素,可提供显著的固溶硬化、低摩擦系数和优异的耐腐蚀性。为改善Fe50Mn30Co10Cr10 HEA涂层的性能,本文研究了Mo含量对(Fe50Mn30Co10Cr10)1-xMox(x=0, 0.1, 0.2, 0.3 at.%)涂层的影响。主要研究工作包括:利用激光熔覆技术在45#钢表面制备了不同Mo含量的HEA涂层;通过OM、XRD、SEM、EBSD、TEM等手段系统分析了涂层的微观结构演化;通过显微硬度测试、摩擦磨损试验和电化学测量(在3.5% NaCl溶液中),评估了涂层的硬度、摩擦性能和腐蚀行为,并深入探讨了Mo含量对涂层性能的影响机制。
本文通讯作者为太原科技大学李岩教授,第一作者为硕士生耿佳业。课题组长期致力于激光增材制造(SLM/激光熔覆)、金属材料表面改性及特种连接等领域的研究。团队依托太原科技大学材料科学与工程学院,拥有先进的激光加工及表征平台。

图
文
解
读
原文共有图14,本文图片选自原文中图2、3、5、9、10、11、14。

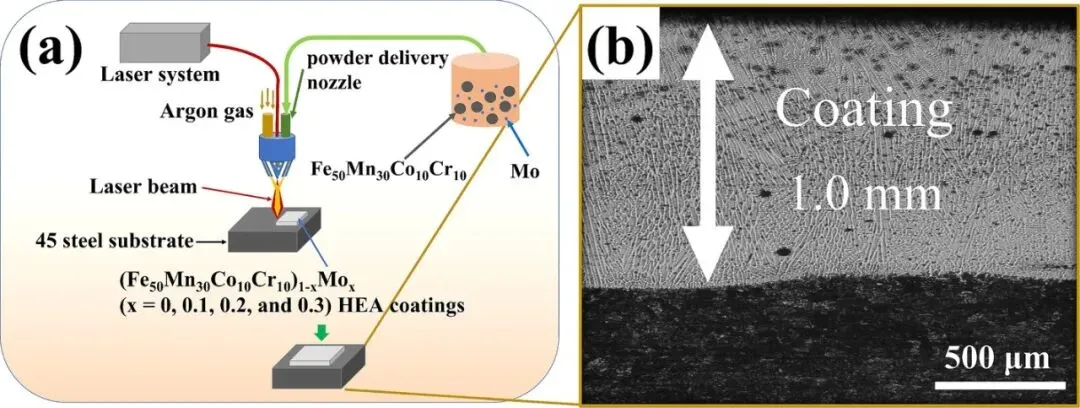

图2:展示了本研究的工艺流程和制备的涂层宏观形貌。图(a)详细说明了(Fe50Mn30Co10Cr10)1-xMox涂层激光熔覆的工艺流程图,包括混合粉末的制备、基材预处理、激光熔覆以及后处理等关键步骤。图(b)展示了熔覆后涂层的宏观截面形貌,涂层厚度达到1.2毫米,结构致密均匀,与基体形成了良好的冶金结合,验证了所选工艺参数的可行性和涂层质量。

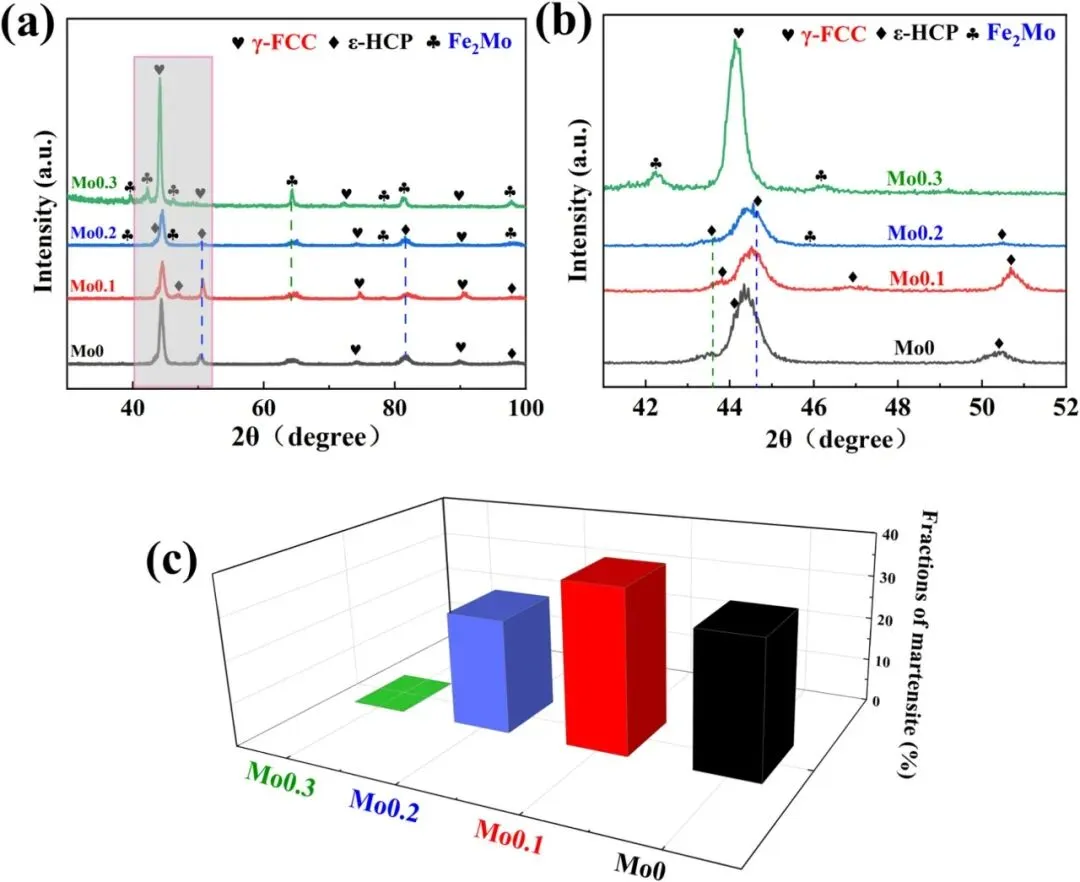

图3:展示了(Fe50Mn30Co10Cr10)1-xMox涂层的X射线衍射(XRD)图谱及其分析。图谱显示涂层中存在Fe2Mo、ε-马氏体(HCP)和γ-奥氏体(FCC)相。在Mo含量为0.1 at.%时,HCP相的衍射峰最为显著,表明适量的Mo促进了HCP相的形成。随着Mo含量继续增加(Mo0.2, Mo0.3),HCP相的衍射峰强度逐渐减弱,表明过量的Mo抑制了奥氏体向马氏体的转变。同时,Fe2Mo相的衍射峰强度随Mo含量增加而增强,特别是在Mo0.3涂层中最为明显,表明过量的Mo与Fe形成析出相,而非完全固溶于基体。此外,(111)衍射峰随Mo含量增加而向右偏移,这归因于较大原子半径的Mo导致的晶格畸变。

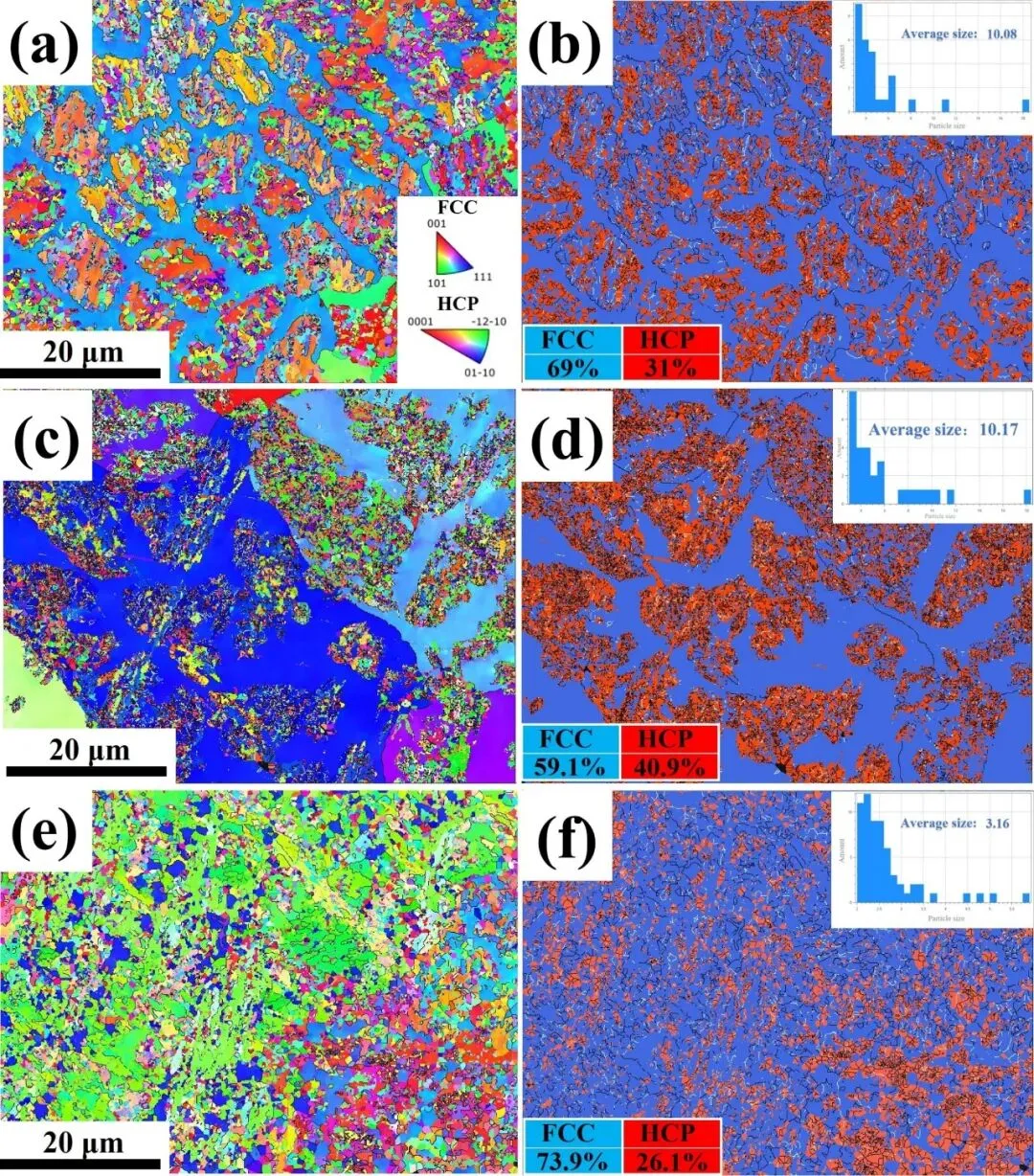

图5:展示了Mo0、Mo0.1和Mo0.2涂层的电子背散射衍射(EBSD)分析结果。图(a)、(c)、(e)为晶粒取向图,黑色和白色线条分别代表高角度晶界(HAGB, θ>15°)和低角度晶界(LAGB, θ:2°-15°)。图(b)、(d)、(f)为相应的两相(FCC/HCP)分布图。量化结果显示,随着Mo含量增加,HCP相的体积分数先增后减,分别为31%(Mo0)、40.9%(Mo0.1)和26.1%(Mo0.2)。这一结果再次证实了适量Mo(x≤0.1 at.%)促进HCP相转变,而过量Mo(x>0.1 at.%)则因晶粒细化(如插图所示的平均晶粒尺寸减小)为FCC相提供了更稳定的环境,从而抑制了HCP相变。

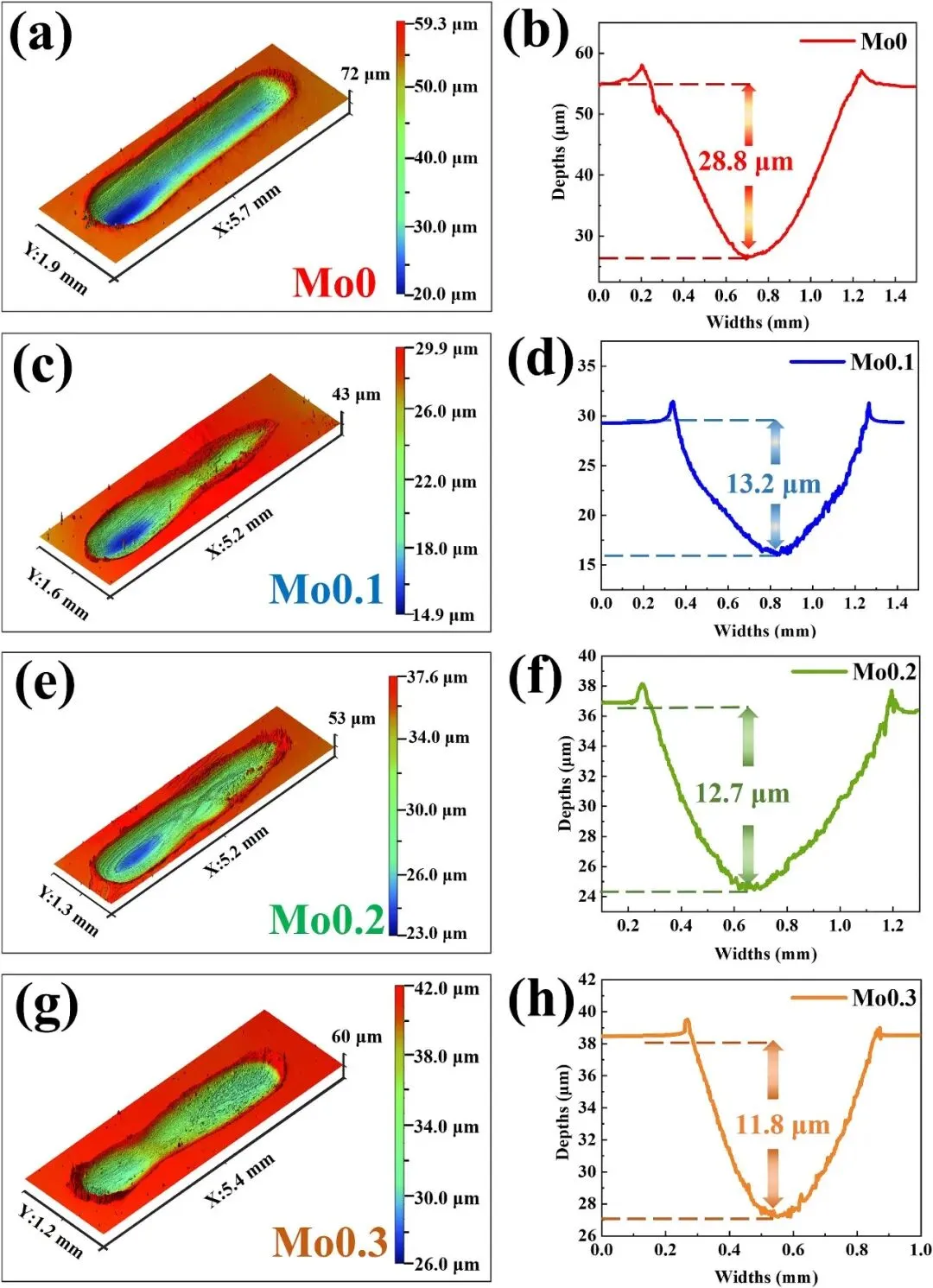

图9:展示了(Fe50Mn30Co10Cr10)1-xMox涂层的三维光学形貌图,揭示了摩擦测试后的磨损形貌。所有涂层的磨痕都呈近似椭圆形。随着Mo含量增加,磨痕的深度和宽度系统性地减小。其中,Mo0.3涂层的磨痕深度和宽度最小,表现出最佳的耐磨性。这表明涂层的磨损与硬度(如图7所示)呈正相关,符合Archard定律,即较高的硬度有助于抵抗磨损。同时,Mo的加入改变了涂层的微观结构和磨损机制,进一步提升了其耐磨性能。

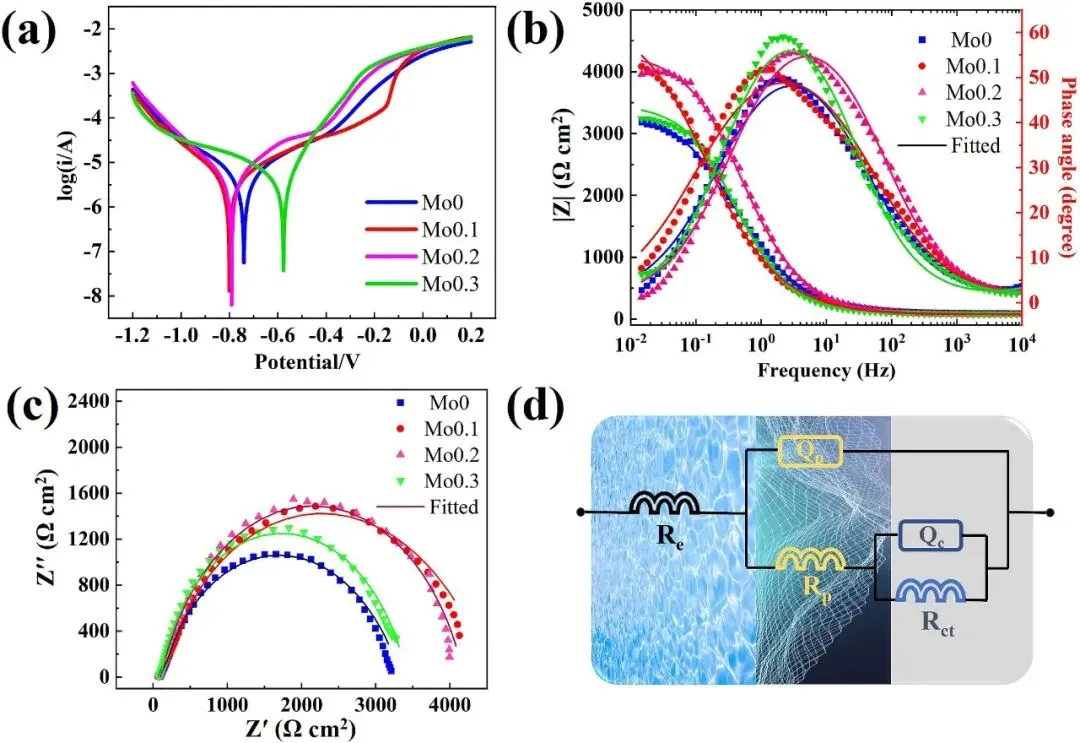

图10:综合展示了(Fe50Mn30Co10Cr10)1-xMox涂层在3.5% NaCl溶液中的电化学腐蚀行为。图(a)为动电位极化曲线,拟合获得的腐蚀参数(Ecorr, Icorr)显示Mo0.1涂层具有最小的自腐蚀电流密度(Icorr = 1.41 μA/cm²),表明其具有最佳的总体耐腐蚀性,且其钝化区最宽,表明其钝化膜最稳定。图(b)和(c)的Bode图与相位角图,以及图(d)的Nyquist图,均显示Mo0.1涂层具有最大的阻抗弧半径。通过使用R(Q(R(QR)))等效电路拟合EIS数据(详见表2),计算得到的总极化电阻(Rp1)也表明Mo0.1涂层(4918.03 Ω·cm²)的耐腐蚀性最优。涂层耐腐蚀性排序为:Mo0.1 > Mo0.2 > Mo0.3 > Mo0。

图11:通过扫描电镜(SEM)和能谱(EDS)分析,揭示了Mo0.2和Mo0.3涂层中Mo元素的分布及析出相特征。在Mo0.2涂层中,Fe2Mo相大量以球形析出并富集在枝晶间(IR)区。随着Mo含量增加至Mo0.3,可观察到两种形貌的Fe2Mo析出相:一种是较大尺寸的球形和云状析出物(图d中黄色箭头和虚线框标注);另一种是纳米尺度的Fe2Mo相(图e中TEM观察证实)。这表明过量添加的Mo在涂层中发生固溶反应,形成纳米级析出相,并从IR区向枝晶(DR)区扩散,几乎填满整个涂层区域。EDS点扫描(表3)证实了这些析出物为富Mo的Fe2Mo相。

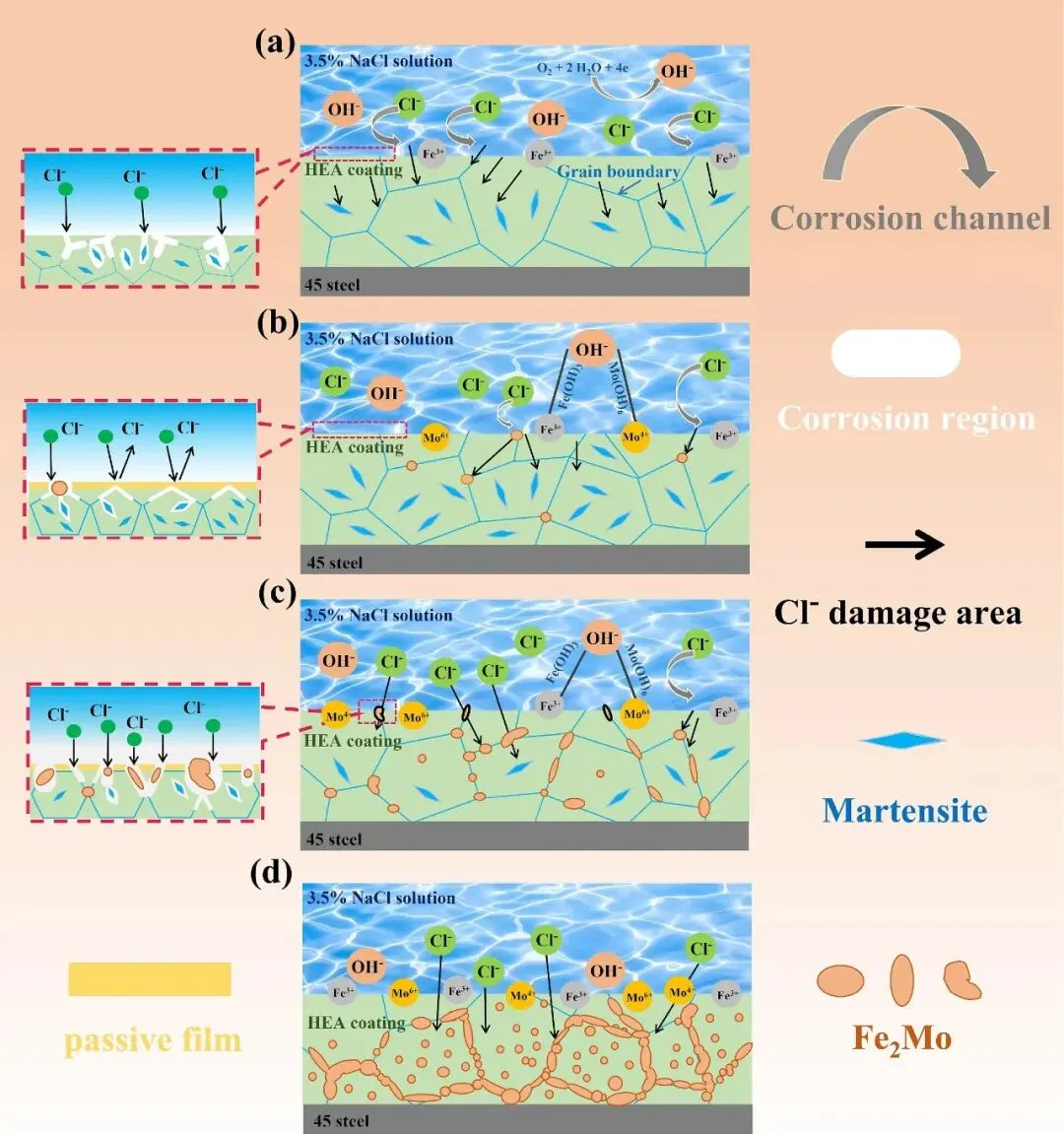

图14:以示意图形式,阐明了不同Mo含量涂层在3.5% NaCl溶液中的腐蚀机制。对于不含Mo的涂层(Moo),由于缺乏保护性Mo氧化物且马氏体含量高,耐蚀性最差。适量添加Mo(Mo0.1)能促进形成稳定的MoO3/MoO2保护性钝化膜,同时Fe2Mo析出相含量较低,对钝化膜的破坏小,因而耐蚀性最佳。随着Mo含量进一步增加(Mo0.2, Mo0.3),涂层中Fe2Mo析出相的数量和尺寸显著增加。这些电位较高的Fe2Mo相作为阴极,与基体(FCC相)形成宏观原电池,并作为表面缺陷吸引Cl-,诱发点蚀,从而破坏了钝化膜的完整性,加速了腐蚀进程,导致耐腐蚀性下降。
文
章
总
结
本文研究表明,在激光熔覆(Fe50Mn30Co10Cr10)1-xMox高熵合金涂层中,Mo含量对涂层的微观结构、力学性能和耐腐蚀性具有显著且复杂的影响。适量添加Mo(x=0.1 at.%)可降低层错能,显著促进HCP马氏体相的形成,其体积分数可达40.9%。然而,过量的Mo(x≥0.2 at.%)会抑制马氏体相变,并导致Mo在枝晶间区富集,形成大量Fe2Mo析出相。在Mo0.3涂层中,Fe2Mo相几乎占据整个涂层表面。Fe2Mo析出相通过第二相强化和固溶强化,协同晶格畸变,使涂层的平均显微硬度随Mo含量增加而持续提升,Mo0.3涂层达到最高硬度711 HV,并表现出最低的摩擦系数(0.57)。在耐腐蚀性方面,Mo0.1涂层因能形成稳定的MoO3/MoO2保护膜且Fe2Mo析出相含量最低,表现出最佳的综合耐腐蚀性(最低Icorr,最宽钝化区)。而过量的Fe2Mo相作为阴极,会破坏钝化膜完整性,诱发点蚀,反而降低了Mo0.2和Mo0.3涂层的耐蚀性。综合考虑,Mo0.2涂层在硬度、耐磨性和耐腐蚀性之间取得了最佳平衡。
文章创新点
① 系统揭示了Mo在Fe50Mn30Co10Cr10基双相高熵合金涂层中对HCP马氏体相变的“先促进后抑制”的双重作用机制,并阐明了其与层错能、晶粒尺寸及Fe2Mo析出相竞争的关联。
② 明确了Mo含量对涂层摩擦磨损机制转变的影响:从无Mo时的粘着磨损和氧化磨损,转变为含Mo时的磨粒磨损和氧化磨损,并揭示了硬质Fe2Mo相剥落形成氧化颗粒润滑膜是降低摩擦系数的关键。
③ 深入解析了Mo提升耐腐蚀性的“双重角色”:一方面,形成保护性Mo氧化物钝化膜提升耐蚀性;另一方面,过量Mo形成的阴极性Fe2Mo析出相破坏钝化膜完整性,诱发点蚀,反而降低耐蚀性,从而明确了最佳耐蚀性对应的成分窗口(Mo0.1)。
