太原理工大学 | Acta Mater. | EBSD+TEM揭示:预孪晶镁单晶,温压5.09%应变下的动态再结晶竞争机制!

2026-01-20 06:23:03

镁合金·变形机理

太行西望太原理，汾水东流育俊英。

千锤百炼求至理，材料新篇自此兴。

Acta Materialia

期

刊

文章导读

本文聚焦于密排六方（HCP）金属镁（Mg）中一种重要的微观结构演变过程——孪晶诱发动态再结晶（TDRX）。研究首先通过室温压缩在纯镁单晶中预引入不同取向的{10-12}拉伸孪晶，随后在643K（约370°C）的较高温度下，沿不同方向对含有预孪晶的样品进行温压缩变形，旨在揭示TDRX的形核与长大机制。研究者系统运用了电子背散射衍射（EBSD）和透射电子显微镜（TEM）等分析手段，详细表征了变形前后的微观组织演变。结果表明，TDRX过程受到多种因素的综合影响：由位错滑移诱发的晶内旋转、由孪晶界迁移驱动的晶粒长大、热压缩加载方向带来的取向效应，以及堆垛层错（SFs）的影响。晶内旋转导致了小角度晶界（LAGBs）的形成并改变了残余孪晶界的特性，从而影响了再结晶过程中的取向差角。动态再结晶晶粒的生长则主要由位错滑移和晶界滑动驱动，使得晶界取向朝更高指数方向演变。该研究深入剖析了镁合金中TDRX的复杂形核机制，为通过调控再结晶过程优化镁合金的力学性能（如塑性）提供了重要的理论基础和实验依据。

重点部分·图文解读

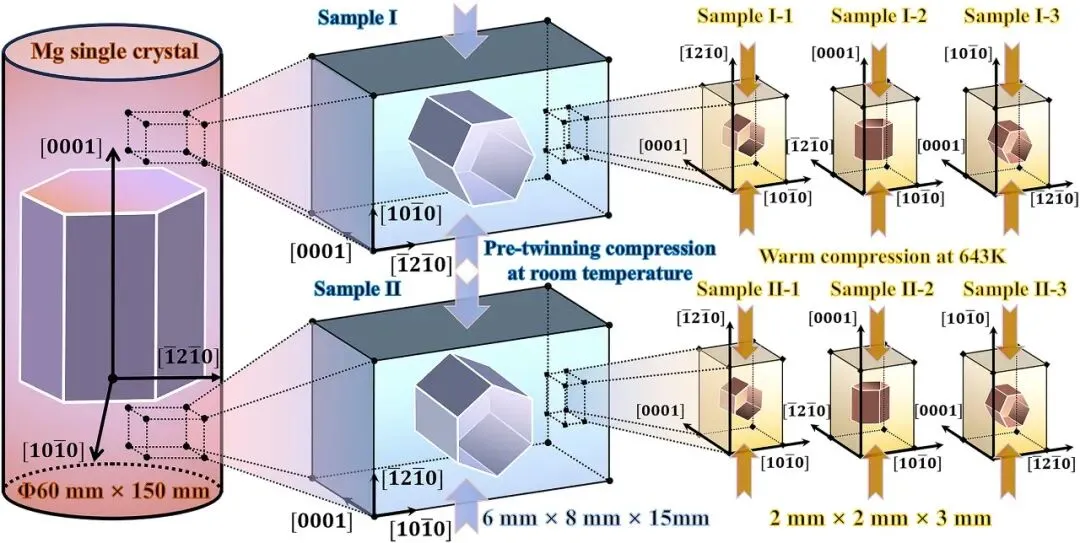

图1：展示了本研究的样品制备与变形流程示意图。首先从纯镁单晶锭上切割出初始样品，随后在室温下沿<10-10>或<12-10>方向进行预压缩，以引入特定的{10-12}拉伸孪晶变体。接着，从这些预孪晶样品上进一步切割出用于温压缩的小块试样，并沿三个不同的方向（[12-10]、[0001]和[10-10]）在643K下进行压缩。该图清晰地说明了实验设计的逻辑和多步骤变形路径。

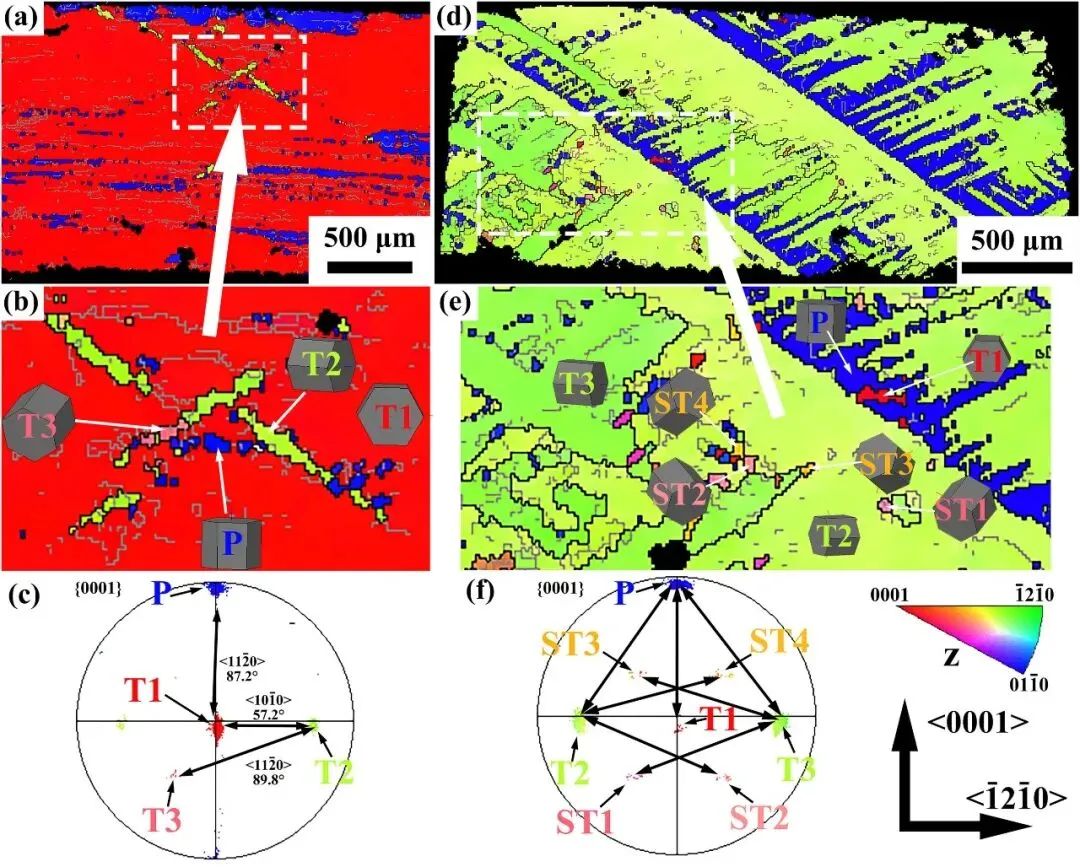

图2：呈现了温压缩前两个预孪晶样品（I-1和II-1）的EBSD分析结果。图中通过反极图（IPF）和（0001）极图展示了样品的微观组织与取向。可以清晰地观察到大量的{10-12}拉伸孪晶（图中以红色、蓝色等不同颜色区域表示），以及由孪晶-孪晶相互作用形成的次级孪晶。不同压缩方向导致了不同孪晶变体的激活，这为后续研究不同孪晶变体在TDRX中的行为差异奠定了基础。

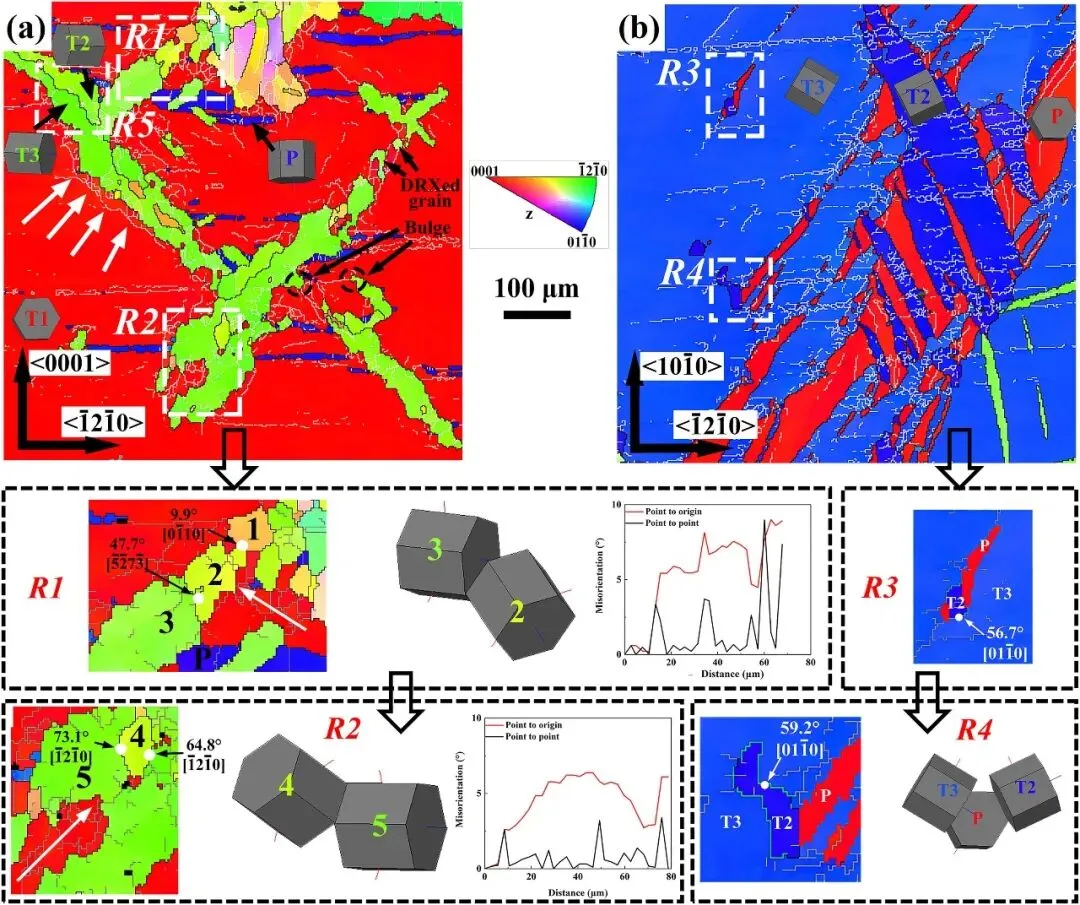

图3：展示了沿[12-10]方向温压缩后样品（I-1和II-1）的IPF图，重点突出了动态再结晶（DRX）区域。图中标记了四个典型区域（R1-R4），用于详细分析不同类型的DRX晶粒形成机制，例如形成高指数取向差轴的晶界、偏离理想{10-12}孪晶关系的晶界，以及保持原始取向差但发生迁移的弯曲孪晶-孪晶交互界。

图4：展示了沿不同方向（[0001]和[10-10]）温压缩后，两组样品（I-2, I-3和II-2, II-3）的IPF图。图中白色线条代表小角度晶界（LAGBs），是连续动态再结晶（CDRX）的证据。可以观察到，不同压缩方向导致DRX晶粒的数量、尺寸和形态存在显著差异。例如，在某些条件下LAGBs平行于孪晶界形成，而在另一些条件下则观察到明显的晶界弓出，对应于不连续动态再结晶（DDRX）。

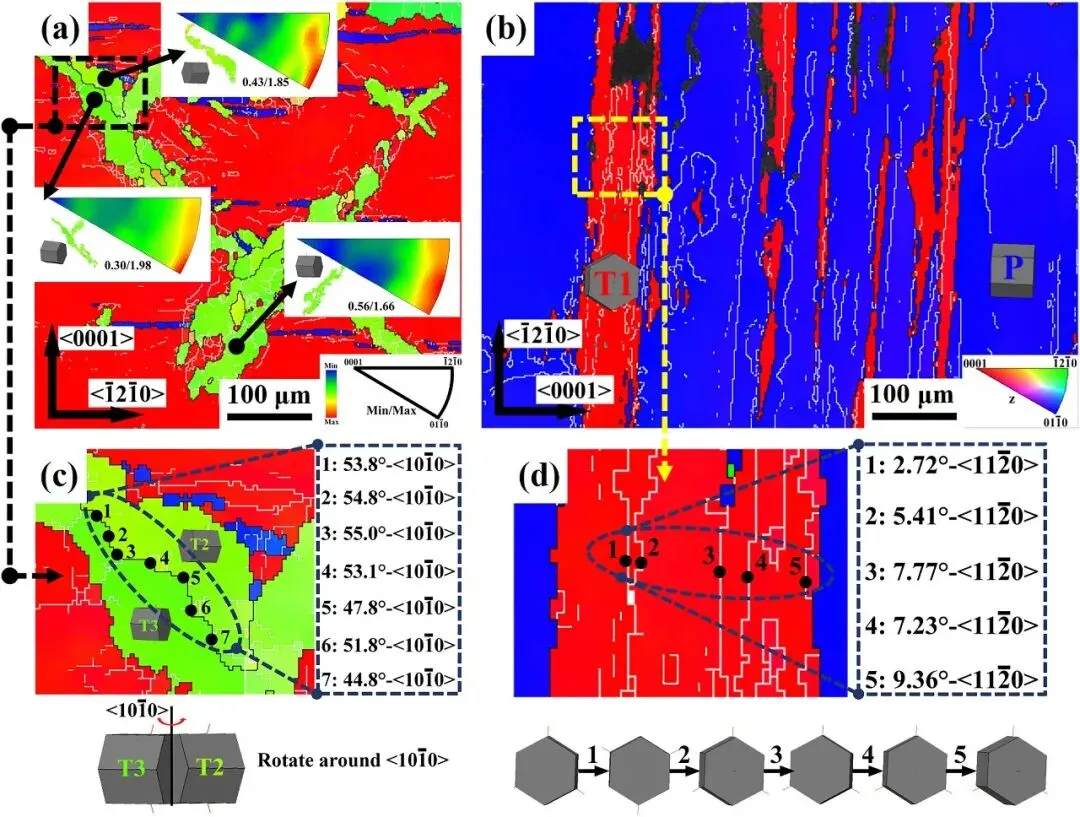

图5：结合示意图和数据分析，深入探讨了TDRX的形核行为。（a）部分通过计算晶内取向差轴（IGMA），分析了特定晶粒内激活的滑移系统，指出主要是基面<a>滑移和锥面II <a+c>滑移。（c）和（d）部分则通过放大特定区域的取向差分析，展示了孪晶-孪晶交互界如何通过晶粒旋转（绕<10-10>轴）逐渐偏离理想取向，演变为普通大角度晶界，从而成为DRX的形核地点。

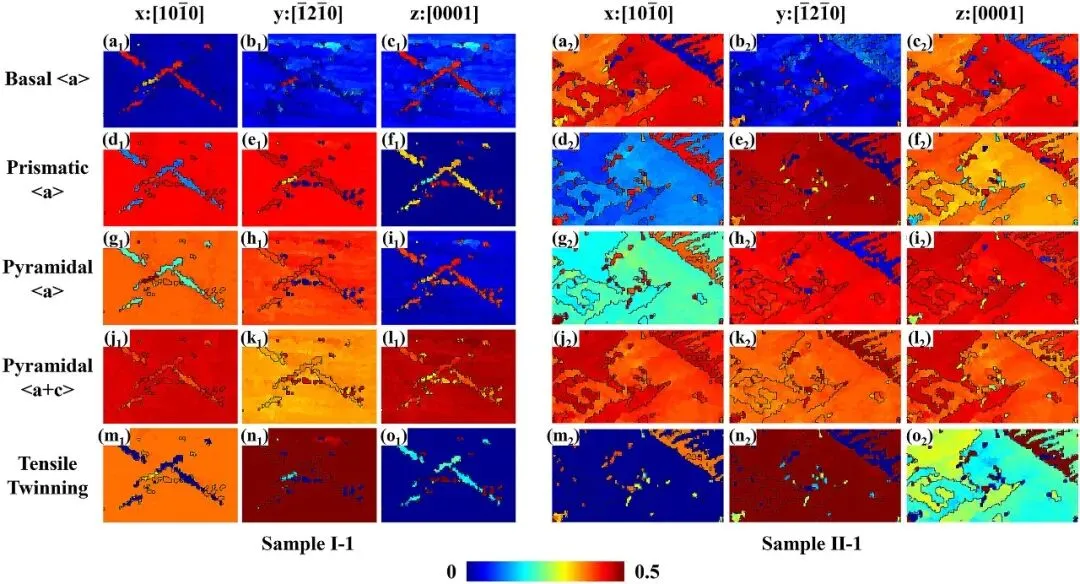

图6：以图表形式系统总结了在不同加载方向（[10-10]、[12-10]、[0001]）下，针对母晶（P）和不同孪晶变体（T1, T2, T3），各种变形机制（包括基面<a>、棱柱面<a>、锥面<a>、锥面II <a+c>滑移以及拉伸孪生）的施密特因子分布。该图是理解后续不同样品中主导变形机制和DRX行为差异的关键理论依据。

图7：提供了透射电子显微镜（TEM）的实验证据。（a）图显示了在样品I-2的母晶中观察到的锥面II <a+c>位错，这与图6的施密特因子预测一致。（b-d）图则清晰展示了样品II-3中{10-12}拉伸孪晶界的高分辨形貌，可见孪晶界并非单一界面，而是由多位错列组成的结构，证明了位错在孪晶界处的塞积，为TDRX提供了驱动力。

图8：以示意图形式直观阐释了晶粒旋转机制。该图说明了初始的{10-12}拉伸孪晶界如何在温压缩过程中，通过结合孪晶界自身的旋转（如绕<11-20>轴）和晶内由滑移（如锥面II <a+c>滑移）引起的旋转（绕<10-10>轴），最终演变为具有随机高指数取向差轴的DRX晶界。

图9：通过统计图和直方图，对比了TDRX行为发生前后，样品中DRX晶粒、亚晶和变形晶粒的体积分数变化，以及孪晶内位错密度的分布。结果表明，在更有利于孪晶交互作用的压缩方向（如[10-10]）下，样品具有更高的变形晶粒和DRX晶粒体积分数，揭示了压缩方向对TDRX程度的显著影响。

图10：展示了几何必需位错（GND）密度在TDRX行为发生前后的分布图。（a, b）为预孪晶样品，显示位错主要集中在孪晶内部。（c, d）为经历TDRX后的样品，整体平均GND密度因位错积累而升高。关键发现是，在已完成TDRX的孪晶界附近（如C、D点），GND密度显著低于未发生TDRX的区域（如A、B点），证明TDRX过程消耗了预存孪晶内的高密度位错。

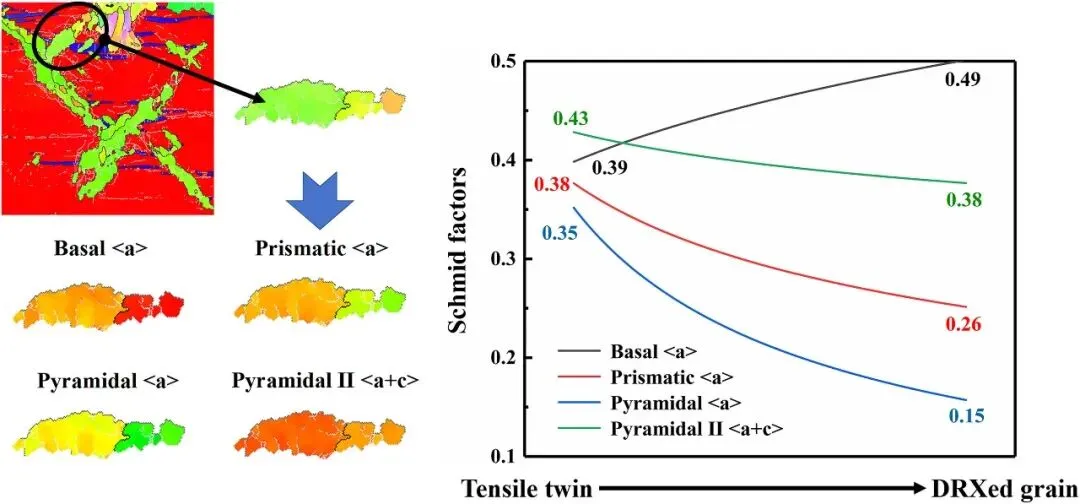

图11：通过施密特因子变化的分布图，量化比较了孪晶区域与经历TDRX后的DRX区域，各滑移系激活难易程度的变化。结果表明，TDRX行为增强了基面<a>滑移的活性（施密特因子从0.39增至0.49），同时削弱了棱柱面<a>、锥面<a>和锥面II <a+c>滑移，这一发现与文献中的模拟预测结果相吻合。

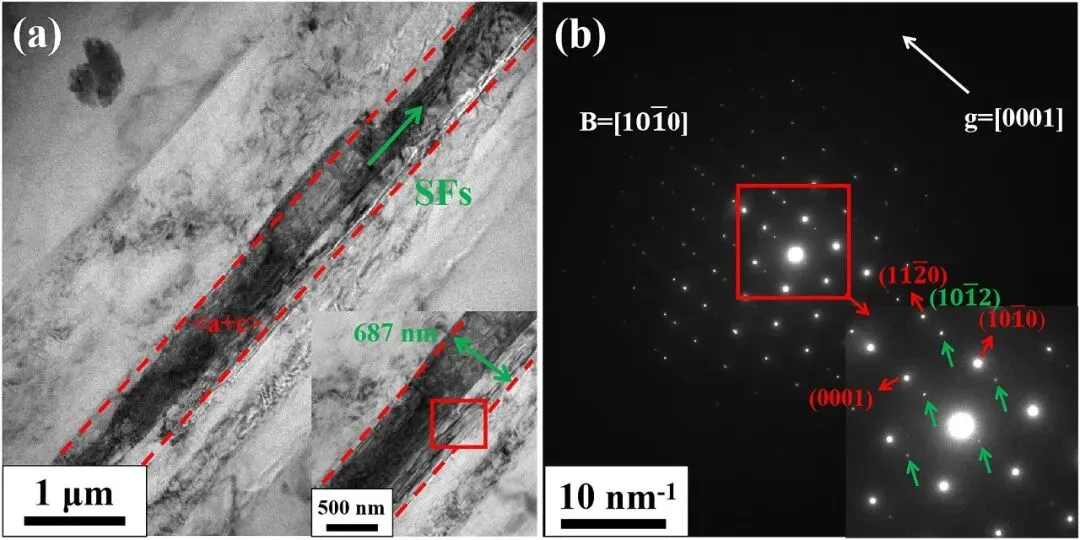

图12：提供了样品I-2中堆垛层错（SFs）存在的直接TEM证据。（a）图中在锥面II <a+c>位错线附近观察到了额外的衍射条纹衬度。（b）图的选区电子衍射（SAED）花样中，在(10-12)和(10-11)衍射斑点之间出现了沿g=[0001]方向的漫散射条纹，证实了纳米尺度堆垛层错的存在，并讨论了其对强化可能的贡献。

文章总结

Conclusion

本研究通过对预孪生化纯镁单晶进行多方向温压缩实验，系统揭示了{10-12}拉伸孪晶诱发动态再结晶（TDRX）的复杂机制。主要结论包括：TDRX的形核受四种关键因素支配：1) 保持旋转轴不变的孪晶界旋转；2) 由位错滑移（特别是基面<a>和锥面II <a+c>滑移）诱导的晶内旋转，该过程会产生高密度堆垛层错；3) 受压缩方向影响的孪晶界迁移残余，促进平行于孪晶界的小角度晶界形成；4) 保持原始取向差的孪晶-孪晶交互界迁移。DRX晶粒的生长则由位错滑移和晶界滑动共同驱动，导致晶界向高指数方向演化。温压缩方向通过影响主导变形机制（滑移 vs. 孪晶界迁移）和孪晶交互程度，显著调控TDRX的活跃度。TDRX过程不仅消耗了孪晶内的高密度位错，还引入了纳米级堆垛层错，为同时提升镁合金的强度和塑性提供了潜在的微观结构调控途径。
