通讯作者：李聪明.太原理工 化学化工学院，省部共建煤基能源清洁高效利用国家重点实验室.
https://doi.org/10.1016/j.cej.2026.172971
Available online 16 January 2026
【背景介绍】
本文聚焦CuZnZr催化剂在CO₂加氢制甲醇反应中的应用，背景介绍如下：CuZnO基催化剂广泛用于COₓ加氢制甲醇，但CO₂加氢因反应网络复杂、CO₂分子难活化，面临比合成气转化更大的挑战。ZrO₂凭借其氧化还原活性和热稳定性，成为修饰Cu、Zn活性位点的潜在选择，既能作为结构助剂改善催化剂分散性等性能，又能通过与其他组分的协同电子相互作用构建活性界面。不过，Zr对CuZn活性位点的修饰机制及在CO₂加氢过程中的作用仍存在争议，且CuZnZr催化剂中Zr与CuZn位点间的电子相互作用尚不明确，因此亟需深入探究该电子相互作用对催化性能的影响，为高性能催化剂设计提供理论支撑。
【研究亮点】
1.明确CuZnZr催化剂中Cu→Zr的电子转移作用，证实电子效应是催化活性提升的核心驱动因素。
2. 发现反应条件下生成缺电子Cu(δ+) -ZnO（2>δ>1）位点，显著降低甲醇合成的表观活化能。
3. 阐明Cu-Zr相互作用可强化CO₂、H₂的活化及中间体H₃CO*的加氢过程，加速甲醇生成。
4. 优化的CuZnZr₁催化剂甲醇时空产率达402.83 mg_(MeOH)·g_Cu(-1)·h(-1)，是CuZn催化剂的2.3倍，且稳定性优异。
5. 为通过电子结构调控设计高效铜基CO₂加氢制甲醇催化剂提供明确指导。
【图文说明】
1、CO₂加氢催化性能

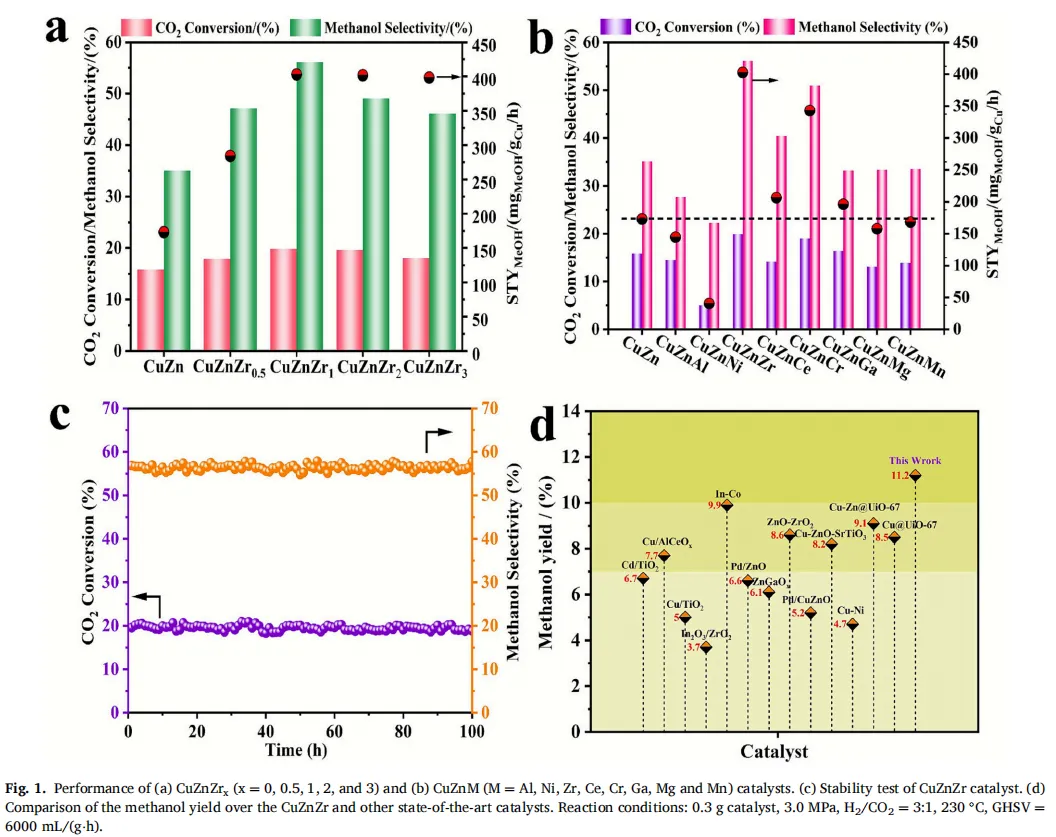

不同Zr含量的CuZnZr催化剂（x=0、0.5、1、2、3）在230℃、3MPa条件下测试（图1a），纯CuZn催化剂的CO₂转化率15.8%、甲醇选择性35.1%，而加入Zr后甲醇时空产率（STY）显著提升。其中CuZnZr₁（x=1）表现最佳，甲醇STY达402.83 mg_(MeOH)·g_Cu(-1)·h(-1)，是纯CuZn的2.3倍，CO₂转化率19.9%、甲醇选择性56.1%。对比其他金属添加剂（Al、Ni等）（图1b），只有Zr的促进效果最显著。该催化剂稳定性优异，100小时反应后活性无明显衰减（图1c），甲醇产率达11.2%，优于多数现有催化剂（图1d）。
2、催化剂结构与形貌

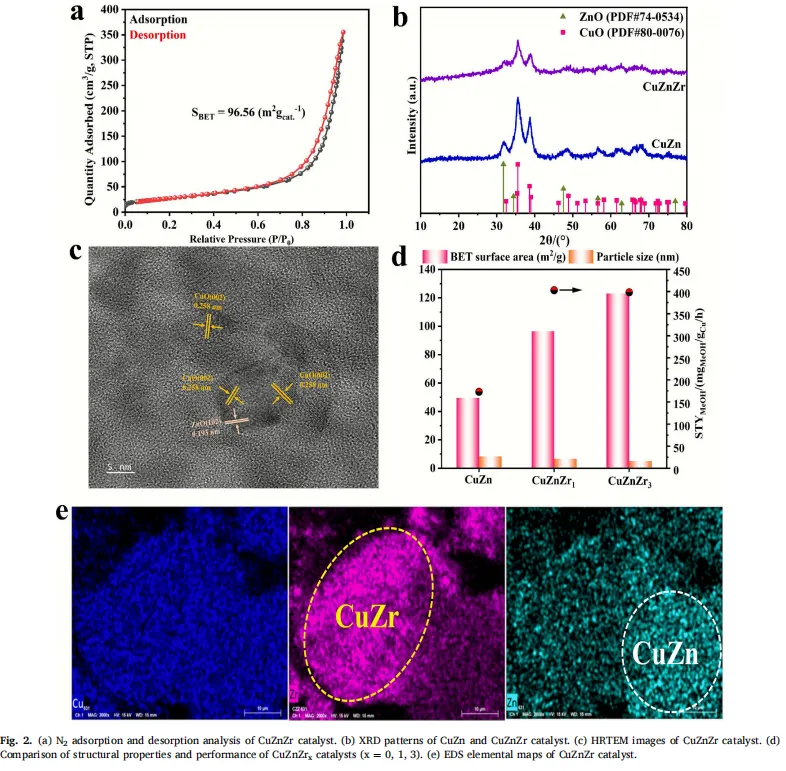

ICP分析证实Zr掺杂量与理论值一致，N₂吸附-脱附结果显示CuZnZr的比表面积（96.56 m²/g）远高于纯CuZn（49.19 m²/g）（图2a）。XRD图谱（图2b）仅检测到CuO和ZnO的衍射峰，未发现ZrO₂峰，说明Zr高度分散；Scherrer方程计算得CuZnZr的CuO粒径（6.6 nm）小于纯CuZn（8.3 nm），HRTEM图像（图2c）也验证了这一结果，且未改变活性晶面暴露。EDSmapping（图2e）显示Zr与Cu优先共存，形成CuZr界面，而Zn分布相对独立。但结构优化（比表面积、粒径）趋势与催化性能不完全一致（图2d），说明结构分散不是催化活性提升的主要原因。
3、催化剂电子特性

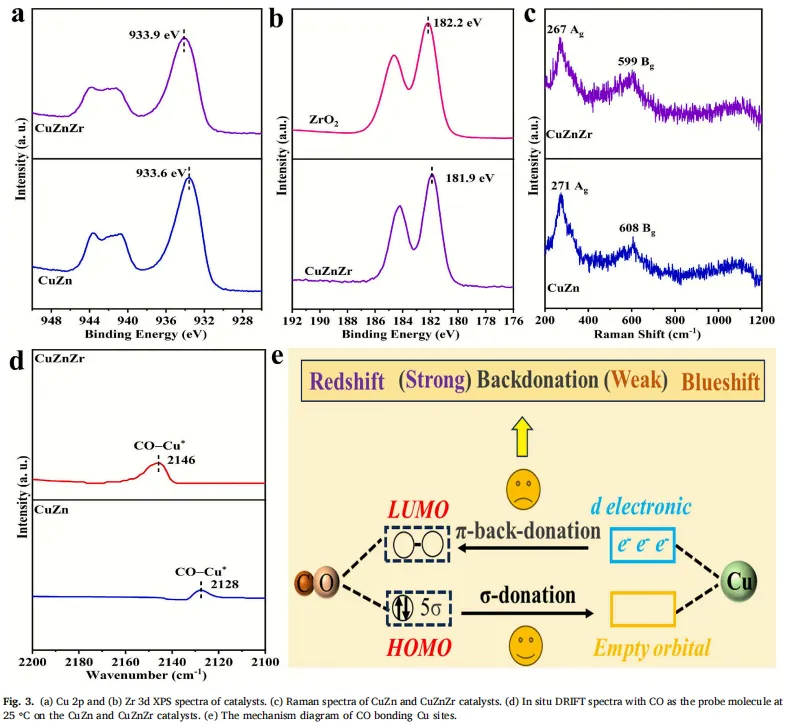

XPS分析显示，CuZnZr中Cu 2p₃/₂结合能（933.9 eV）高于纯CuZn（933.6 eV），Zr 3d结合能（181.9 eV）低于纯ZrO₂（182.2 eV）（图3a、b），证明Cu向Zr发生电子转移。Raman光谱中（图3c），CuZn的Cu-O振动峰 redshift，说明Cu电子密度降低。原位DRIFTS测试（图3d）中，CuZnZr的CO吸附峰（2146 cm⁻¹）比纯CuZn（2128 cm⁻¹）蓝移，印证Cu电子缺失，无法有效向CO反馈电子（图3e）。且Zn的电子状态未受Zr影响，说明电子相互作用仅发生在Cu和Zr之间。
4、对活性位点的影响

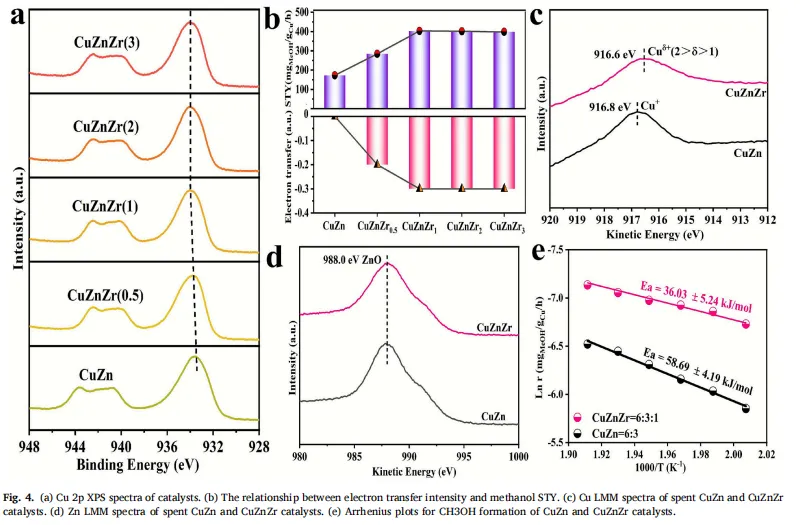

不同Zr含量的XPS结果（图4a）显示，Cu 2p结合能随Zr含量增加至x=1后趋于稳定，电子转移程度与甲醇STY正相关（图4b）。反应后催化剂的Cu LMM谱（图4c）表明，CuZnZr中形成了缺电子的Cu(δ+)（2>δ>1）位点，介于Cu⁺和Cu²⁺之间，且该电子状态在反应中持续存在。Arrhenius曲线（图4e）显示，CuZnZr的甲醇合成表观活化能（36.03±5.24 kJ/mol）远低于纯CuZn（58.69±4.19 kJ/mol），降低了反应能垒。Zn与Zr无电子相互作用（图4d），但ZnO是形成Cu(δ+)-ZnO活性界面的必需成分，单独CuZr催化剂活性极低。
5、反应物活化与加氢过程

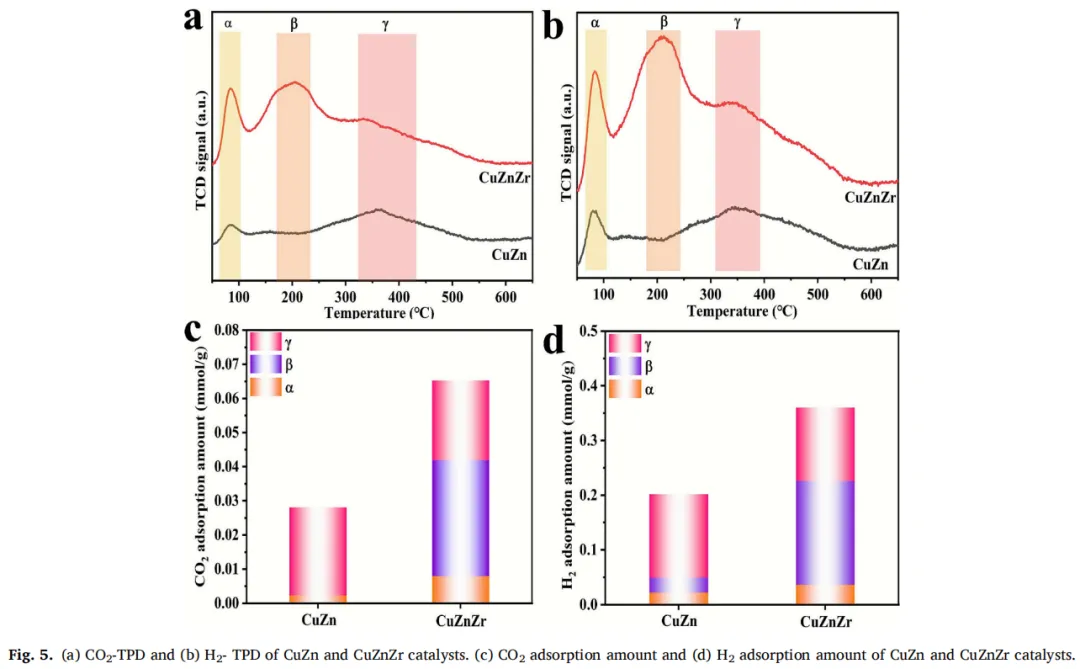

CO₂-TPD和H₂-TPD测试（图5a、b）显示，CuZnZr对CO₂和H₂的总吸附量（分别为0.065 mmol/g、0.36 mmol/g）远高于纯CuZn（0.028 mmol/g、0.20 mmol/g），且中等强度吸附（β区域）显著增强（图5c、d）。原位脉冲实验（图6a、c）在反应温度（230℃）下进一步证实，CuZnZr的CO₂吸附量（0.0278 cm³/g [STP]）和H₂吸附量（0.0135 cm³/g [STP]）均高于纯CuZn（图6b、d）。原位DRIFTS监测（图7a、b）显示，关键中间体H₃CO*的形成和消耗速率在CuZnZr上更快，尤其在纯H₂氛围下，CuZnZr的H₃CO*信号下降72%，远高于纯CuZn的28%（图7c、d），证明其加氢能力更强。
【催化剂制备】
催化剂采用共沉淀法制备，先将硝酸铜、硝酸锌、硝酸锆三种硝酸盐溶于去离子水，配制成总阳离子浓度1 M、铜锌摩尔比6:3的混合金属盐溶液，同时配制1 M的碳酸钠溶液作为沉淀剂。在70℃、剧烈搅拌条件下，通过两台蠕动泵将两种溶液滴入烧杯中，滴加过程中控制沉淀剂滴定速率以维持浆料pH值为7。沉淀完成后，在70℃下搅拌陈化1小时，经过滤、去离子水洗涤后，于80℃过夜干燥，再在350℃空气氛围中焙烧4小时，最终得到标注为CuZnMₓ（M为掺杂物质Zr，x为Zr的摩尔占比，Cu:Zn:Zr=6:3:x）的催化剂。
【声明】
1、版权：推送内容仅供学习交流分享使用，版权归原作者和单位所有，文章内容仅代表作者本人观点，欢迎批评指正，如有侵权，请联系后台删除或修改，感谢推荐。
2、投稿：非常欢迎各位老师和领导在公众号上介绍课题组最新或经典的成果或应用！后台联系即可。
