工作简介
锂金属电池能量密度远超现有锂离子电池,但锂金属与电解质的副反应导致SEI不稳定、枝晶生长,制约其实用化。固态聚合物电解质(SPEs)可解决安全问题,却受困于离子电导率低、界面接触差,低温下尤为严重。原位聚合技术通过液体前驱体渗透电极后聚合,能构建紧密界面,但主流体系如poly-DOL高电压下易氧化分解,且持续聚合会降低离子传输效率。
丁二腈(SN)是固态电解质中理想的增塑剂:固态无蒸气压、高锂盐溶解能力、抗氧化性强,能有效降低聚合物结晶度并拓宽电化学窗口。然而SN的致命缺陷在于吸电子氰基活化α-氢,对锂金属反应活性极高,引发持续自聚合和界面腐蚀,现有物理隔离或人工SEI策略均未能触及这一分子层面的不稳定性。本研究从分子设计入手,将SN一个末端氰基替换为甲氧基,得到3-甲氧基丙腈(MPN),引入原位聚合的聚(1,3,5-三噁烷)(PTXE)体系,同时解决了SN的锂不相容性和低温动力学瓶颈。
核心创新

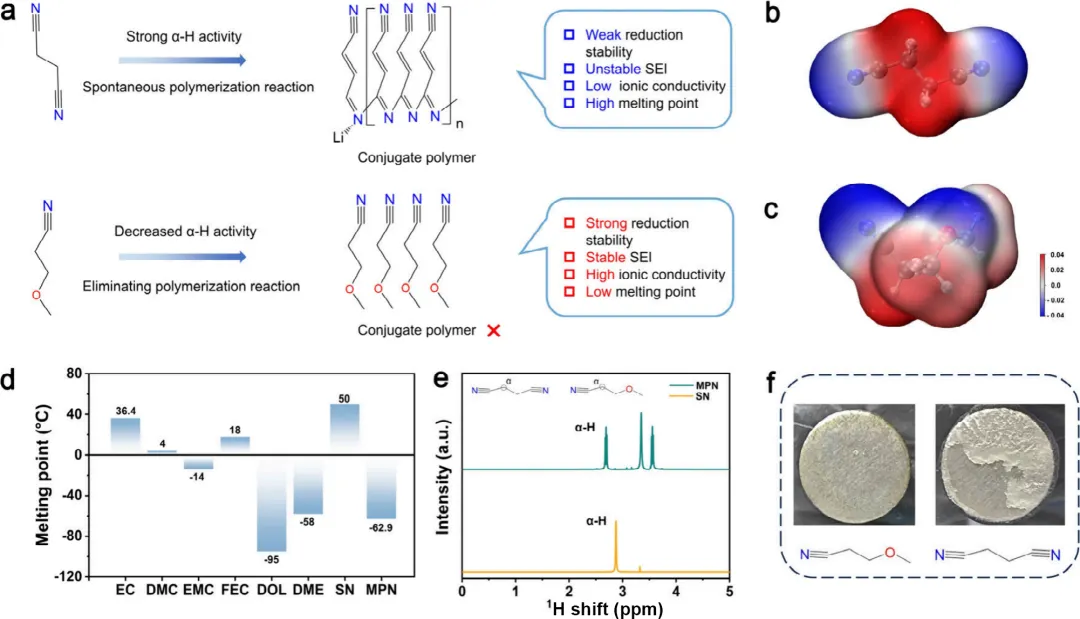

第一,消除分子串扰。甲氧基作为给电子基团提升α-氢电子密度,¹H NMR显示其信号明显向高场位移,从根本上抑制了锂金属诱导的自聚合。光学图像证实:SN在锂表面24小时即发生明显聚合腐蚀,而MPN界面完全光滑。这一定性差异直接源于分子电子结构的精准调控,而非外部物理隔离。

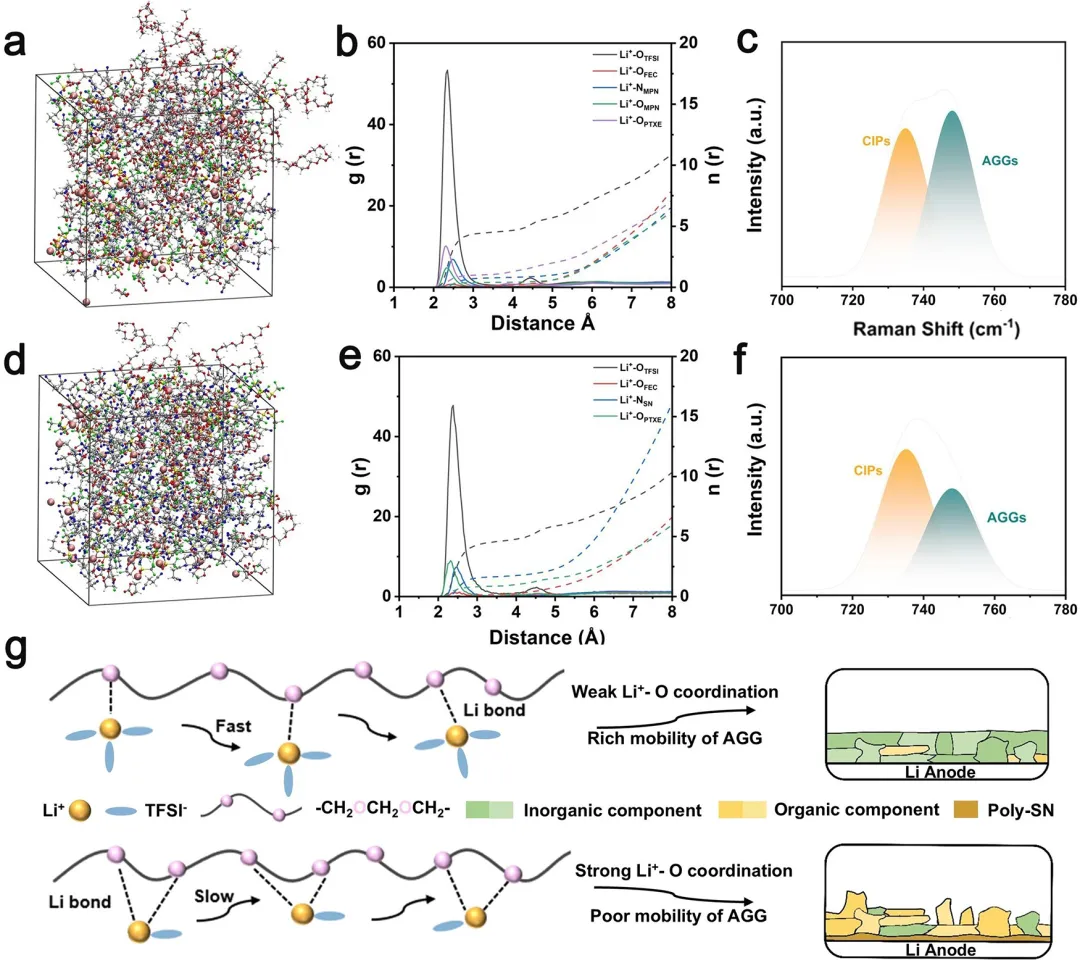

第二,重构传输机制。MPN的甲氧基通过C−H弱正偶极与TFSI⁻形成离子−偶极相互作用,限制阴离子迁移,Li⁺迁移数提升至0.70(−20°C)。分子动力学模拟显示Li⁺−N_MPN配位数仅0.59,远低于SN体系的1.35,弱配位促进快速脱溶剂化。拉曼光谱定量揭示MPN-PTXE中聚集体(AGGs)占比达53%,将Li⁺迁移从聚合物链段运动转变为阴离子交换机制,活化能降至0.1 eV。
第三,兼容高压与低温。甲氧基与氰基之间三碳链间隔削弱了给电子效应,吸电子氰基主导使氧化窗口超过5.0 V;同时MPN凝固点降至−62.9°C,玻璃化转变温度−82°C,为低温高倍率运行提供了物理基础。这种"低温不冻结、高压不分解"的兼容特性,在固态聚合物电解质中极为罕见。

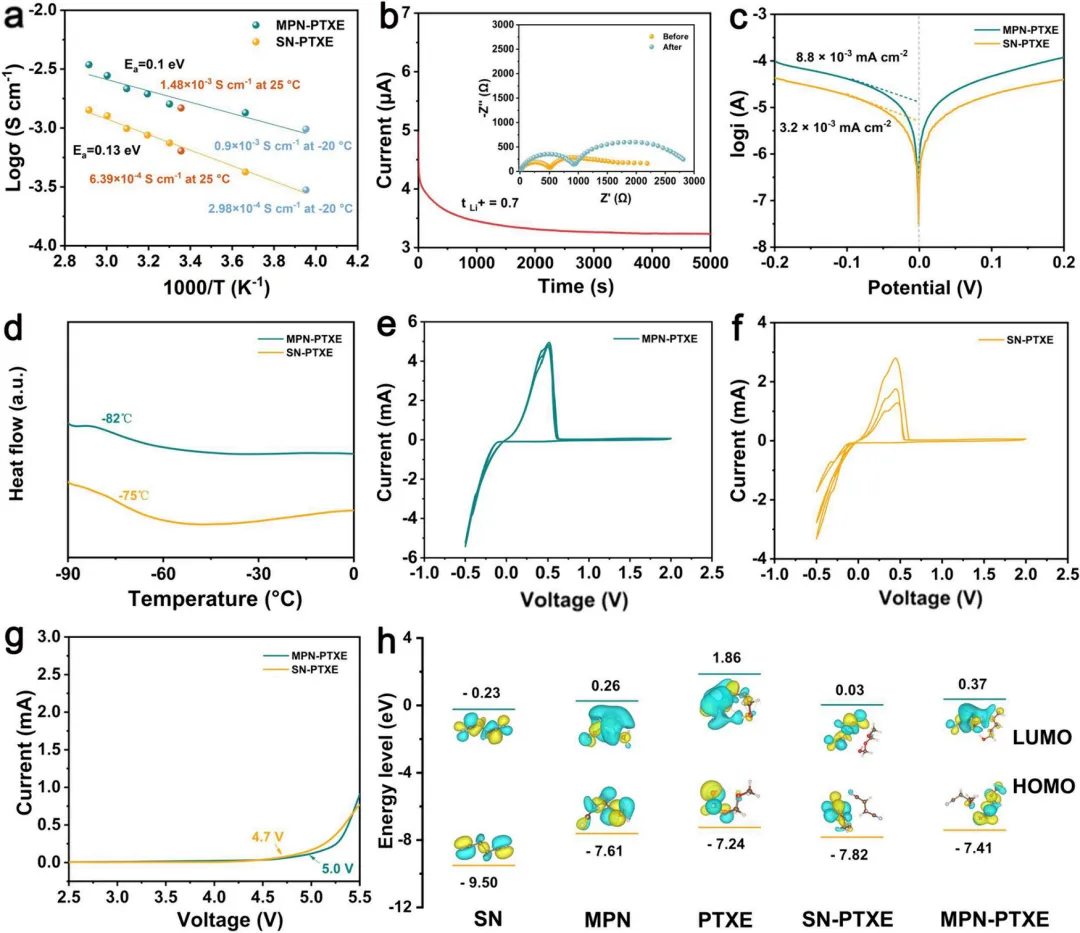

图3 | −20 °C下的电化学性能分析。(a) 离子电导率的阿伦尼乌斯曲线;(b) Li|MPN-PTXE|Li电池在10 mV下的电流-时间曲线(插图显示极化前后的电化学阻抗谱曲线);(c) 不同电解质的塔菲尔曲线;(d) 不同电解质的差示扫描量热曲线;(e, f) MPN-PTXE和SN-PTXE的循环伏安曲线;(g) 不同电解质的线性扫描伏安曲线;(h) SN、MPN、PTXE、SN-PTXE和MPN-PTXE的最高占据分子轨道(HOMO)和最低未占据分子轨道(LUMO)计算结果。

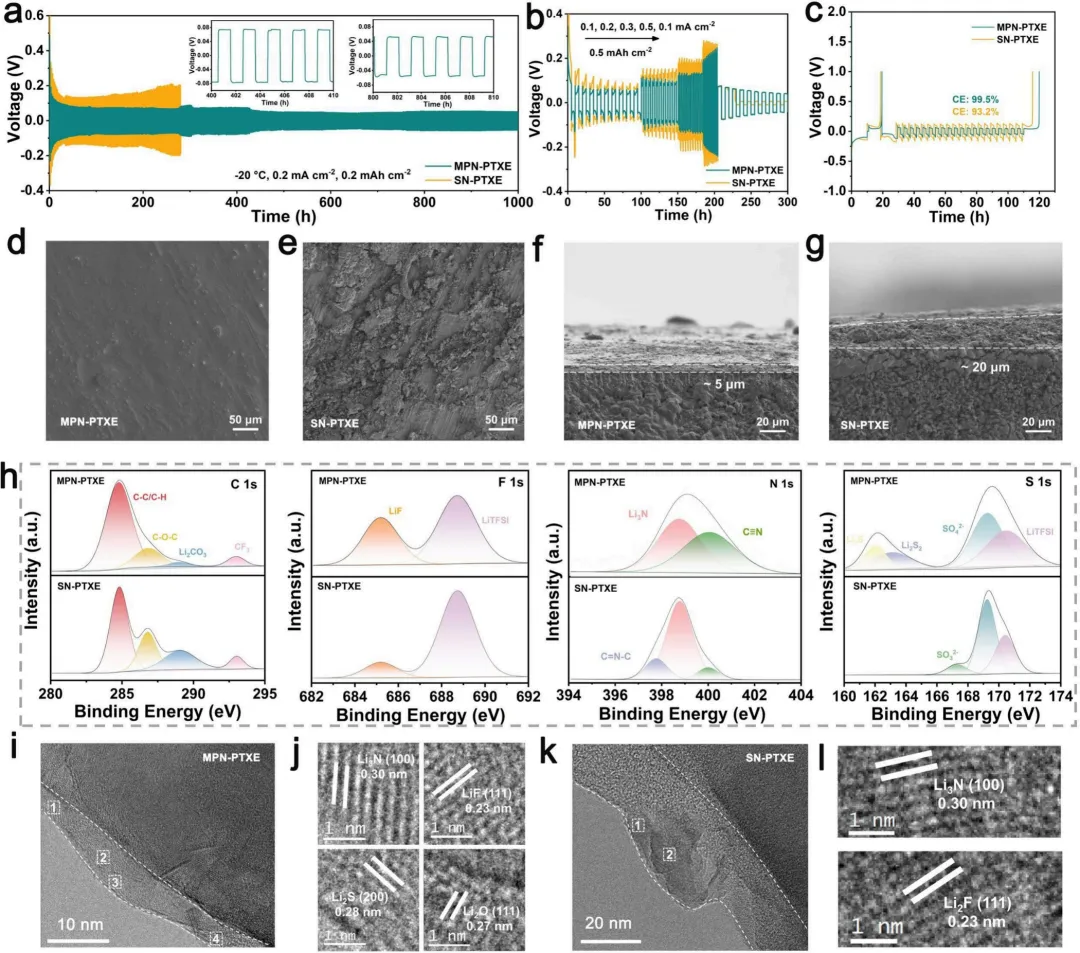

图4 | −20 °C下的锂沉积/剥离行为及后续分析。(a) 使用SN-PTXE和MPN-PTXE电解质在0.2 mA cm⁻²和0.2 mAh cm⁻²下的对称电池循环稳定性;(b) 使用SN-PTXE和MPN-PTXE电解质的对称电池倍率性能;(c) Li|Cu半电池在0.5 mA cm⁻²下的电压-时间曲线,用于计算平均库伦效率;(d, e) 不同SPEs循环后锂负极的扫描电子显微镜图像,(d) MPN-PTXE和(e) SN-PTXE;(f, g) −20 °C循环50次后不同电解质锂金属负极截面的扫描电子显微镜图像,(f) MPN-PTXE和(g) SN-PTXE;(h) 不同电解质循环后锂金属负极的X射线光电子能谱;(i) MPN-PTXE形成的固态电解质界面的冷冻原子分辨透射电子显微镜图像;(j) MPN-PTXE形成的SEI膜的高分辨透射电子显微镜图像;(k) SN-PTXE形成的固态电解质界面的冷冻原子分辨透射电子显微镜图像;(l) SN-PTXE形成的SEI膜的高分辨透射电子显微镜图像。

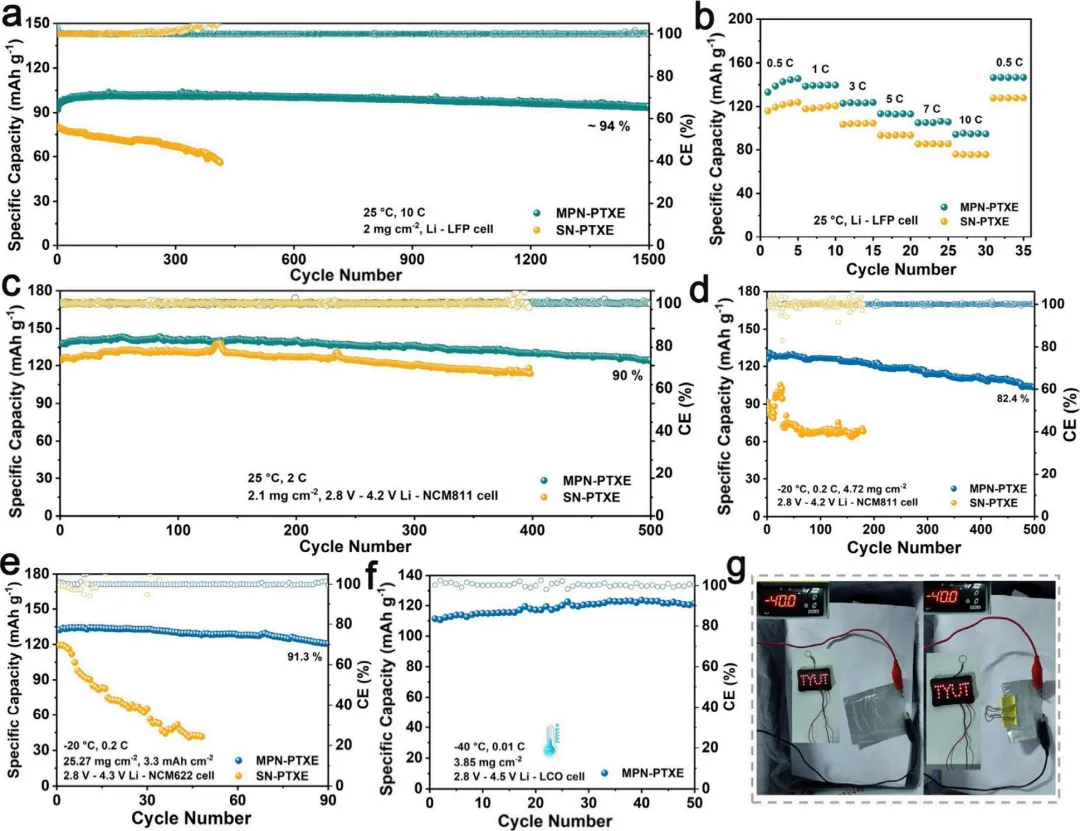

图5 | 全电池性能。(a) 室温下使用MPN-PTXE和SN-PTXE电解质的Li∥LFP电池的长循环性能和(b) 倍率性能;(c) 在2.0 C和25 °C下运行的Li∥NCM811电池的循环性能;(d) 在0.2 C和−20 °C下运行的Li∥NCM811电池的循环性能;(e) 在−20 °C和0.2 C下,高正极负载约25.27 mg cm⁻²的Li∥NCM622电池的循环性能;(f) 在−40 °C和0.01 C下运行的Li∥LCO电池的循环性能;(g) 在−40 °C下正常和折叠条件下为LED灯板供电的软包电池。
总结与展望
本研究的核心贡献在于证明了分子层面的电子结构调控可以根本性地消除固态电解质中的化学不相容性,而非仅缓解其表象。SN-锂串扰问题的本质不是界面接触不良或SEI不够厚,而是SN分子本身在锂金属表面发生自聚合的化学反应特性。甲氧基化策略通过提升α-H电子密度,从热力学上抑制了这一反应,同时巧妙利用甲氧基的弱偶极重构了离子传输机制,并保留氰基维持高压稳定性——三种功能源于单一化学修饰,体现了分子工程的高效性。
从更广泛的视角看,固态电池领域的诸多挑战均源于组分间化学不相容:增塑剂与锂金属、聚合物与高压正极、溶剂与盐等。本研究提供了一种通用思路:深入理解分子间相互作用机制,通过精准电子结构调控实现本征相容,而非依赖物理隔离或事后修补。MPN合成路线简单、原料易得,具备规模化潜力。随着固态电池产业化加速,这种"从分子设计解决系统问题"的策略,将在开发下一代高安全、高能量密度、宽温域储能体系中发挥关键作用。
锂电正极|最新JACS:清华温博华/南大王保明/诺奖得主Whittingham,液态金属渗流网络解锁CuF₂可逆转换,300 mAh/g双电子正极
锂电电解质|最新JACS:MIT Gallant团队,自旋捕获精准识别锂金属电池电解质还原中间体
钠电正极|最新JACS:南大朱嘉/王景阳,晶面工程重构正极材料,4.03 g/cm³刷新密度纪录!
水锌电池|最新EES:Nagaiah & Shetty铁基MOF双功能催化,废酸制氯+锌电池储能一体化!
免责声明
本公众号本着推动电池领域健康发展的愿景,坚持每日推送优质的论文,努力追溯到每一篇经典且值得学习的文章。
本公众号推送的论文所有权均属于论文作者本人以及出版社,公众号仅做非盈利学术内容推送。
如果稿件不慎侵权或存在内容错误,请联系邮箱aqueousbattery@163.com,我们将立即处理。最后真诚欢迎各位老师同学积极投稿,也欢迎各位老师同学在使用本公众号时,若有改善稿件阅读质量的建议,敬请后台留言,我们将接受相关建议,不断提高本公众号的易用易读性。
