太原理工大学新专利:高结晶度铌酸锂微晶粉体

一、技术背景与问题

• 铌酸锂（LiNbO₃） 是一种重要的功能陶瓷材料，具有优良的铁电、压电、电光等性能。

• 现有问题：

• 湿化学法：操作复杂、废液处理难。

• 固相烧结法：锂易挥发、成分不均、结晶度低、杂相多（如 Li₃NbO₄、LiNb₃O₈）。

• 熔盐法：锂源易发生杂相反应和分相，难以合成纯相 LiNbO₃ 微晶。

因此，亟需一种结晶度高、成分均匀、工艺可控的 LiNbO₃ 微晶粉体制备技术。

二、核心创新点

掺杂钾离子（K⁺）和钠离子（Na⁺） 来稳定钛铁矿结构（畸变钙钛矿结构），避免锂转化为杂相；然后在 KCl + NaCl 混合熔盐中，通过奥斯瓦尔德熟化机制，使 LiNbO₃ 微晶析出并长大。

三、制备步骤（简化）

步骤一：掺杂钾/钠的铌酸锂粉体合成

• 化学式：

  (K_0.5Na_0.5)_1−xLi_xNbO₃，其中 x=0.5∼0.9

• 原料：碳酸钾、碳酸钠、碳酸锂、五氧化二铌

• 配比：(0.5−0.5x):(0.5−0.5x):x:1

• 工艺：

• 球磨（8~24h，无水乙醇）

• 烘干（60~90°C）

• 煅烧（850~1050°C，1~6h）

步骤二：与熔盐混合

• 熔盐：KCl + NaCl（摩尔比 1:1）

• 质量比（盐 : 粉体）= 1~5 : 1

• 球磨、烘干、研磨均匀

步骤三：熔盐反应 + 洗涤

• 煅烧：750~1000°C，0.5~4h

• 洗涤：100°C 蒸馏水反复洗至无 Cl⁻

• 烘干：80°C

四、产品特点

• 纯相 LiNbO₃（XRD 确认）

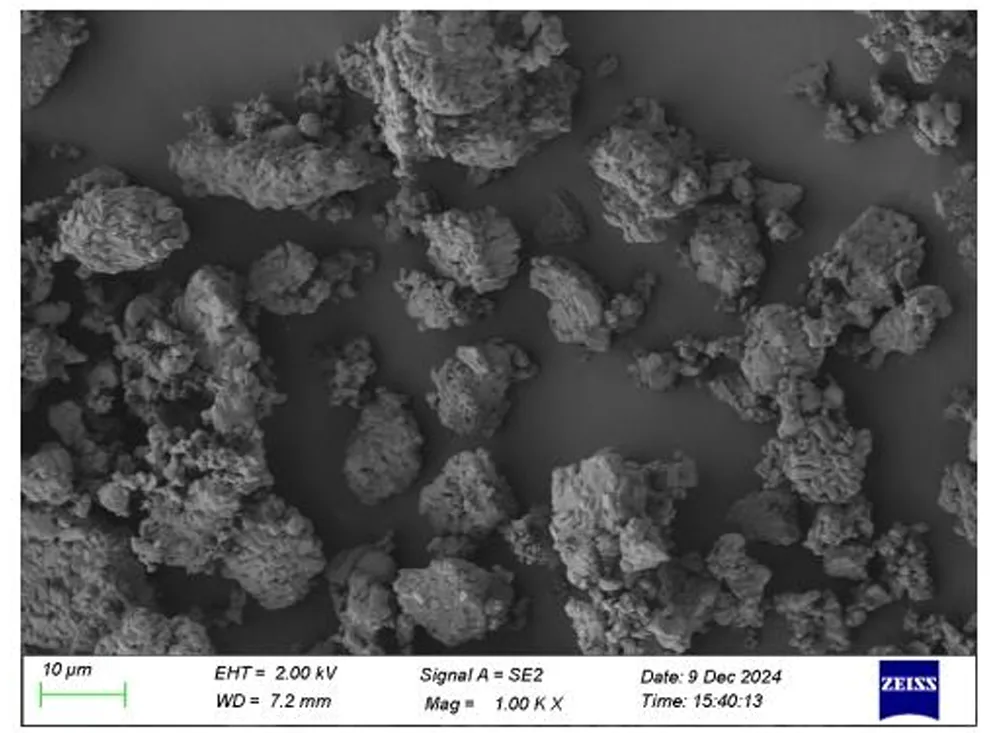

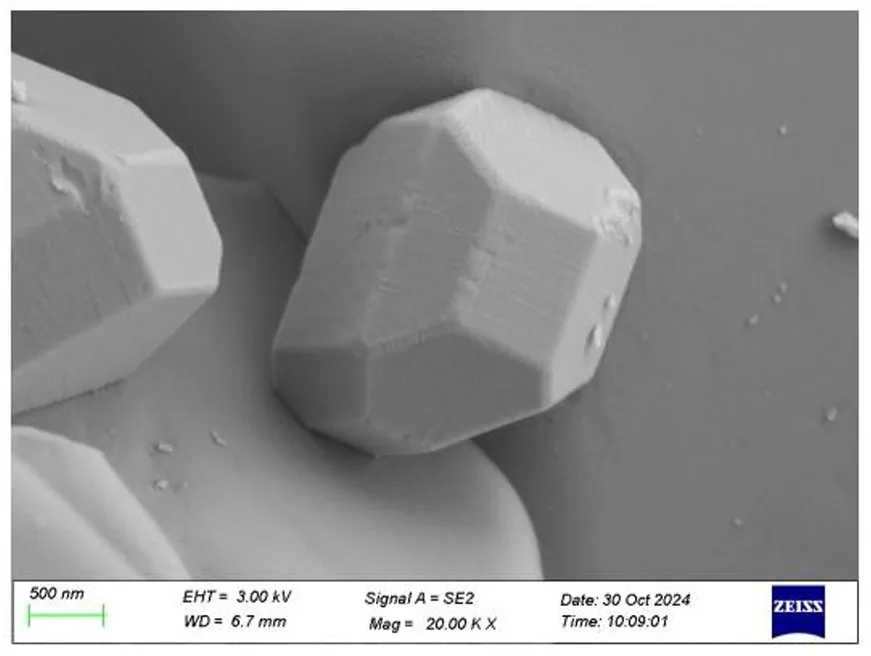

• 结晶度高，颗粒规则、分散性好

• 尺寸均匀：0.5~4 μm（取决于 x 和温度）

• 化学稳定性好，适合陶瓷原料

五、关键实验对比

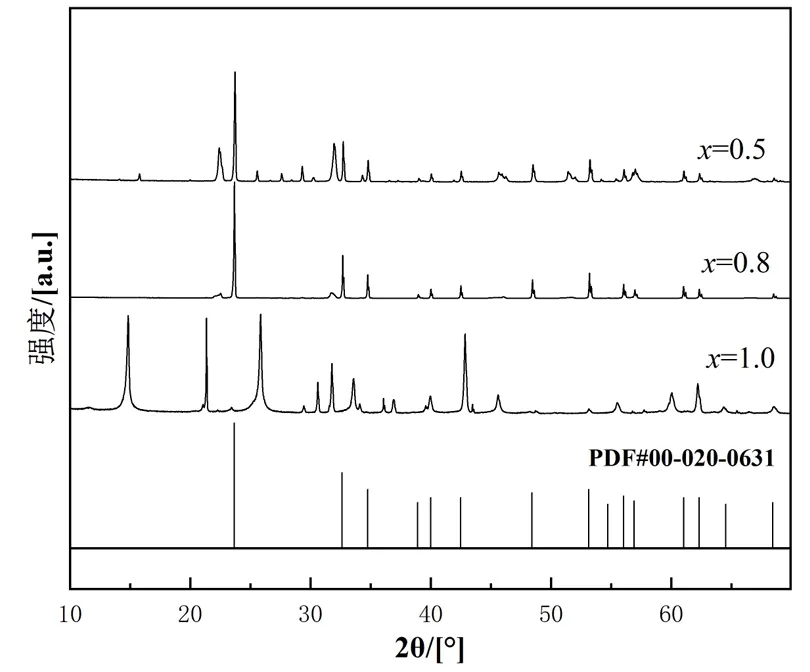

x = 0.8 为最优配比。

六、潜在应用

• 高性能铌酸锂陶瓷原料

• 光电、压电、声光器件

• 掺杂改性研究

• 微电子与光电子集成

知识产权：论文和图片的版权归论文作者或单位所有，专利权归专利权人所有，文章如有不当内容，欢迎批评指正，如有侵权请联系后台删除或修改，感谢您的支持！

投稿：非常欢迎各位专家学者在材料科学通公上介绍课题组和企业的前沿科技成果！后台联系即可。
