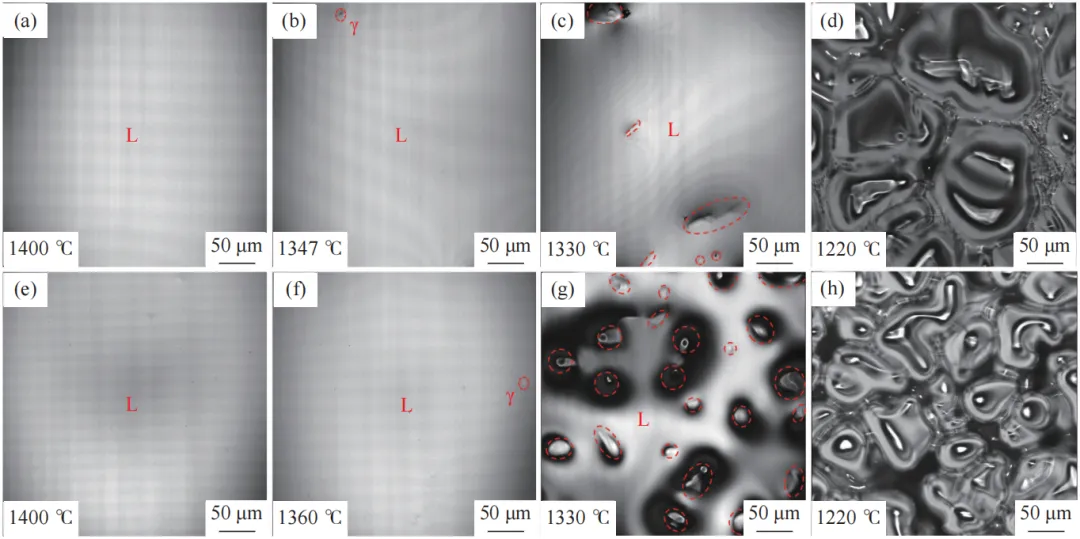

M2钢是一种钨钼系高速钢，因其优异的红硬性、耐磨性、韧性而被广泛用于制造高速切削工具和高载荷模具等。近年来，随着国内装备制造业的迅猛发展，对高速钢产品的性能也提出了更高的要求。众所周知，钢中非金属夹杂物会产生应力集中，严重时成为裂纹的起源，从而影响钢的各种性能。故在M2 高速钢的冶炼过程中，控制钢中夹杂物的尺寸、数量、大小是极其重要的任务之一。近日，太原理工大学于彦冲老师研究团队在工程科学学报上发表了题为“Ce对M2 高速钢夹杂物和碳化物的影响”的文章，使用高温激光共聚焦显微镜对M2 高速钢电渣锭的凝固过程进行原位观察并结合错配度计算，探究Ce 对M2 高速钢共晶碳化物的细化机理，为生产高品质M2 高速钢提供指导。如上图，M2高速钢电渣锭凝固过程的高温激光共聚焦显微镜HT-CLSM 观察。 (a)～(d) 1#电渣锭的凝固过程； (e)～(h) 2#电渣锭的凝固过程。https://cje.ustb.edu.cn/article/doi/10.13374/j.issn2095-9389.2025.05.12.004超高温激光共聚焦显微镜（型号VL3000DX-SVF18SP）
全球唯一的高温观察用激光共聚焦显微镜，主要由超高温加热炉和激光共聚焦显微镜等部分组成。
★ 常温下，可对材料进行二维、三维分析，具备高度测定、宽度测定、表面粗糙度测定等功能。
★ 高温下（室温~1800℃），可实现对材料组织结构变化（熔融、凝固、结晶等）的实时、原位以及高清晰观察与分析。
★ 高温下（室温~1400℃）进行拉伸、压缩以及三点弯曲等试验，获得材料在相应温度下的力学参数和高温原位图像。
