【论文推送】太原科技大学|Metall. Mater. Trans. A:孪晶界如何加速界面再结晶——316H 钢高温压缩连接机理解析

🧾 Microstructure Evolutions and Interfacial Bonding Mechanism of 316H Stainless Steel During High-Temperature Plastic Deformation Bonding

👤 F. Qin；L. Wu；Y. Li；X. Zhao；F. Li

🏫 太原科技大学｜上海高等研究院

📘 Metall. Mater. Trans. A

📅 2026，57A(1): 202–224

🔗 https://doi.org/10.1007/s11661-025-08024-8

🏗️ 研究背景

⚙️ 316H 奥氏体不锈钢凭借出色的高温强度、抗疲劳性与耐蚀性，广泛用于大型换热器重型锻件和核反应堆支撑环。

🏭 传统路线依赖大型铸锭整体锻造，但铸锭的宏观偏析与缩松缺陷根深蒂固，难以根除，严重制约锻件性能。

💡 受增材制造理念启发，"金属增材锻造"技术被提出：在真空、高温、大变形条件下，通过高温塑性变形连接实现界面完全愈合，将多块材料无缝结合为一体。

🔬 这项技术的核心挑战在于：界面在高温大应变下如何再结晶？晶界迁移如何驱动界面愈合？工艺参数怎样影响最终力学性能？ 这些问题在 316H 体系中尚缺乏系统答案。

📌 本文正是以这套技术为背景，系统研究了温度、应变量与保温时间三大工艺参数对 316H 界面微观组织演变和结合机制的影响。

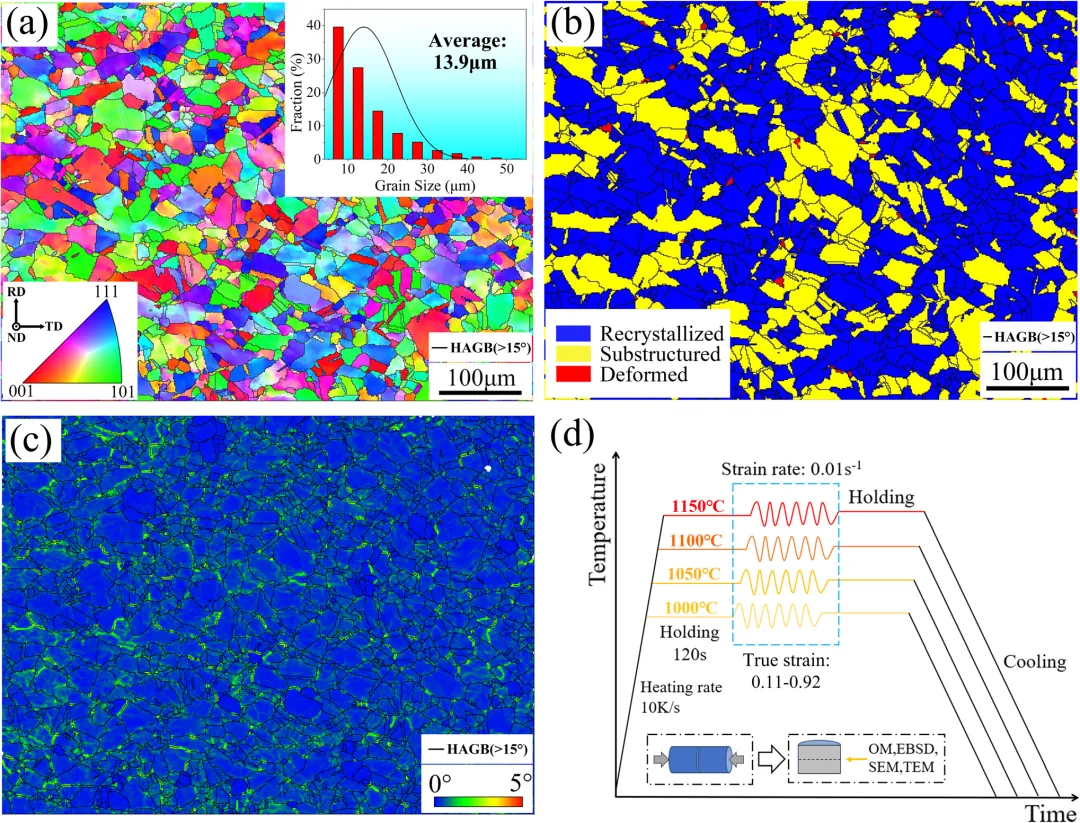

热压缩实验工艺示意图

🧪 实验设计

🧱 实验对象为 316H 奥氏体不锈钢，采用热压缩结合工艺，应变速率固定为 0.01 s⁻¹，系统改变三组参数：变形温度（1000–1150 ℃）、真应变（0.11–0.92）、保温时间（0、2、5 min），水冷终止组织演变。

🔬 表征手段形成从宏观到纳米的完整证据链：光学显微镜（OM）与 SEM 观察界面形貌；EBSD（步长 1.0–1.5 μm）分析再结晶分数、晶界取向差与孪晶界比例；TEM 直接观察界面位错演变；EDS 确认界面氧化物成分。

💪 纳米力学性能测试由 MML NanoTest Vantage 完成，采用 Berkovich 金刚石压头，最大载荷 5–100 mN，同步开展纳米动态力学分析（Nano-DMA），在 1–100 Hz 频率范围内获取 tan δ 值，用于表征不同晶粒状态下的阻尼行为与位错密度差异。

📊 主要结果

1️⃣ 应变量：最关键的界面愈合驱动力

📐 在 1100 ℃下，随真应变从 0.11 增至 0.92，界面结合率 W_Bonding 从 16.5% 跃升至 79.2%——四个应变梯度间的差异远超温度和保温时间的影响。

🔍 EBSD 结果揭示了清晰的演变路径：应变 0.11 时，界面呈平直状，再结晶分数仅 5.25%；应变 0.36 时，晶界开始弓出，LAGB 向 MAGB 转变，CDRX 特征出现；应变 0.69 时，界面大幅弯曲并局部消失，晶粒细化至平均 10.67 μm；应变 0.92 时，界面完全被等轴再结晶晶粒取代，平均晶粒尺寸回升至 23.8 μm（晶粒长大）。

🧵 KAM 图进一步表明：低应变时位错密度最高，随应变增大，再结晶持续消耗储存能，位错密度逐步降低——这正是 DRX 自持驱动的直接体现。

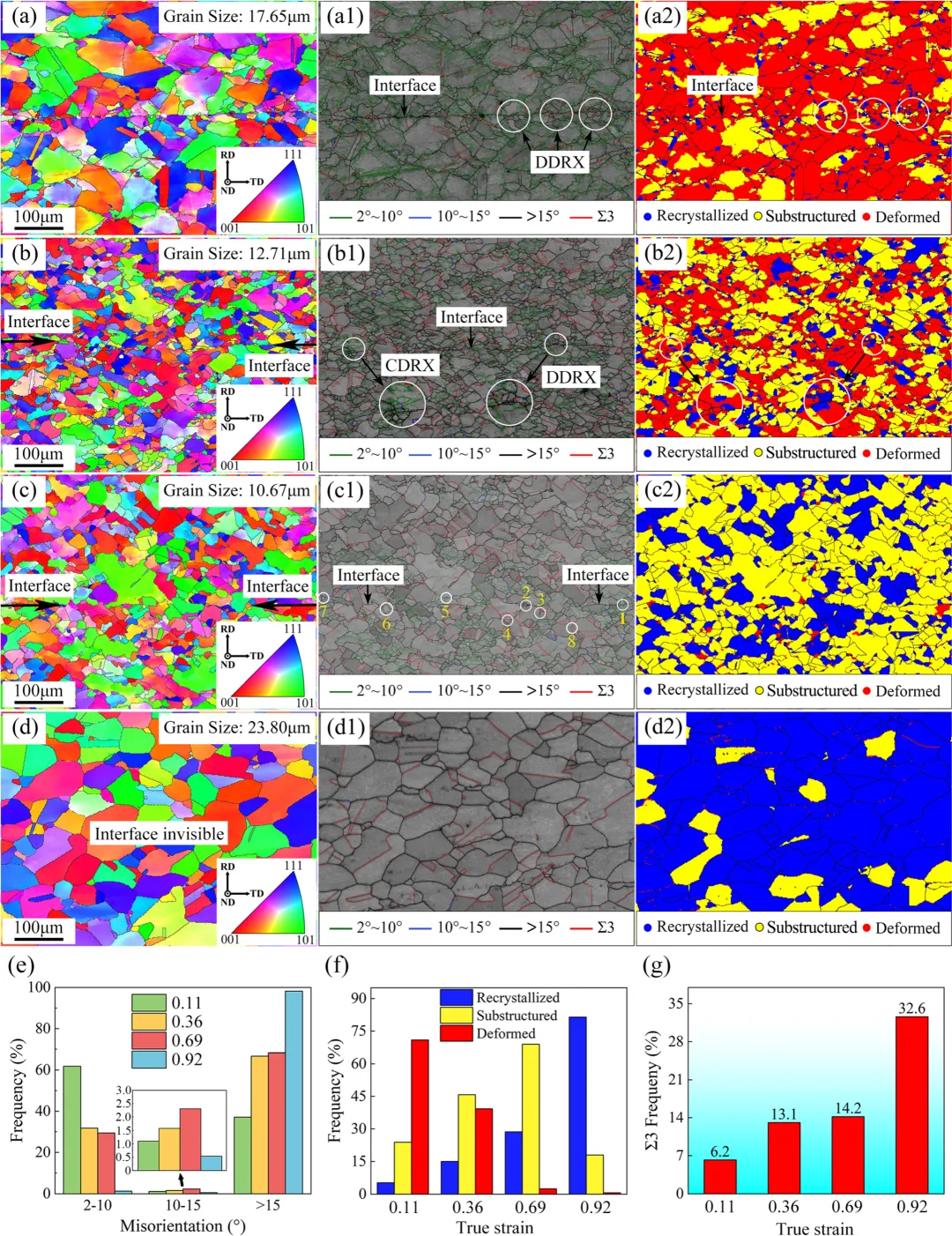

不同应变下界面 IPF 图 + 再结晶分数图

2️⃣ 变形温度：加速晶界迁移，促进界面消失

🌡️ 在 0.69 真应变下，变形温度从 1000 ℃升至 1150 ℃，W_Bonding 从 63.3% 增至 77.4%，再结晶分数从 27.14% 升至 34.86%。

🔄 温度的作用机制与应变不同：温度不是提供更多位错，而是通过 Arrhenius 关系提升晶界迁移率 M，使晶界以更快速度扫过界面，加速再结晶晶粒吞噬原始界面的过程。

⚠️ 值得注意的是：1100 ℃是一个转折点——低于此温度，CDRX 主导（大量 MAGB），晶粒细小均匀；高于 1100 ℃，DDRX 机制占主导，晶粒显著粗化。R3 孪晶界比例也随温度升高而持续增大，与再结晶晶粒体积分数高度正相关。

3️⃣ 保温时间：完成再结晶"最后一公里"

⏱️ 热压缩后原位保温（相当于退火处理）对界面愈合具有决定性补充作用：不保温时再结晶分数仅 28.6%；保温 2 min 升至 57.1%；保温 5 min 进一步升至 72.6%，界面完全愈合。

🪢 伴随保温时间延长，R3 孪晶界比例从 14.2% 大幅增至 48.3%，孪晶界的形成降低了再结晶晶粒的晶界总能量，反过来促进晶界迁移加速进行，形成正向循环。

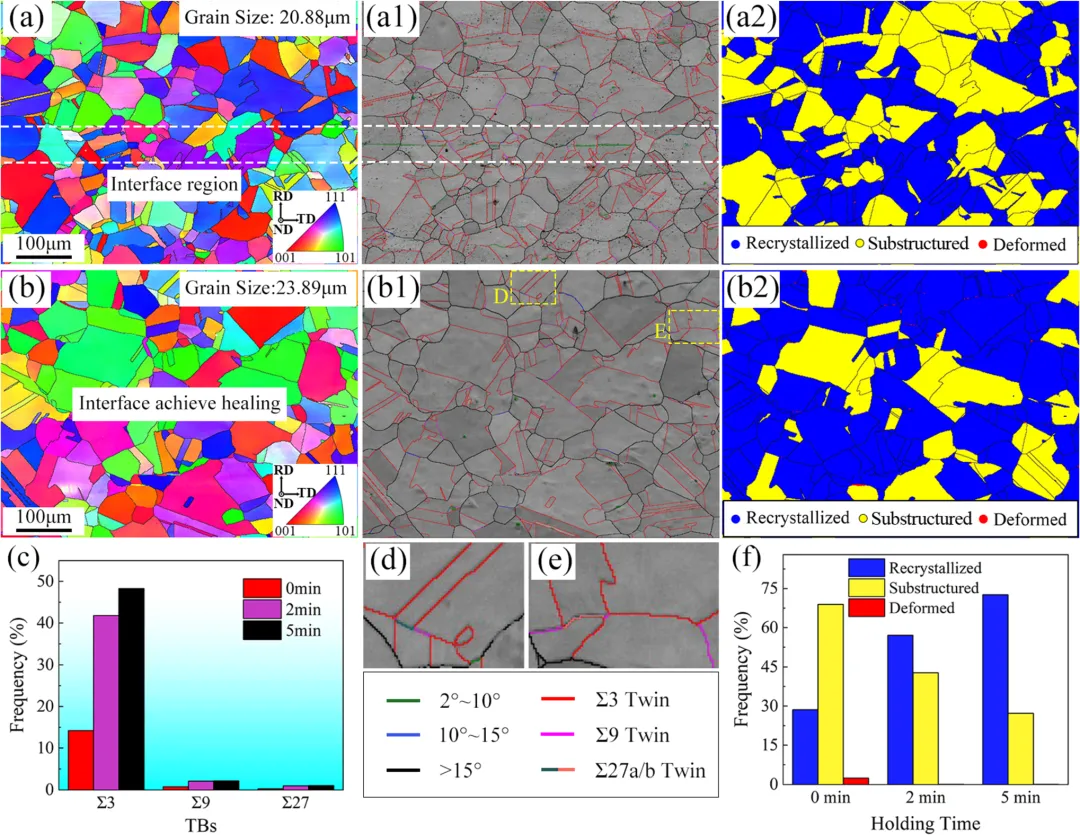

不同保温时间下 IPF 图 + 再结晶分数统计

4️⃣ 纳米力学：最优工艺下界面性能追平基体

💪 MML NanoTest Vantage 纳米压痕测试对三组样品（应变 0.36、应变 0.69 无保温、应变 0.69 保温 5 min）进行系统表征。

📊 关键结果如下：

• 应变 0.36 样品界面区域纳米硬度高于基体，反映未完全再结晶引起的加工硬化残留。
• 应变 0.69 无保温样品界面与基体的最大偏差率（u_MDR）达 47.6%，性能差距显著。
• 应变 0.69 + 保温 5 min
   样品界面区域 u_MDR 降至 7.85%，与基体的差距几乎消失；屈服强度计算值为 244.97 MPa，与标准 316H 室温拉伸数据高度吻合。

📉 Nano-DMA 测得的 tan δ 值揭示了微观物理图像：粗大变形晶粒 tan δ 最高，再结晶晶粒 tan δ 明显更低——直接反映位错密度随再结晶推进而系统降低的过程。

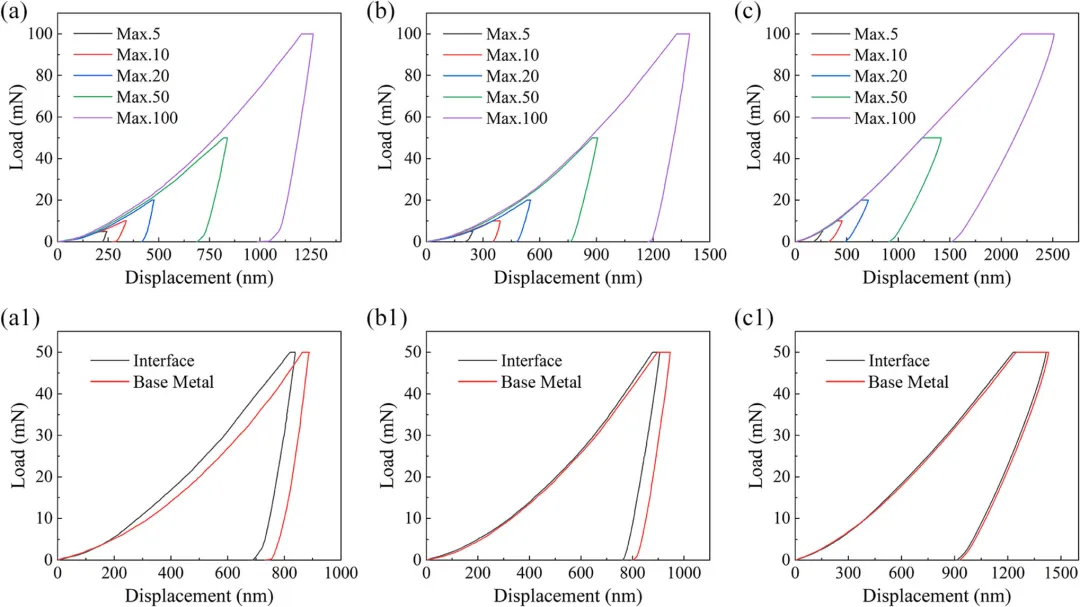

纳米压痕载荷-位移曲线对比图

🧠 机理解析

🔑 界面愈合的核心驱动力是界面两侧的变形储存能梯度，即晶界两侧位错密度差异所产生的能量差 ΔE，驱动晶界向高位错密度一侧迁移。

热压缩初始阶段，大量位错在界面附近堆积，界面晶界向高储能区弓出，形成再结晶晶粒优先形核的位置（DDRX 特征）；同时，原晶粒内部亚晶通过连续转动累积取向差，LAGB→MAGB→HAGB 渐进演变，构成 CDRX 另一条路径。

🪢 R3 孪晶界在整个过程中扮演了"加速器"的角色：孪晶界迁移速率高于普通随机晶界，通过"生长事故"机制在迁移前沿不断产生新 R3 界面，降低系统总晶界能，既加速 DDRX 晶粒从原晶界脱附，又促进 CDRX 亚晶转变为高角晶界。两种 DRX 机制相互叠加，共同推进界面消融。

🧱 保温处理为再结晶的"收尾"提供了时间窗口：细小 DRX 晶粒持续长大、孪晶大量生成、界面氧化物（MnCr₂O₄ 尖晶石粒子）随氧离子向基体扩散而逐步弥散，最终界面完全消失，力学性能恢复至基体水平。

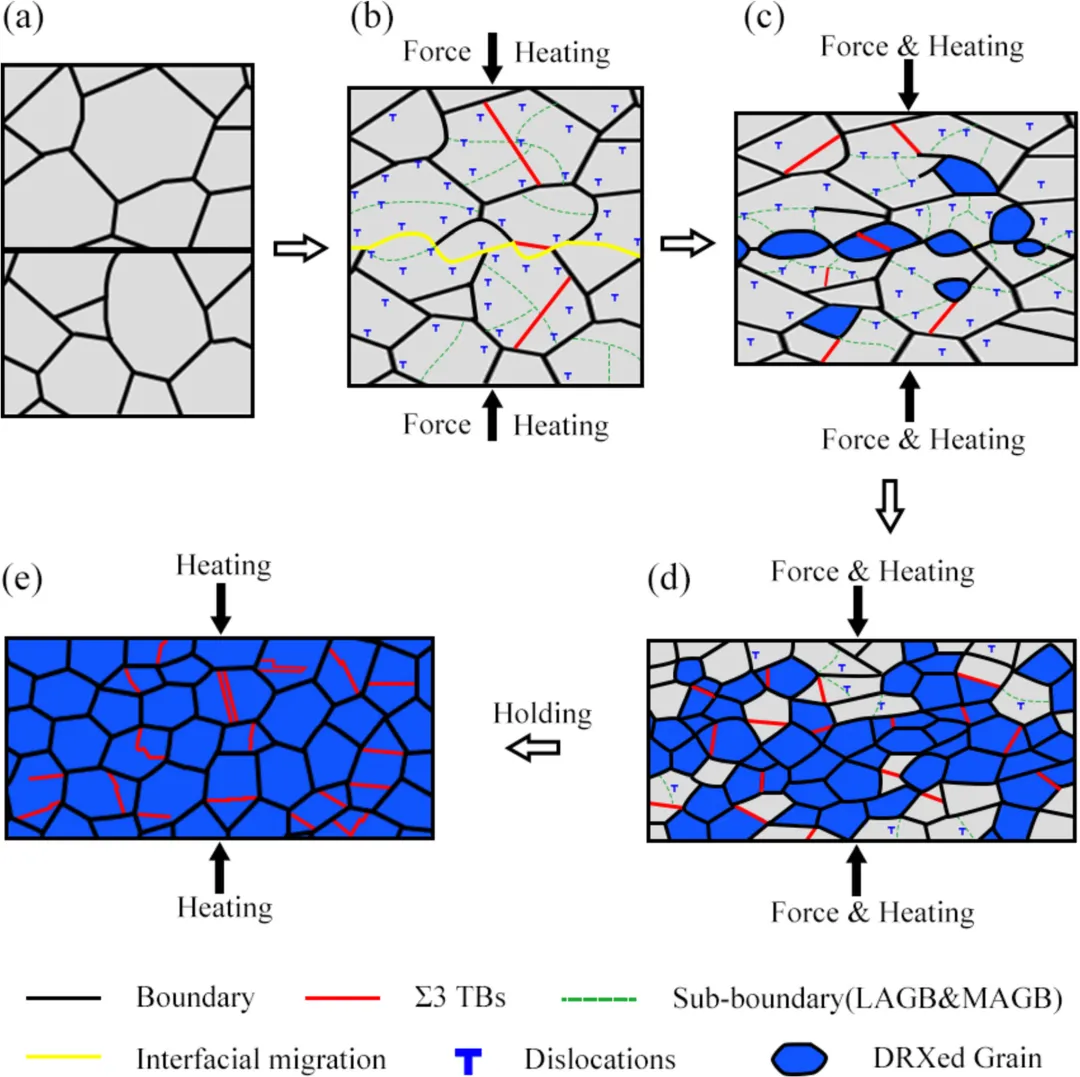

界面结合机理全流程示意图

🧾 全文总结

🔹 应变、温度和保温时间均正向促进 316H 界面愈合，其中应变量影响最显著——W_Bonding 随真应变从 0.11 增至 0.92，界面结合率从 16.5% 升至 79.2%。

🔹 界面再结晶以 DDRX 与 CDRX 双机制并行推进，R3 孪晶界的形成与快速迁移显著加速了界面晶粒的生长与界面消融。

🔹 界面氧化物以稳定 MnCr₂O₄ 形式残留，是制约完全愈合的关键物理障碍，延长保温时间有助于其扩散弥散。

🔹 MML NanoTest Vantage 纳米压痕测试证实：1100 ℃、真应变 0.69、保温 5 min 条件下，界面区域力学性能与基体的偏差率降至 7.85%，基本达到与母材等性能的冶金结合。

✅ 亮点与启示

✅ 本文首次在 316H 体系中系统量化了应变、温度、保温三因素对界面结合率 W_Bonding 的独立贡献，为金属增材锻造工艺窗口的精确设计提供了数据基础。

✅ DDRX 与 CDRX 双机制并行推进界面愈合的证据链完整——从 KAM 图位错演变、晶界取向差分布到 TEM 直接观察，逐层递进。

✅ MML NanoTest Vantage 纳米压痕 + Nano-DMA 联用策略，实现了对微区力学性能（硬度、弹性模量、屈服强度）与阻尼行为（tan δ）的同步表征，为"界面愈合程度"提供了远超宏观测试分辨率的定量评价工具。

✅ R3 孪晶界作为"加速器"的角色被清晰揭示，对低层错能 FCC 体系（奥氏体不锈钢、镍基高温合金等）的固态连接工艺优化具有直接参考价值。

✅ 研究结论对重型核电锻件、大型换热器结构件等高端装备的制造工艺路线具有直接工程迁移意义。

🏷️ 关键词

316H 奥氏体不锈钢｜高温塑性变形连接｜动态再结晶｜界面晶界迁移｜R3 孪晶界｜EBSD｜纳米压痕｜MML NanoTest Vantage｜界面愈合机制｜金属增材锻造｜tan δ 阻尼分析
