Nano Res.[能源]│太原理工大学桑胜波/马佳楠:基于微脊结构的可编程多响应MXene执行器

近年来，柔性执行器因其能够通过响应外部刺激（包括光、湿度、热、pH值、溶剂、磁场和电场）将环境能量转化为机械能量而受到了显著关注。这些执行器能够实现类似于生物肌肉的连续变形和复杂运动，在微电子机械系统（MEMS）、生物医学设备和智能机器人的应用中展现了巨大的潜力。MXene (Ti₃C₂T_x) 以其卓越的亲水性、卓越的导电/导热性和卓越的机械强度而闻名，已成为开发刺激响应执行器的理想候选材料。然而，当前基于 MXene 的执行器无法同时实现多重刺激响应和可编程变形，这限制了它们在现实场景中的实际应用。

本研究开发了一种具有可编程变形能力的多重响应 MXene 执行器，其由具有微脊结构的 MXene 薄膜与石蜡（PW）/Fe₃O₄ 复合薄膜组成。基于 MXene 与 PW&Fe₃O₄ 薄膜不同的亲水性，该双层执行器在湿度与光照作用下呈现出独特的膨胀/收缩行为。这种双层界面应变不匹配效应驱动了 MXene/PW&Fe₃O₄ 执行器的形变。Fe₃O₄ 纳米粒子的引入更赋予其磁致动能力。值得注意的是，通过调控微脊结构取向可编程执行器变形形态（如手性结构与螺旋结构）。此外，这些基础执行器可采用热焊接技术实现拼接，从而构建各类复杂三维结构。凭借其多重响应能力和可编程变形特性，该 MXene/PW&Fe₃O₄ 执行器可应用于仿生柔性机器人领域，例如仿生茉莉花、智能螺旋抓手及迷宫机器人。这项工作为 MXene 执行器的开发开辟了新途径。

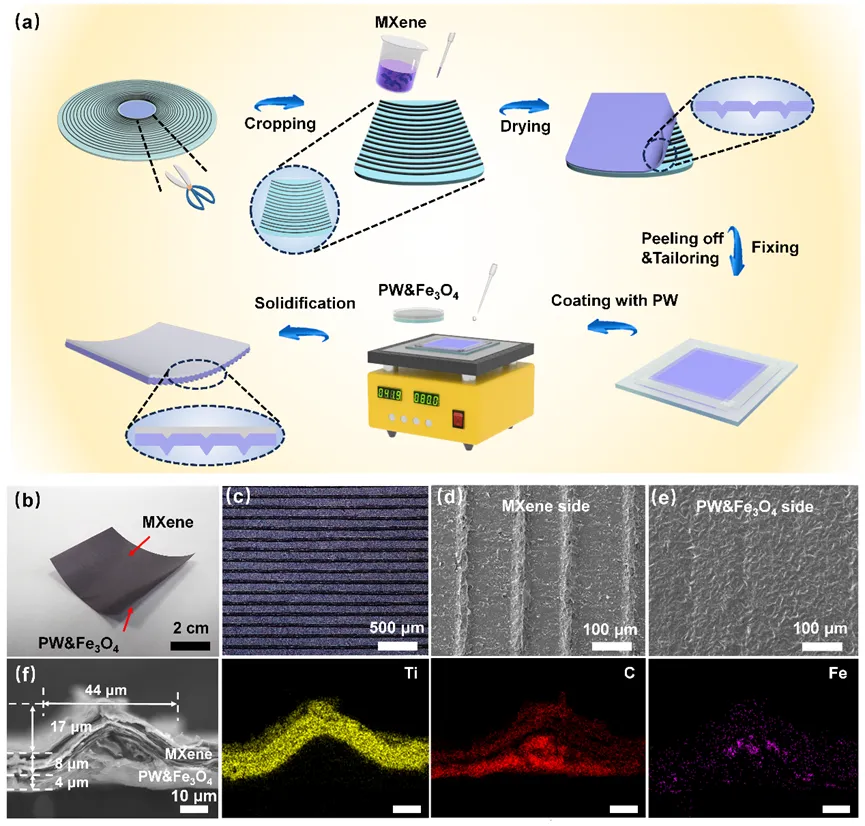

图1 多响应 MXene/PW&Fe₃O₄ 双层薄膜的制备和表征。(a) MXene/PW&Fe₃O₄ 双层薄膜的制造过程示意图。(b) MXene/PW&Fe₃O₄ 执行器的光学照片。(c) 双层膜 MXene 侧的高分辨率显微镜图像。(d–e) 双层膜的 MXene 侧和 PW&Fe₃O₄ 侧的表面 SEM 图。(f) MXene/PW&Fe₃O₄ 双层膜的横截面 SEM 图像以及相应的 Ti、C 和 Fe 元素映射图像。

图1(a) 展示了利用唱片模板制备具有微脊结构的 MXene/PW&Fe₃O₄ 双层薄膜的过程，以及薄膜的光学图像（图1(b)）。此制备过程简单且无需额外有害化学品。显微图像（图1(c)）和 SEM 表面形貌（图1(d, e)）显示 MXene 侧具有周期约 100 μm 的微脊结构，而 PW 侧相对平整。截面 SEM（图1(f)）表明 PW&Fe₃O₄ 层厚约 4 μm，MXene 层厚约 8 μm，且两者界面接触良好，MXene 层呈现约 44 μm 宽、17 μm 高的微脊结构。元素面分布分析进一步证实碳分布均匀，Ti 和 Fe 元素分别仅存在于 MXene 侧和 PW&Fe₃O₄ 侧，验证了双层结构的成功制备。

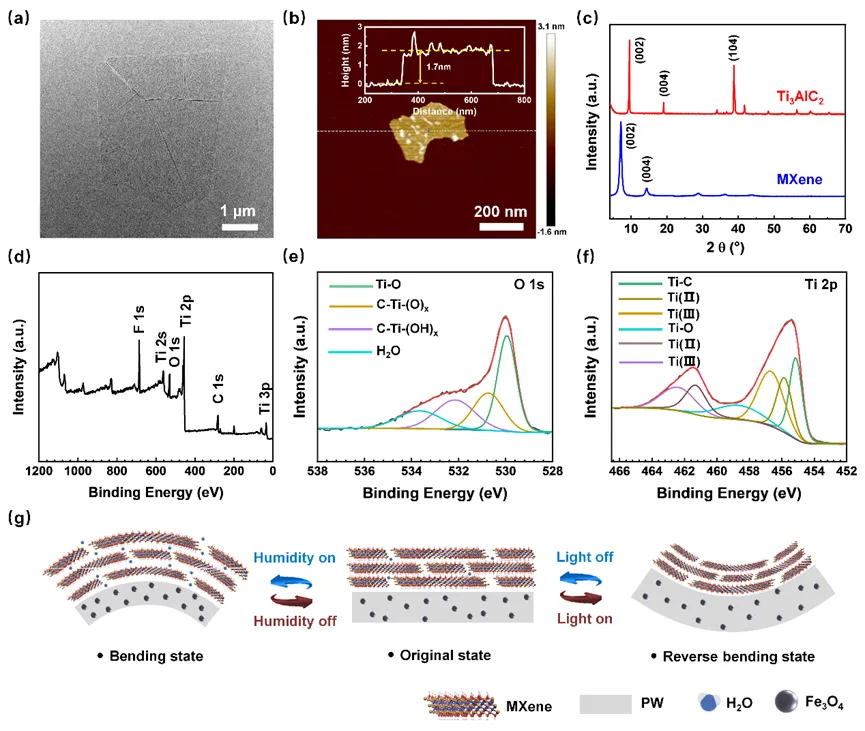

图2 MXene/PW&Fe₃O₄ 薄膜的多响应机理。(a) MXene 纳米片的 TEM 图像。(b) MXene 纳米片的 AFM 图像。(c) Ti₃AlC₂ 和 MXene 薄膜的 XRD 图案。(d) 测量 MXene 的 XPS 谱。(e) MXene 的 O 1s 光谱。(f) MXene 的 Ti 2p 光谱。(g) MXene/PW&Fe₃O₄ 双层薄膜的多响应驱动机制示意图。

通过 TEM（图(a)）、AFM（图(b)）、XRD（图(c)）、XPS（图(d–f)）等一系列表征确认 MXene 的成功合成及其表面羟基赋予的亲水性，从而阐明了 MXene/PW&Fe₃O₄ 双层执行器的多响应机制（图(g)）：亲水 MXene 层作为主动层，在湿度升高时吸水膨胀，与疏水被动的 PW&Fe₃O₄ 层产生不对称应变，驱动薄膜向 PW 侧弯曲；在光照下，MXene 的光热效应及两层材料的热膨胀系数差异导致 MXene 脱水收缩而 PW 层膨胀，使薄膜向 MXene 侧弯曲；此外，PW 基质中的 Fe₃O₄ 纳米颗粒使执行器具备磁响应能力。

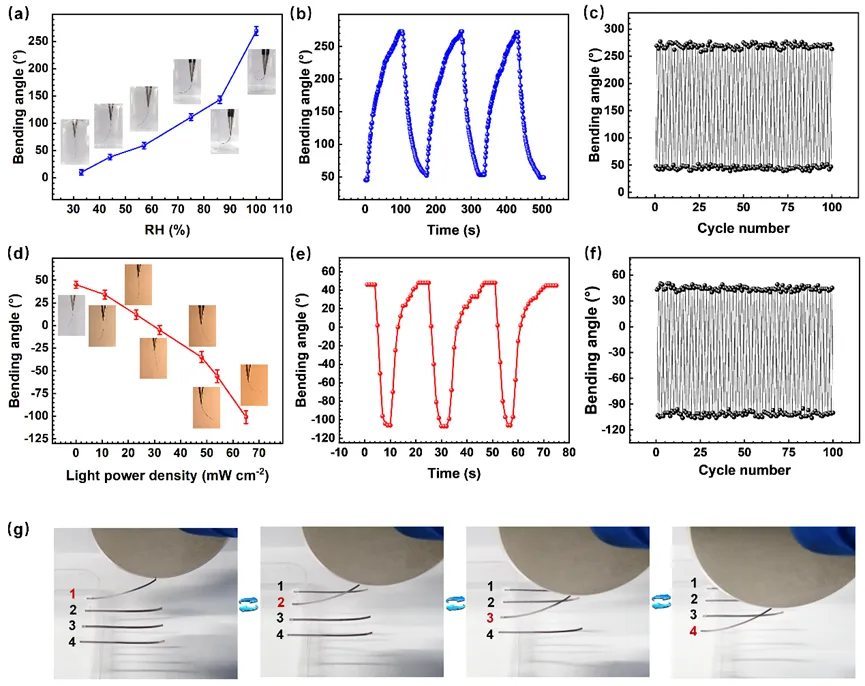

图3 MXene/PW&Fe₃O₄ 双层薄膜的多响应驱动性能。(a) 湿度刺激下双层膜的弯曲角度与相对湿度的相关性。(b) 双层膜在 RH=44% 和 RH=100% 之间的响应和恢复曲线。(c) 双层膜 100 个变形循环的耐久性测试，湿度在 RH=44% 和 RH=100% 之间切换。(d) 双层膜的弯曲角度与光功率密度之间的相关性。(e) 双层膜在 0 至 65 mW·cm⁻² 之间的响应和恢复曲线。(f) 双层膜 100 个变形循环的耐久性测试，光功率密度在 0 和 65 mW·cm⁻² 之间切换。(g) 磁场下双层膜的光学图像。

测试表明，MXene/PW&Fe₃O₄ 执行器在湿度、光照和磁场下均表现出优异驱动性能：湿度响应中（图(a–c)），相对湿度从 33% 增至 100% 时弯曲角从 10° 增大至 269°，响应/恢复时间约 97 s/48 s，循环 100 次性能稳定；光响应下（图(d–f)），光功率密度从 0 升至 65 mW·cm⁻² 时弯曲角从 45° 变为 −101°，响应更快（约 6 s/15 s），且历经 100 次循环和 30 天放置后性能保持稳定；因 Fe₃O₄ 的引入，执行器还能对磁场做出快速、精确的响应（图(g)）。多刺激驱动 100 次循环后层间仍结合牢固，无分层。

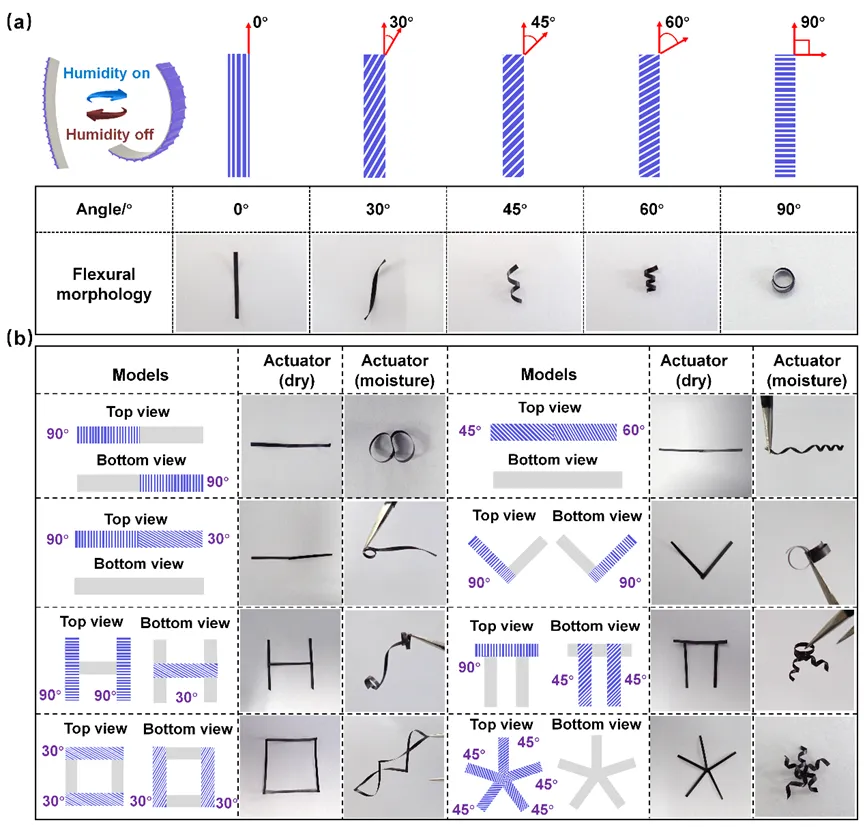

图4 MXene/PW&Fe₃O₄ 执行器的可编程复杂变形行为。(a) 具有不同微脊结构取向的矩形 MXene/PW&Fe₃O₄ 执行器在湿度驱动下的变形。(b) 由不同的 MXene/PW&Fe₃O₄ 条带通过热焊接方法组装而成的一系列复杂的三维结构；从左到右是干燥条件下真实执行器及其在潮湿驱动下变形的模型、照片。每个 MXene/PW&Fe₃O₄ 条的尺寸为 20 mm × 1.5 mm（长×宽），相对湿度为 100%。

图4(a) 展示了受植物细胞壁纤维素微纤维取向启发，通过调控 MXene/PW&Fe₃O₄ 薄膜微脊结构取向（0°–90°），可实现湿度驱动下螺旋圈数递增、长度递减的可编程螺旋变形；进一步图(b) 展示了利用 PW 热相变特性，通过热焊接将不同取向条带组装成复杂结构，可在湿度刺激下实现从二维平面到预设三维构型的可控转换，湿度移除后恢复原状，展现出超越常规软执行器的多响应性与形状可编程性。

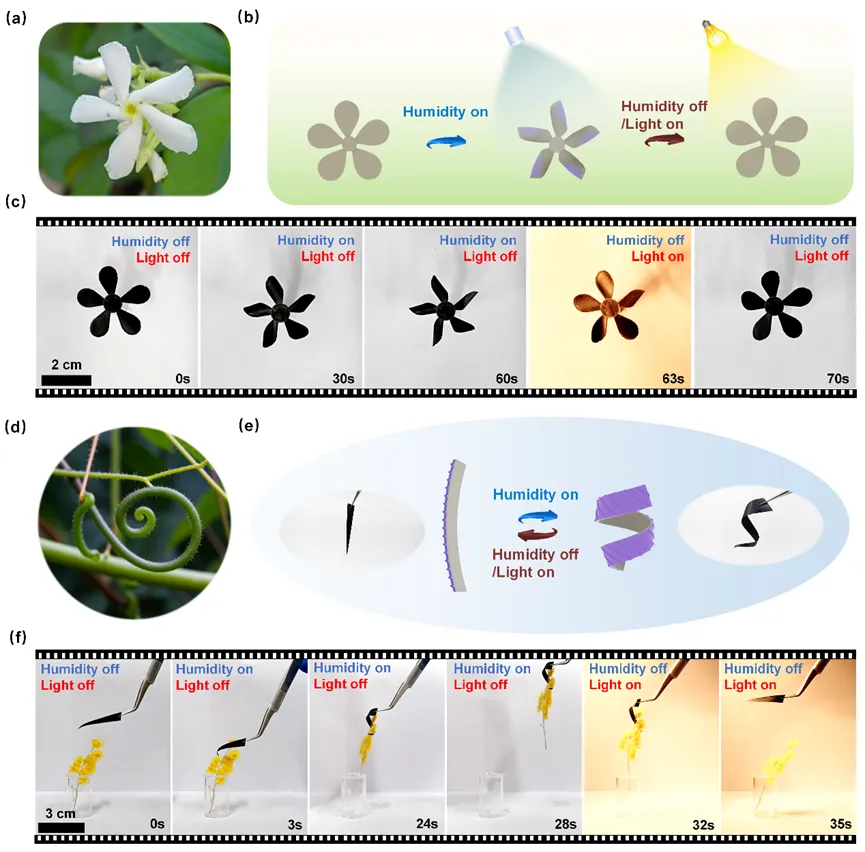

图5 (a) 万字茉莉的实物图片。(b) 仿生万字茉莉开花示意图。(c) 仿生万字茉莉开花过程的序列快照，其中相对湿度和光功率密度值分别为 100% 和 65 mW·cm⁻²。(d) 丝瓜络卷须的实物图片。(e) 智能螺旋夹具的示意图。(f) 使用湿度和光操纵智能螺旋夹具，其中相对湿度和光功率密度的值分别为 100% 和 65 mW·cm⁻²。

利用 MXene/PW&Fe₃O₄ 执行器的多响应特性，我们受万字茉莉启发，通过热焊接将五片微脊取向为 30° 的泪滴状花瓣与圆形花蕊组装成仿生花朵（图5(a–c)）。该花朵可在湿度刺激下吸水并向 PW&Fe₃O₄ 侧螺旋弯曲，实现开花；在撤除湿度并施加光照时迅速恢复平整，从而实现了湿度诱导开花、光驱动闭合的可逆仿生运动。受丝瓜卷须攀爬机制启发，我们以 45° 微脊取向的细长三角形双层薄膜制成智能螺旋夹持器（图5(d–f)）。该夹持器在湿度刺激下可螺旋弯曲并抓取物体（如重达其自重 12 倍的黄花），在光刺激下则恢复平直并释放物体，展现出结构简单、负载能力强的高性能抓取能力。

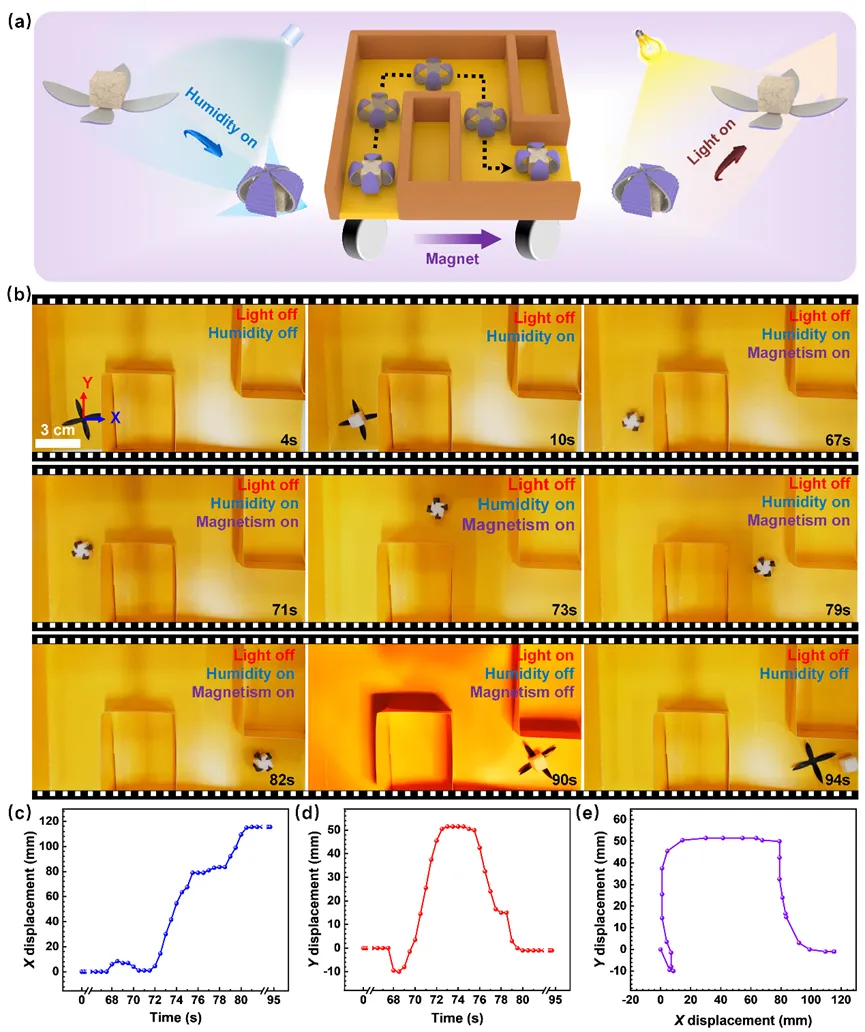

图6 迷宫机器人的多场耦合操纵。(a) 由湿度/光/磁操纵的迷宫机器人的示意图。(b) 迷宫机器人运行时的连续快照，其中相对湿度和光功率密度的值分别为 100% 和 65 mW·cm⁻²。(c, d) 分别是迷宫机器人 X 和 Y 位移的时间演化。(e) 迷宫机器人的坐标位移轨迹图。

利用 MXene/PW&Fe₃O₄ 薄膜的多响应特性，我们进一步设计了由四个微脊取向为 90° 的花瓣构成的迷宫机器人（图6(a–e)）。该机器人可通过湿度–光–磁多场耦合协同调控，依次实现抓取（湿度驱动）、沿预设迷宫路径运输（湿度与磁场协同）及释放（光场驱动）泡沫块的全流程操作，其连贯的运动轨迹验证了基于多物理场的灵活、非接触操控能力，展现出作为多功能软体机器人的应用前景。
