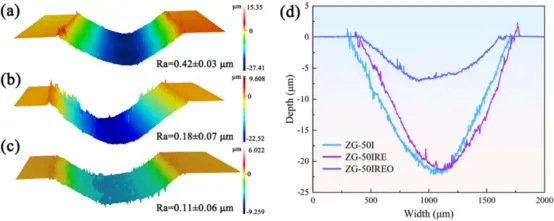

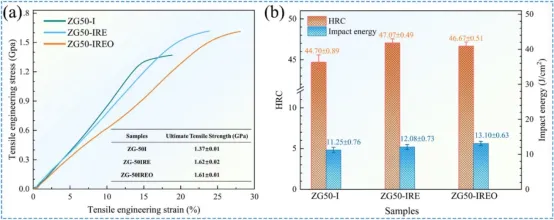

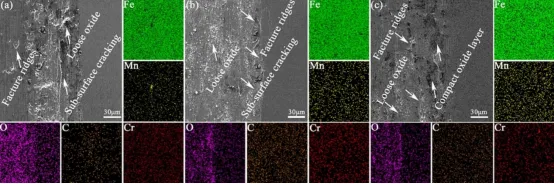

(1) 稀土元素（REEs）及其氧化物的添加显著提升了铸钢的整体力学性能。在添加镧后，硬度从44.70±0.89 HRC 提高到47.07±0.49 HRC（+7.4%），抗拉强度从1.37±0.01 GPa提高到1.62±0.02 GPa（+18.2%），冲击功从11.25±0.76 J/cm2提高到12.08±0.73 J/cm2（+5.3%）。对于镧氧化物的添加，硬度达到46.67±0.51 HRC（+16.4%），抗拉强度为1.61±0.01 GPa（+17.5%），冲击功为1.25±0.76 J/cm2（+4.4%）。此外，添加镧氧化物的钢的耐磨性提高了超过20%，同时微刮痕、微切削和压痕深度也显著降低。

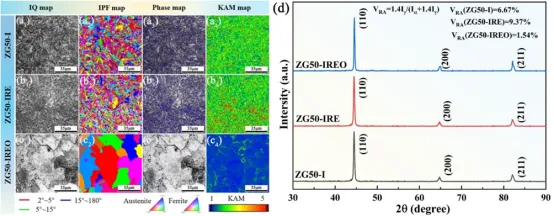

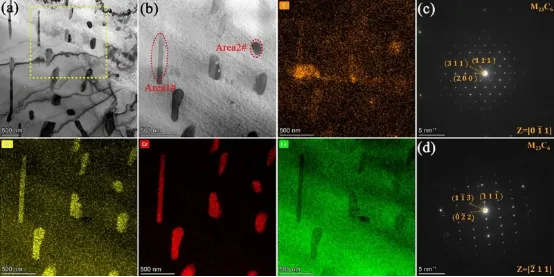

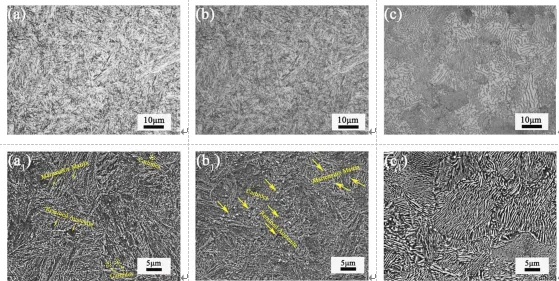

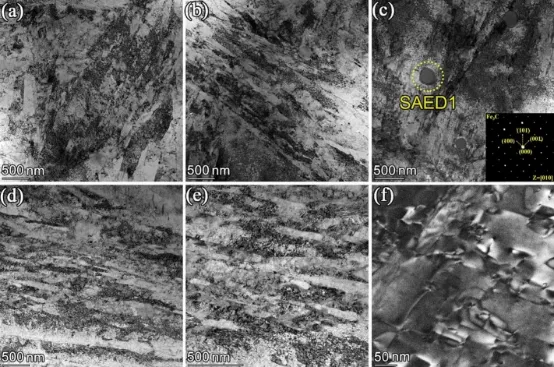

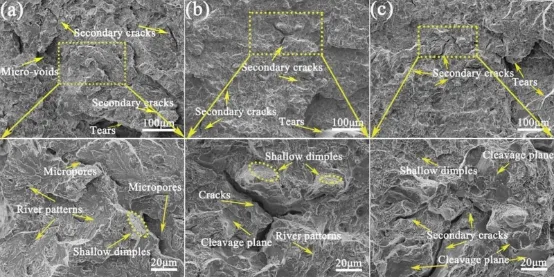

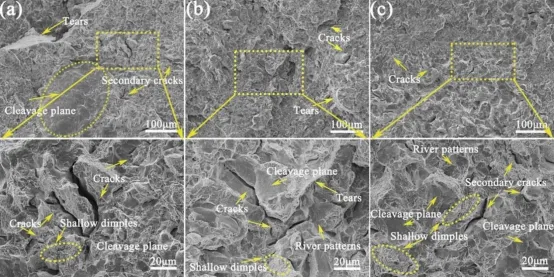

(2) 铸态基体的微观结构主要为马氏体。加入镧后，马氏体晶枝得到了细化，岛状的残余奥氏体（RA） 尺寸也减小了，从而促使断裂模式从脆性断裂转变为韧性断裂，显著提高了材料的强度、塑性和韧性。相比之下，加入镧氧化物后，铸钢的微观结构转变为完全的珠光体结构，界面处存在高密度的位错和分散的碳化物沉淀，进一步增强了强化效果。

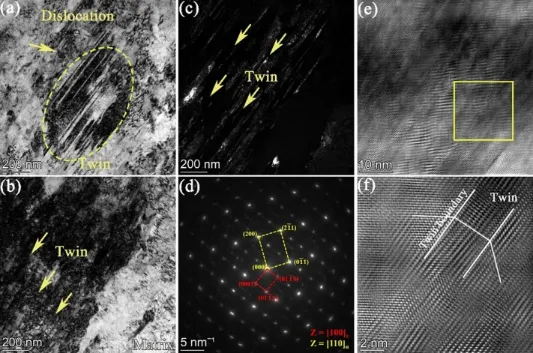

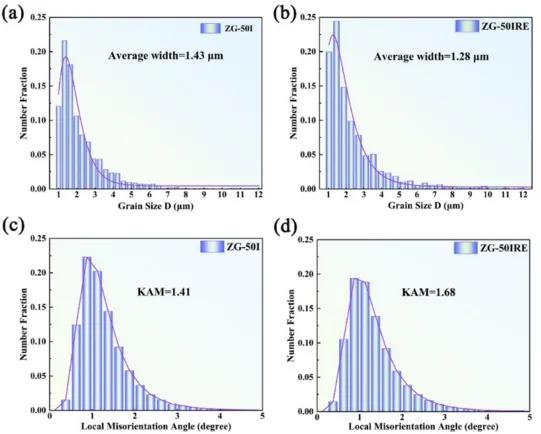

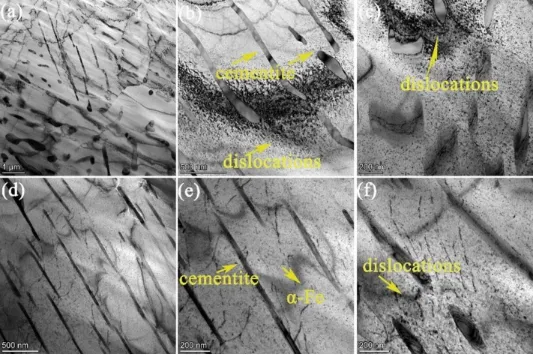

(3) 稀土元素的引入实现了晶粒细化、增加了位错密度，并使第二相粒子分布均匀。这些协同效应建立了基于晶粒细化强化、位错强化和沉淀强化的多尺度强化机制，显著改善了铸钢的强度-延展性匹配关系。
