太原理工大学 | JAC | DIC+EBSD联用:揭示GH4169镍基合金从微观到位错塞积的失效全过程

2026-05-08 15:38:21

点击蓝字

关注我们

领航科讯：祝您每天顺顺利利、开开心心。

文章导读

本文系统研究了冷轧态GH4169镍基高温合金薄板在室温准静态单轴拉伸载荷作用下的宏观力学行为、微观结构演变以及变形与断裂失效机制。研究结合了数字图像相关技术精确获取材料的全场应变和力学响应，并综合运用电子背散射衍射、扫描电子显微镜和透射电子显微镜等先进表征手段，对变形前后材料的晶界特征、晶粒尺寸、取向差分布、位错结构和断口形貌进行了深入分析。结果表明，该合金在变形后晶粒发生显著细化，亚晶界比例急剧增加，而Σ3孪晶界密度大幅下降，揭示了位错滑移是主导其室温塑性变形的主要机制，孪生行为受到抑制。合金的断裂呈现出以韧窝为主的韧性断裂特征，但也伴随少量脆性解理断裂，表现为韧-脆混合断裂模式。该研究建立了GH4169合金微观组织特征与宏观力学性能之间的内在联系，为其在航空发动机等关键承载部件中的可靠应用提供了理论依据。

创新点：小编精选创新点

本文的创新点在于系统地定量揭示了GH4169冷轧薄板在拉伸变形过程中，晶粒细化（约34%）、亚晶界比例急剧增加（近3097%）与孪晶界密度显著下降（73.5%）之间的关联，并明确指出位错演变而非孪生主导了其室温塑性变形。

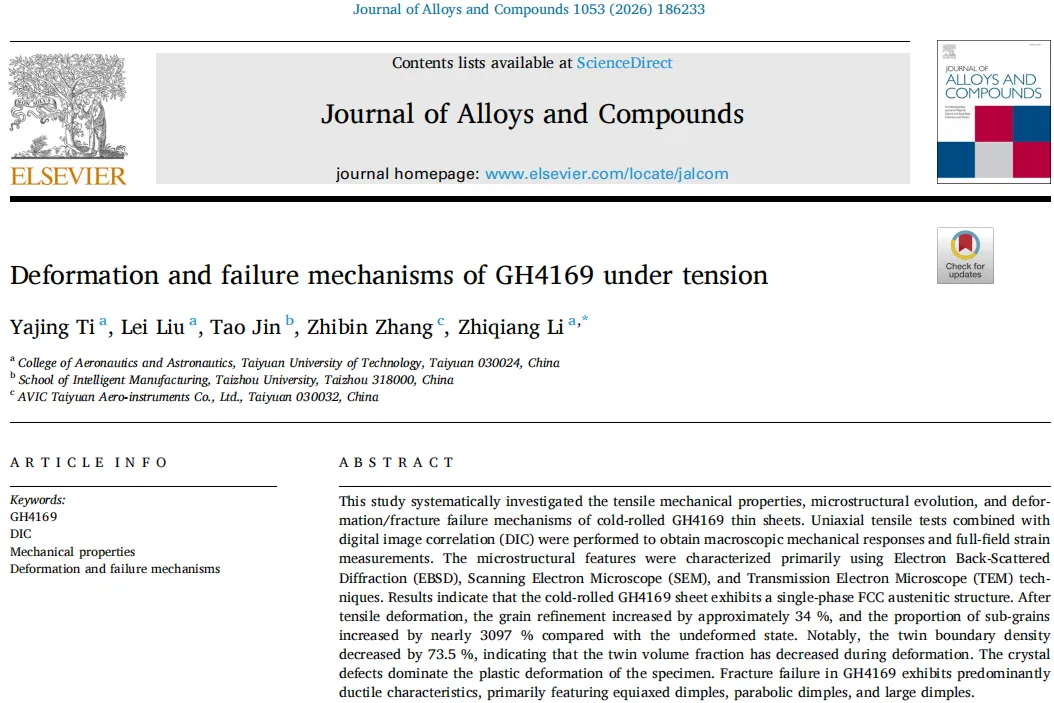

文章封面

部分截图

部分内容

重点讲解

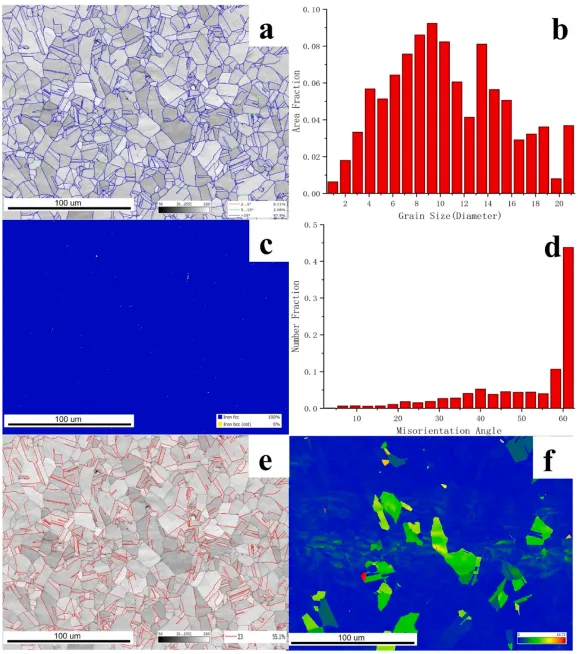

图2：该图展示了GH4169合金变形前的EBSD表征结果。图中显示合金具有平均尺寸约5.08微米的等轴晶粒，主要由FCC奥氏体相构成，并含有大量的Σ3孪晶界（占比55.1%），表明存在退火孪晶。GROD图则显示扫描区域内主要为亚结构（GROD在5°-15°之间），占比高达96.7%，而再结晶晶粒占比仅为3.4%。

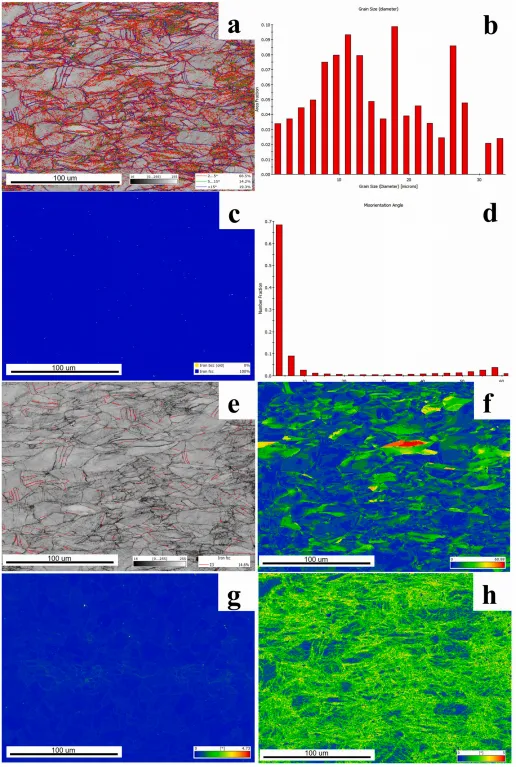

图3：该图展示了GH4169合金拉伸变形后的EBSD表征结果。与变形前相比，晶粒发生明显细化，平均尺寸降至3.35微米。亚晶界（2°-5°）比例从2.08%飙升至66.5%，而高角度晶界和Σ3孪晶界比例则分别下降了80.3%和73.5%。KAM图也直观地显示了变形后晶粒内部位错密度显著增加，证明塑性变形主要由位错运动主导。

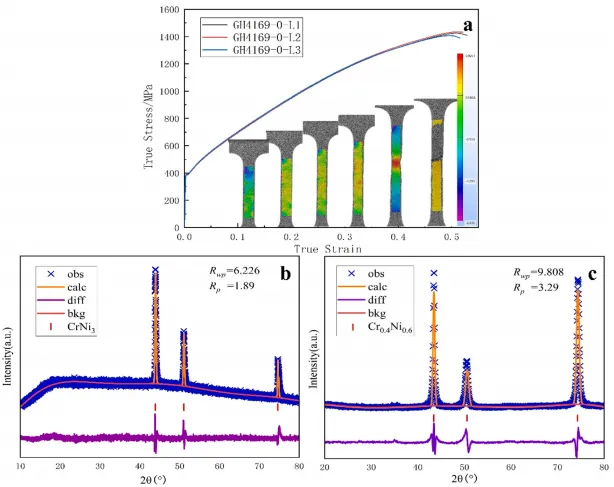

图4：该图展示了GH4169合金的力学响应和相组成。图4a的真实应力-应变曲线表明，材料经历了线弹性阶段和线性硬化塑性阶段，平均屈服强度、抗拉强度和延伸率分别为388 MPa、1410 MPa和52.3%。图4b和4c的XRD图谱及Rietveld精修结果证实，无论变形前后，合金均为单一FCC结构的γ奥氏体相，未观察到析出相。

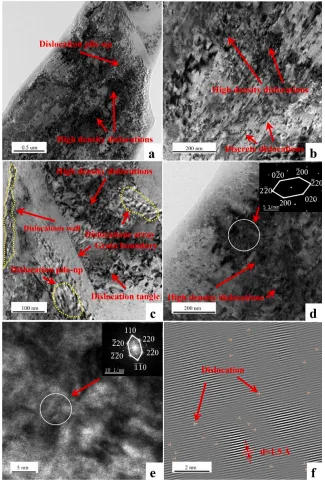

图5：该图通过TEM图像揭示了GH4169合金变形后的微观变形机制。图中可以清晰地观察到多种位错结构，包括位错缠结、高密度位错区、位错阵列、位错墙以及在晶界附近的位错塞积。选区电子衍射花样证实，即使经历了严重塑性变形，基体仍保持FCC奥氏体结构，未发生相变。高分辨像的反向傅里叶变换图像则进一步展示了高密度位错网络。

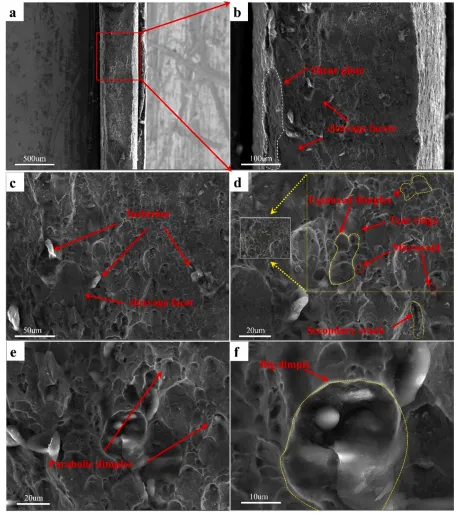

图6：该图展示了GH4169合金拉伸断口的SEM形貌。断口表面分布着大量韧窝，包括等轴韧窝、抛物线韧窝和大尺寸韧窝，这是典型韧性断裂的特征。同时，也观察到少量解理面和河流花样，表明存在脆性断裂特征。此外，还能看到夹杂物和微孔洞，其中大韧窝周围常伴有抛物线韧窝，指向大韧窝方向，表明发生了韧窝聚合过程。

全

文

总

结

本文通过对GH4169冷轧薄板的系统研究，得出以下主要结论：合金的室温塑性变形主要受位错缠结、高密度位错、位错阵列、位错墙和位错塞积等位错演化机制控制。变形导致晶粒显著细化，亚晶界比例剧增，而高角度晶界和孪晶界比例下降，表明应变局域化加速了孪晶界的开裂。晶界处因位错塞积产生的高应变梯度促进了材料的异质取向。因此，优化晶界分布（例如，通过优化固溶处理工艺增加中角度晶界或低能孪晶界的比例）有望协同提升GH4169合金的韧性和强度。
