前言
硅基负极因其高达4200 mAh/g的理论比容量，被誉为下一代锂离子电池的“圣杯材料”。然而，硅在充放电过程中超过300%的体积膨胀，极易导致电极粉化、SEI膜反复破裂，循环寿命惨不忍睹。“硅碳复合” 是业界公认的破局之道——用碳层缓冲体积膨胀、提升导电性。
今天要解读的是一项发表在 《Journal of Industrial and Engineering Chemistry》 （韩国工业与工程化学学会会刊，IF稳定在6分以上，工程化学领域老牌期刊）上的研究。该工作由太原理工大学刘一鸣团队完成。作者以廉价的石油沥青为碳源，通过简单的液相混合、碳化、碱刻蚀三步，制备出多孔硅碳复合材料，并系统揭示了沥青碳化温度和软化点这两个常被忽视的工艺参数，如何深刻影响碳层的石墨化度、弹性和刻蚀速率，进而决定最终电极的循环稳定性。其中，高软化点沥青（250°C）结合适中碳化温度（800°C）构建的“刚柔并济”碳层，使复合材料在300次循环后仍保持89.4% 的可逆容量，为低成本、高性能硅碳负极的理性设计提供了清晰指南。
1. 实验怎么做的？三步构建“核壳多孔”结构

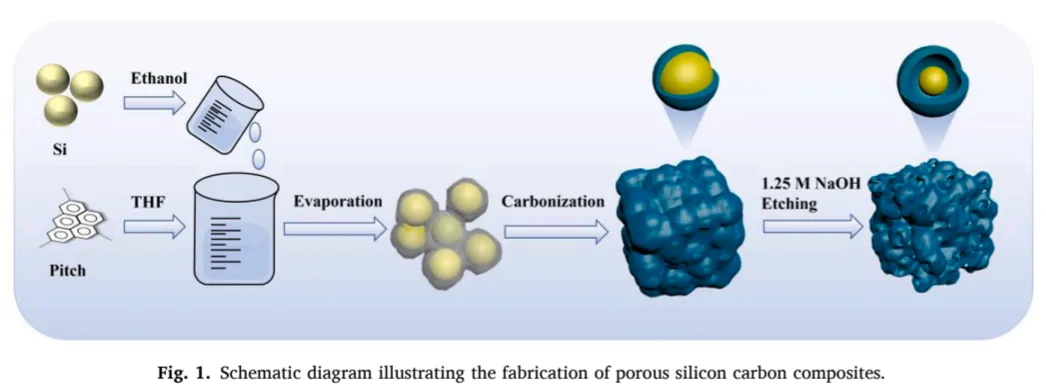

作者的设计思路非常清晰，如图1所示，分为三步走：
第一步：液相包覆——给硅纳米颗粒穿上沥青“外衣”
将100 nm的硅纳米颗粒（Si NPs）分散在乙醇中，同时将不同软化点（150°C、200°C、250°C）的石油沥青粉末溶于四氢呋喃（THF）。两者混合搅拌并蒸干溶剂，得到沥青均匀包覆的Si@Pitch前驱体。这一步的目的在于利用沥青的高碳含量和热塑性，在硅表面形成一层连续的碳前驱体层，为后续碳化提供原料。
第二步：高温碳化——沥青“外衣”变碳“铠甲”
将前驱体在氩气保护下，以5°C/min升温至700–1000°C保温4小时。沥青在此过程中发生热解缩聚，转变为无定形碳层。作者设置了四个碳化温度梯度（700、800、900、1000°C） 和三种沥青软化点（150、200、250°C），系统考察这两个变量对最终碳层结构的影响。
第三步：碱液刻蚀——造出缓冲空腔
碳化后的Si@C材料用1.25 M NaOH溶液在45°C下刻蚀100分钟。这里发生两个反应：① NaOH与碳层中的缺陷位点反应，刻蚀出孔道；② NaOH透过碳层孔隙，部分刻蚀内部的硅核。结果是：一部分硅被完全刻蚀留下空心碳壳，另一部分硅尺寸缩小，在硅核与碳壳之间形成宝贵的缓冲空间。最终产物记为P-Pxxx@Si-yyy（xxx代表软化点，yyy代表碳化温度）。
每一步的“心机”总结：
包覆：实现碳层对硅的物理约束。
碳化：调控碳层的石墨化度、缺陷密度和力学弹性。
刻蚀：创造孔隙，为硅的体积膨胀预留“呼吸”空间。
2. 材料规律解析：温度与软化点如何改写碳层“基因”
2.1 碳化温度的影响：越高越“刚”，但未必越好
结构演变：越高温，越有序，越易刻蚀

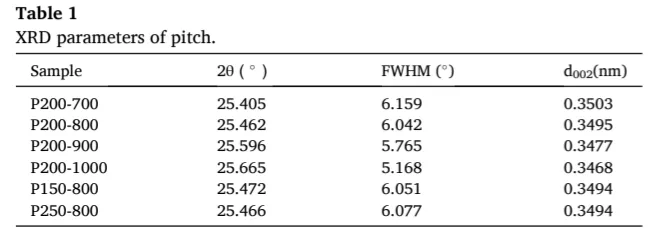

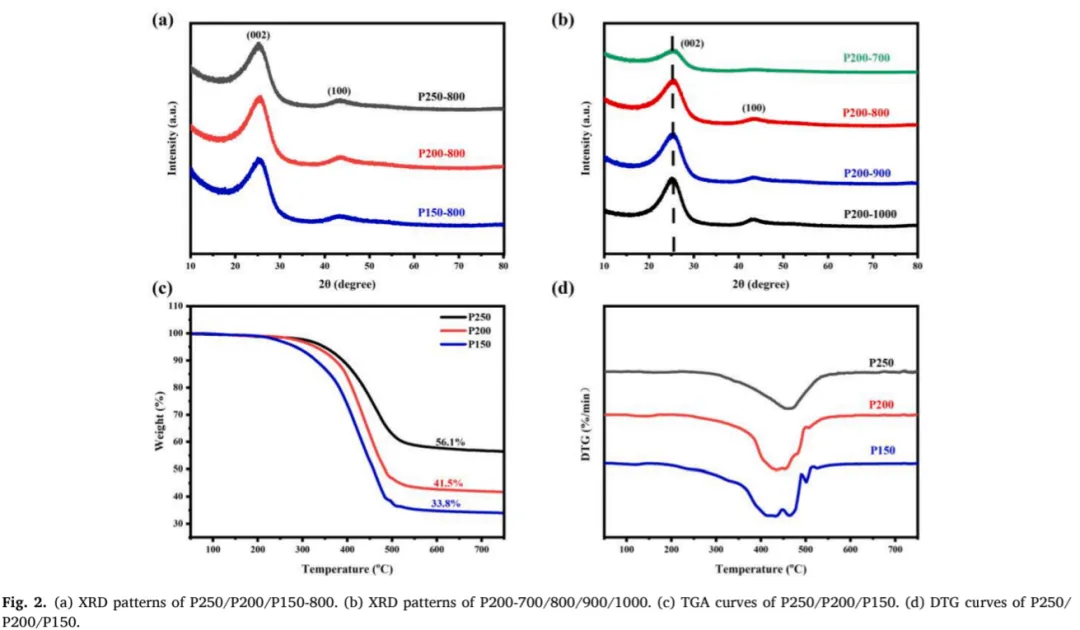

从图2b的XRD和表1数据可见，随着碳化温度从700°C升至1000°C，沥青碳的(002)峰向高角度偏移，层间距d₀₀₂从0.3503 nm缩减至0.3468 nm，半峰宽明显收窄。这表明碳层的石墨化程度逐渐提高，芳香片层堆叠更有序。拉曼光谱（图5b）给出量化佐证：Iᴅ/Iɢ比值从0.96（700°C）降至0.81（1000°C），缺陷浓度下降。
一个反直觉的现象出现了：碳化温度越高，碱刻蚀后硅含量越低（TGA测得P-P200@Si-1000中硅仅剩7.1 wt%，而700°C样品为39.1 wt%）。为什么有序碳反而更易被刻蚀？作者解释：高温碳化使碳层更致密、层间距更小，但OH⁻离子却更容易沿石墨层间渗透，导致内部硅被大量刻蚀，孔隙率显著增加（图3c-f SEM照片可见高温样品孔洞更多）。
电化学性能：800°C是“甜蜜点”
P-P200@Si-700：循环100圈后容量仅剩215.4 mAh/g，容量保持率惨烈的19.8%（图7b）。原因在于碳化温度太低，碳层尚未形成有效石墨微晶，结构松散，在循环中迅速坍塌。
P-P200@Si-800：初始容量615.3 mAh/g，100圈后保持80%（492.3 mAh/g）。
P-P200@Si-900 & 1000：初始容量分别为525.3和443 mAh/g，100圈保持率降至75.8%和55.8%。
为何高温反而衰退？ 作者指出，更高温度虽然提升了碳层导电性（有利于电荷转移），但也使碳层刚性增强、弹性下降。在面对硅的体积膨胀时，脆性的高石墨化碳层更容易开裂失效，无法持续约束硅核。800°C恰好实现了导电性与柔韧性的平衡。
2.2 沥青软化点的影响：高软化点=高残炭=更稳“铠甲”
结构差异：软化点越高，碳层越厚实

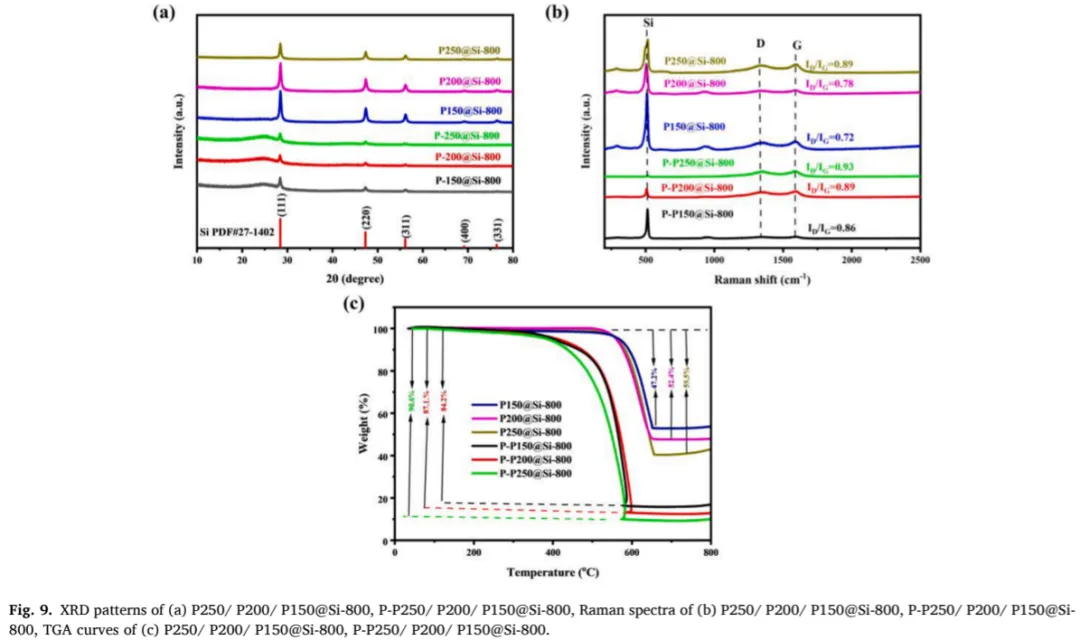

TGA分析（图2c）显示，P250、P200、P150的残炭率分别为56.1%、41.5%、33.8%。这意味着相同质量下，高软化点沥青碳化后留下的碳更多。在复合材料中，这直接体现为更厚的碳包覆层和更高的碳含量（图9c）。拉曼光谱（图9b）显示，刻蚀后高软化点样品的Iᴅ/Iɢ比更高（P-P250@Si-800为0.93），因为厚碳层中缺陷总量更大。
SEM照片（图8）直观呈现了差异：低软化点P150形成的碳层不均匀，刻蚀后结构松散；而P250则保持了完整的包覆形貌，孔隙分布更规整。
电化学性能：P250完胜

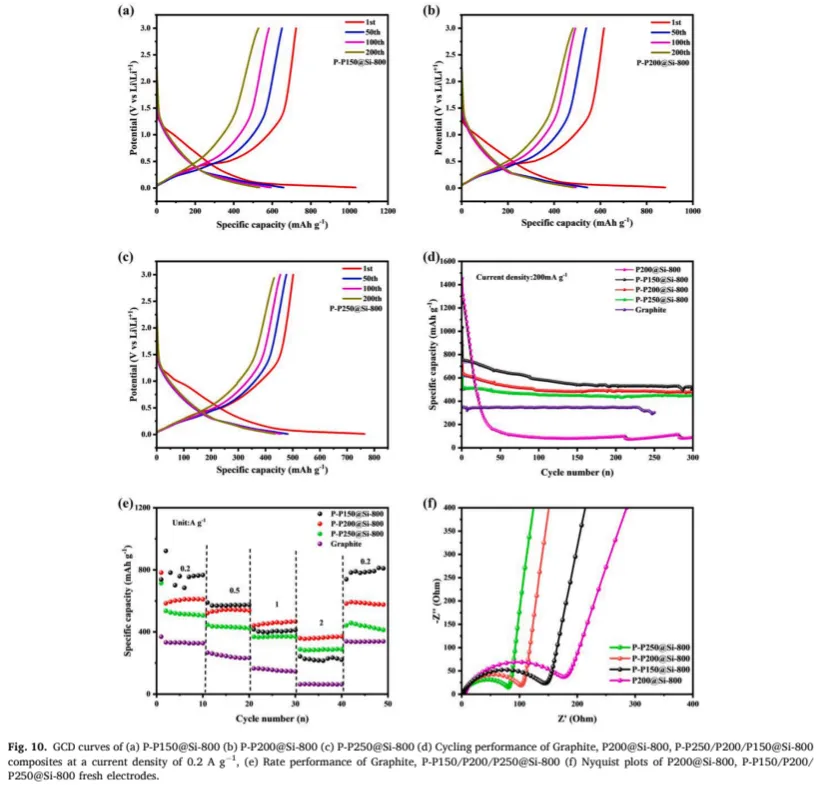

循环性能对比（图10d，0.2 A/g）：
| | | |
|---|
| | | |
| | | |
| P-P250@Si-800 | 501.8 | 449.1 | 89.4% |
虽然P-P250的初始容量略低（因为碳含量高，硅活性物质比例相对少），但其容量保持率高达89.4%，远超另外两者。倍率性能（图10e）和阻抗谱（图10f）同样证实P-P250在高电流密度下的容量恢复能力和电荷转移速率最优。
为什么高软化点沥青更优？
热稳定性好：高软化点沥青轻组分少，碳化时不易剧烈发泡，形成的碳层更均匀致密。
残炭率高：能在硅表面构建更厚的碳层，提供更强的机械约束力，有效缓冲体积膨胀。
结构完整性：如循环后电极SEM（图12）所示，P250样品表面裂纹极少，而对比样品已出现大面积活性物质剥落。
（备注：未刻蚀的实心包覆材料（P250@Si-800））
3. 构效关系总结：一图看懂碳层的“平衡艺术”
我们将上述规律凝练为以下逻辑链：
碳化温度↑ → 石墨化度↑ → 导电性↑、刻蚀速率↑ → 碳层弹性↓ → 长循环结构稳定性↓
软化点↑→ 残炭率↑ → 碳层厚度↑、包覆均匀性↑ → 机械约束力↑ → 长循环结构稳定性↑
最佳组合 = 高软化点（250°C）+ 适中碳化温度（800°C）
该组合下的碳层既具备足够的石墨微晶导电网络（保证电子传输），又保留了适度的无序结构赋予的柔韧性（吸收体积应变），同时较厚的包覆层提供了强大的物理束缚。NaOH刻蚀引入的丰富介孔/大孔（图6b典型的IV型等温线）进一步为锂离子传输开辟了高速公路，并为硅膨胀预留了缓冲间。

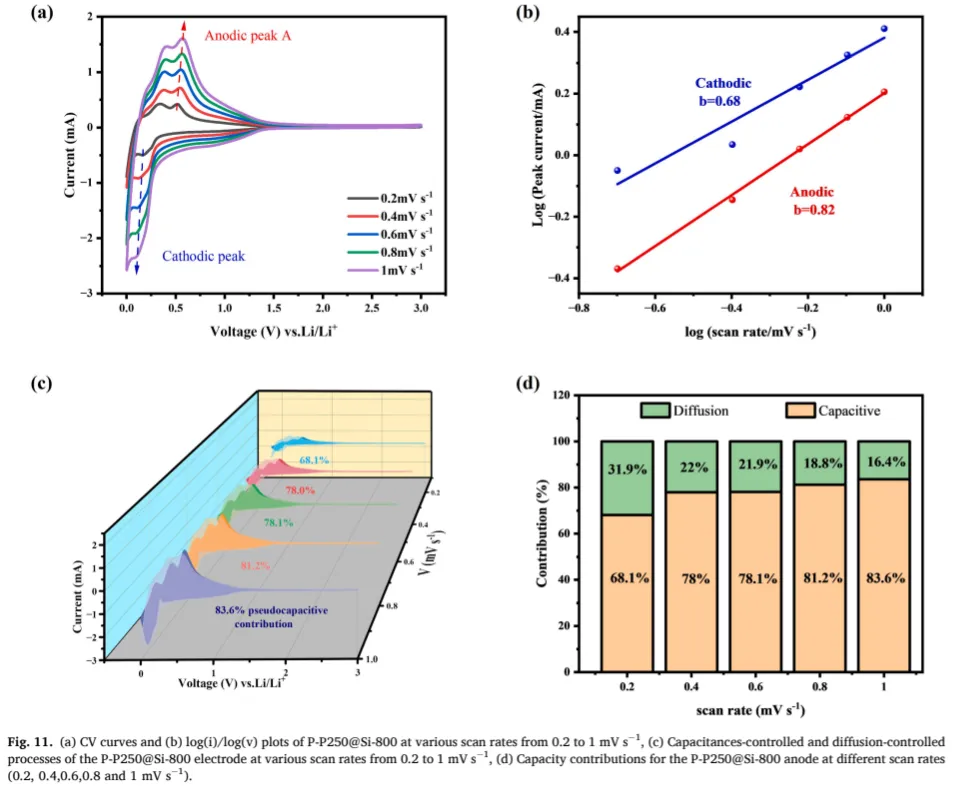

动力学分析（图11）表明，优化后的P-P250@Si-800电极储锂行为以赝电容控制为主（扫描速率1 mV/s时贡献达83.6%），这得益于多孔结构提供的大量表面吸附位点和快速的离子扩散路径。
结语
这项研究没有追求复杂的纳米结构设计，而是回归工艺本源，深挖了沥青这种廉价碳源的两个关键参数——碳化温度和软化点——对硅碳复合材料性能的调控机制。结论清晰明确：碳层并非越“硬”（高石墨化）越好，刚柔并济才是王道；高软化点沥青凭借其高残炭率和热稳定性，是构筑稳健碳“铠甲”的优选原料。
对于从事硅碳负极产业化的工程师而言，这项研究提供了直接可用的工艺窗口指导：选用软化点250°C左右的石油沥青，在800°C下碳化，再辅以温和碱刻蚀造孔，即可获得循环寿命优异的多孔硅碳负极。低成本、高效益，值得一试。
📄 文献信息
标题：The design and regulation of porous silicon-carbon composites for enhanced electrochemical lithium storage performance作者：Jianzheng Duan, Kai Kang, Peihua Li, Wanggang Zhang, Xiaohong Li, Jian Wang, Yiming Liu期刊：Journal of Industrial and Engineering Chemistry, 2024, 129, 309-320DOI链接：https://doi.org/10.1016/j.jiec.2023.10.043
