太原理工大学王忠强团队最新EES：两亲性交联单体增强柔性钙钛矿太阳能电池的性能和可
这份研究是柔性钙钛矿太阳能电池产业化的重要突破，核心围绕两亲可交联单体TBA解决大面积制备的薄膜均匀性难题。
主要问题
柔性钙钛矿电池商业化的最大障碍是溶液法沉积的放大性难题：钙钛矿在疏水的自组装分子（SAM）基底上润湿性差、沉积不均匀，易形成针孔、晶粒大小不一的薄膜，导致器件效率低、稳定性差，无法实现大面积制备。
文章创新点

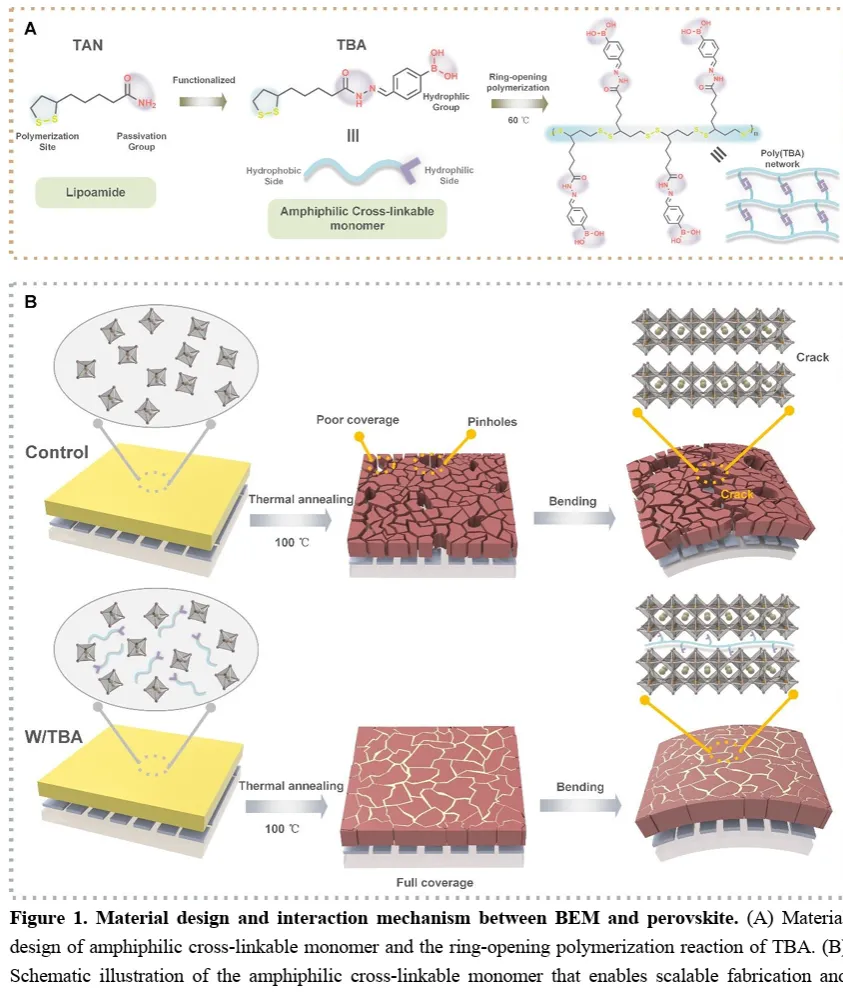

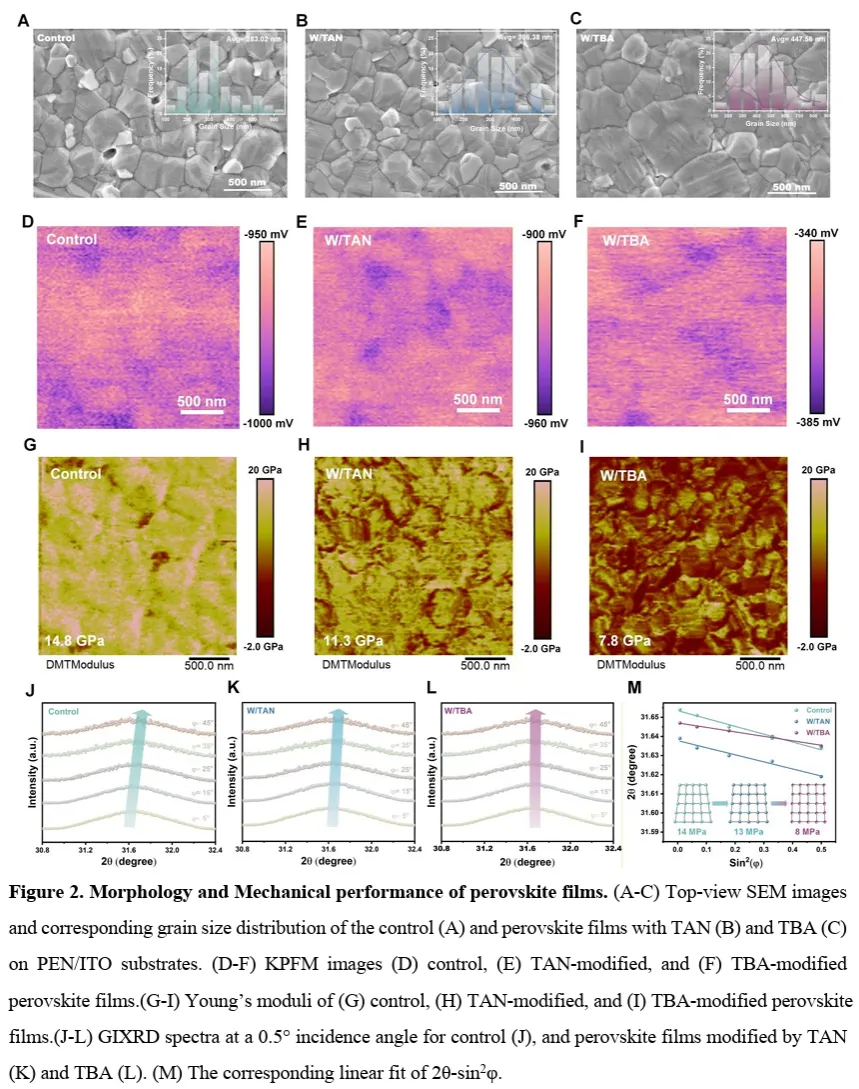

（1）两亲性单体设计：TBA兼具疏水与亲水端基，显著提升钙钛矿墨水在疏水基底上的润湿性与附着力，实现大面积均匀成膜。

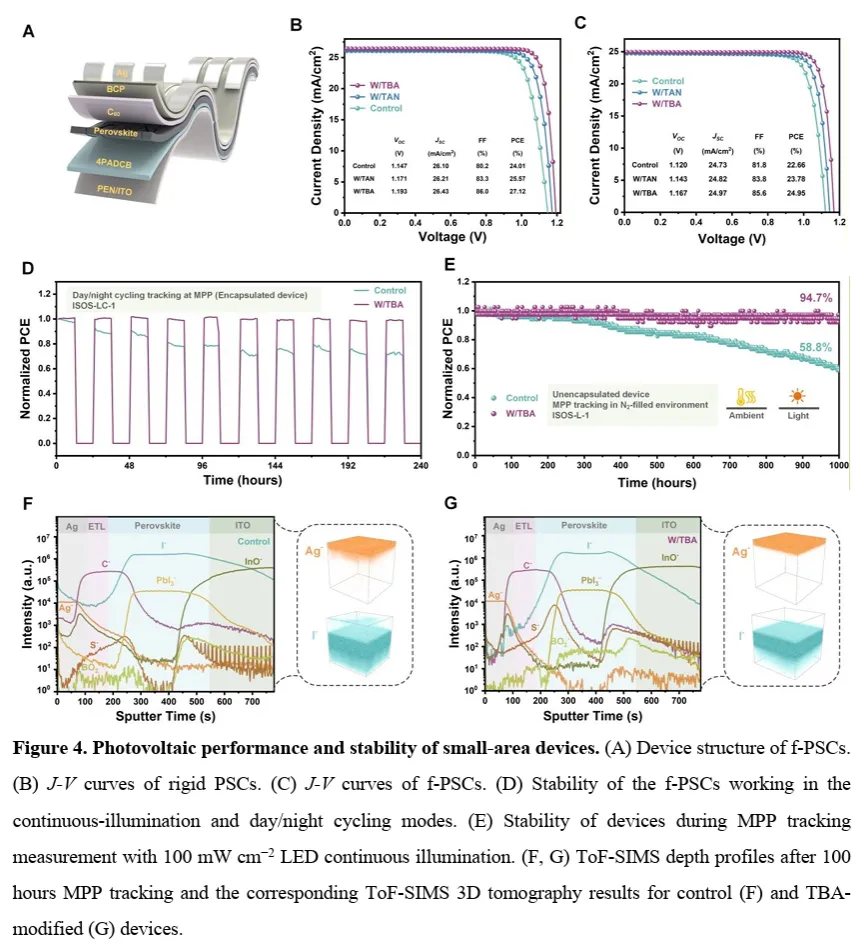

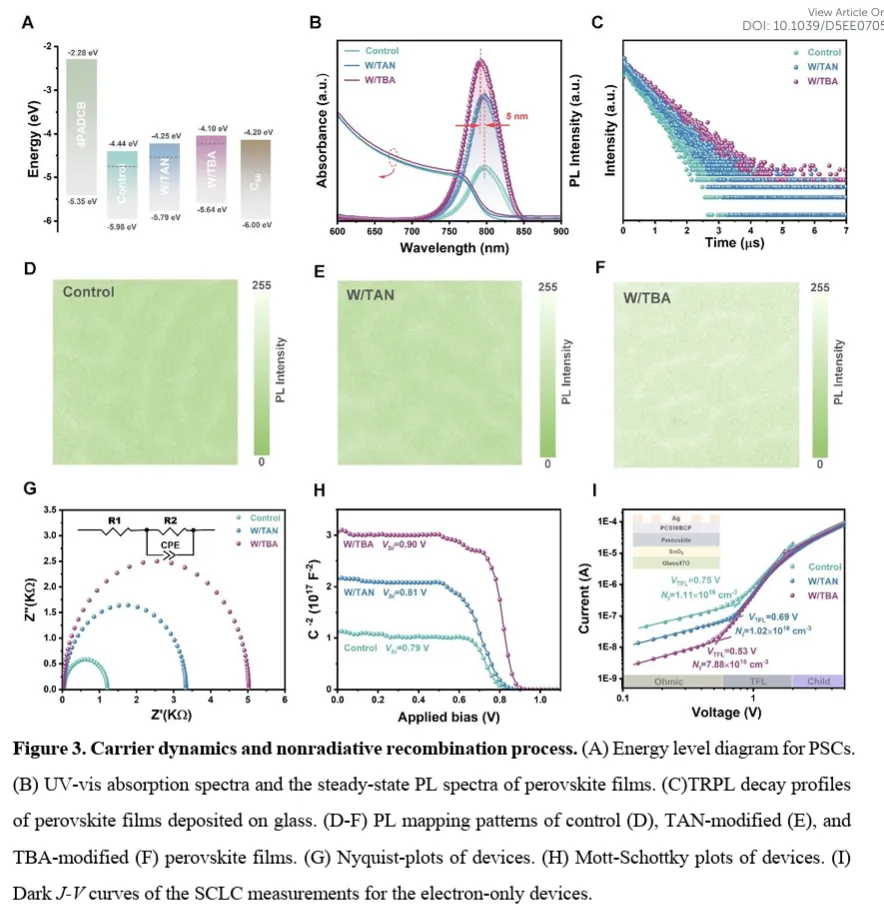

（2）高效柔性器件：柔性钙钛矿太阳能电池效率达24.95%，刚性器件效率突破27%，并兼具优异机械稳定性（万次弯曲后效率保持＞90%）。
（3）可扩展制备验证：基于TBA的大面积模块（10.24cm²）效率超过20%，彰显其从实验室走向产业化的潜力。
原文链接：
https://pubs.rsc.org/en/content/articlelanding/2026/ee/d5ee07050c
本微信公众号“辽宁优选新能源科技”所发表内容转载时会注明来源，版权归原出处所有（无法查证版权的或未注明出处的均来源于网络搜集）。转载内容（视频、文章、广告等）只以信息传播为目的，仅供参考，不代表本公众号认同其观点和立场也不作为投资意见及建议。内容的真实性、准确性和合法性由原作者负责。如涉及侵权，请联系删除，此转载不作为商业用途。
科研之路，道阻且长。
愿我们从第一步的稳定开始，共赴光明的未来。
辽宁优选新能源科技有限公司
与创新者同行，为探索者奠基
手机：15640760561（微信号）
邮箱：376398456@qq.com
网址：
www.mssc-youxuan.com地址：辽宁省营口市沿海产业基地大连理工大学营口研究院
