太原理工大学李晋平/杨江峰Angew丨笼状甲烷陷阱捕获煤矿乏风甲烷!
- 2026-05-19 19:13:31
煤矿乏风(VAM)是煤炭开采的副产品，约占煤炭开采甲烷排放总量的64%(2022年达29.3百万吨)。鉴于甲烷的高全球变暖潜能值(是CO₂的21倍)且可作为清洁能源资源，VAM的有效利用已成为紧迫问题。
然而，由于VAM具有体积流量大、甲烷浓度低(通常约1 vol%)且含N₂等杂质的特点，其直接利用面临巨大挑战。目前，基于Pd催化剂的催化氧化技术是主要处理手段，但受限于Pd的稀缺性和高成本。
因此，开发低能耗、低成本的吸附分离技术从VAM中选择性捕获甲烷具有重要意义。传统吸附剂(如沸石和碳材料)由于孔径不规则且表面化学难以调控，在超低浓度甲烷捕获方面面临结合亲和力弱的问题。
金属有机框架(MOFs)因其可预测的规则结构和可调控的孔道尺寸/形状及功能性，成为气体分离的有前景候选材料。
现有策略主要通过引入开放金属位点或功能基团增强CH₄亲和力，但受限于CH₄低极化率的特点，结合强度有限(通常<30 kJ mol⁻¹)，且开放金属位点对N₂也有一定亲和力，阻碍了对痕量CH₄的捕获。
因此，亟需创新分子识别方法以实现CH₄特异性吸附。受天然甲烷水合物启发，该团队提出通过合理排布密集电负性O/N原子阵列，最大化与CH₄分子的形状和静电互补性，从而构建类笼状陷阱。
考虑到CH₄呈四面体构型且四个H原子带正电，构建由电负性原子组成的六面体孔结构，可通过静电作用和多点位范德华作用实现对CH₄的超强结合，为低浓度甲烷捕获提供新思路。
近日，太原理工大学李晋平、杨江峰在Angewandte Chemie发表了题为"A Clathrate-Like Methane Trap for Capture of Mine Ventilation Air Methane"的研究论文。
1. 创新提出"笼状甲烷陷阱"策略，模仿甲烷水合物结构，通过电负性O/N原子密集阵列实现静电势与形状双重匹配，克服传统吸附剂依赖极化率差异的局限。
2. SrCu(HC₃N₃O₃)₂具有超高甲烷吸附热(36.0 kJ mol⁻¹)和最大的CH₄/N₂吸附热差值(19.6 kJ mol⁻¹)，显著优于现有MOF材料，表明框架与CH₄之间存在异常强的结合作用。
3. 实现创纪录的平衡-动力学综合选择性(19.01)和突破选择性(3.8)，在0.01 bar低压力下CH₄捕获量达2.55 cm³ cm⁻³，动力学选择性达3.74，均超越现有基准材料。
4. 通过双床六步变压吸附(VPSA)工艺验证实际应用潜力，可从CH₄/N₂(1/99)混合物中一步富集获得25%纯度甲烷，可直接用于发电或作为进一步浓缩的进料气。
5. 材料表现出优异的化学稳定性和热稳定性(可耐受523 K)，且由廉价原料(三聚氰酸，7.06 USD/kg)合成，具备良好的工业化生产可行性和经济竞争力。
📄 全文速览
吸附工艺为处理煤矿乏风甲烷(VAM)提供了高效途径。然而，现有分离机制主要基于CH₄和N₂在极化率和尺寸上的微小差异进行区分，对于含极低CH₄浓度的VAM效果不佳。
该研究报道了一种具有电负性O/N原子密集阵列(类似甲烷水合物)的笼状甲烷陷阱，对CH₄表现出静电势和形状互补性，实现了精确识别。
该陷阱对CH₄表现出高吸附热(36.0 kJ mol⁻¹)、创纪录的CH₄/N₂吸附热差值(19.6 kJ mol⁻¹)以及最高的平衡-动力学综合选择性(19.0)。
突破实验证实该陷阱可从CH₄/N₂(1/99)混合物中高效捕获CH₄，提供创纪录的突破选择性(3.8)。通过双床六步变压吸附工艺验证了其应用潜力，可从CH₄/N₂(1/99)混合物中获得25%纯度的CH₄。
原位红外光谱和计算模拟研究揭示，密集N/O结合位点的合理排布赋予了最优孔道形状与表面静电势之间的协同效应，增强了CH₄亲和力。
📊 图文解读

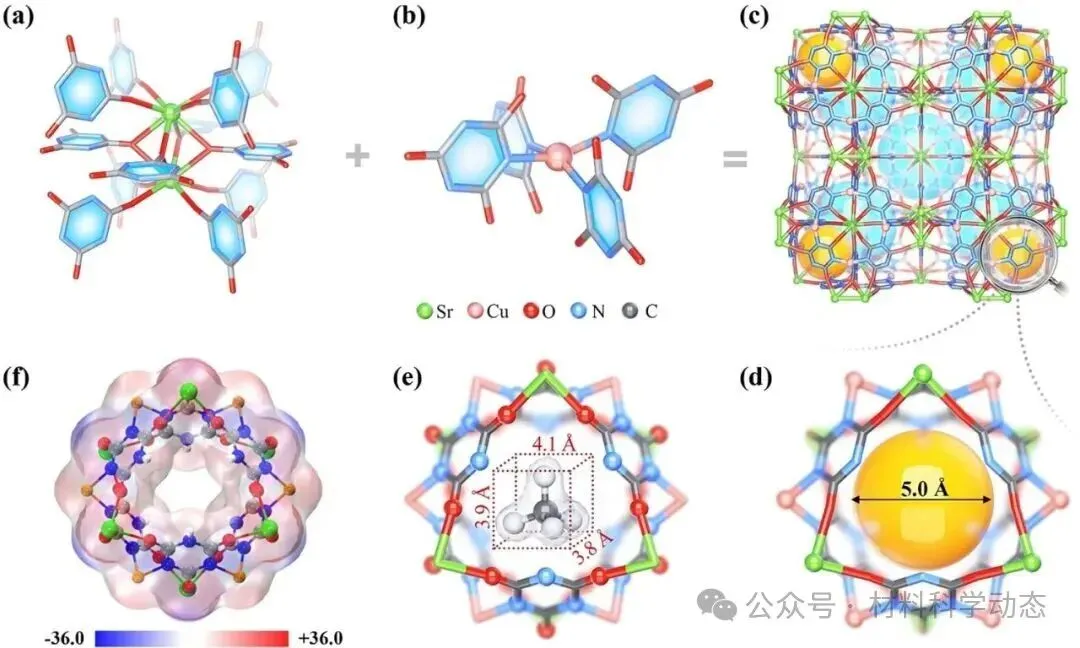

图1 | SrCu(HC₃N₃O₃)₂的晶体结构及六面体笼状孔道特征
该图展示了SrCu(HC₃N₃O₃)₂的晶体结构，由鼓状双核Sr-O簇和Cu-N簇通过三聚氰酸配体连接形成三维框架。结构中含有孔径为5.0 Å的规整六面体笼，与甲烷分子尺寸(4.1×3.9×3.8 ų)相匹配。
每个笼内表面均匀分布18个羟基O原子和18个氨基N原子，形成负静电势环境，可与CH₄的正电H原子产生静电相互作用，提供多点功能位点和适宜的孔限域效应。

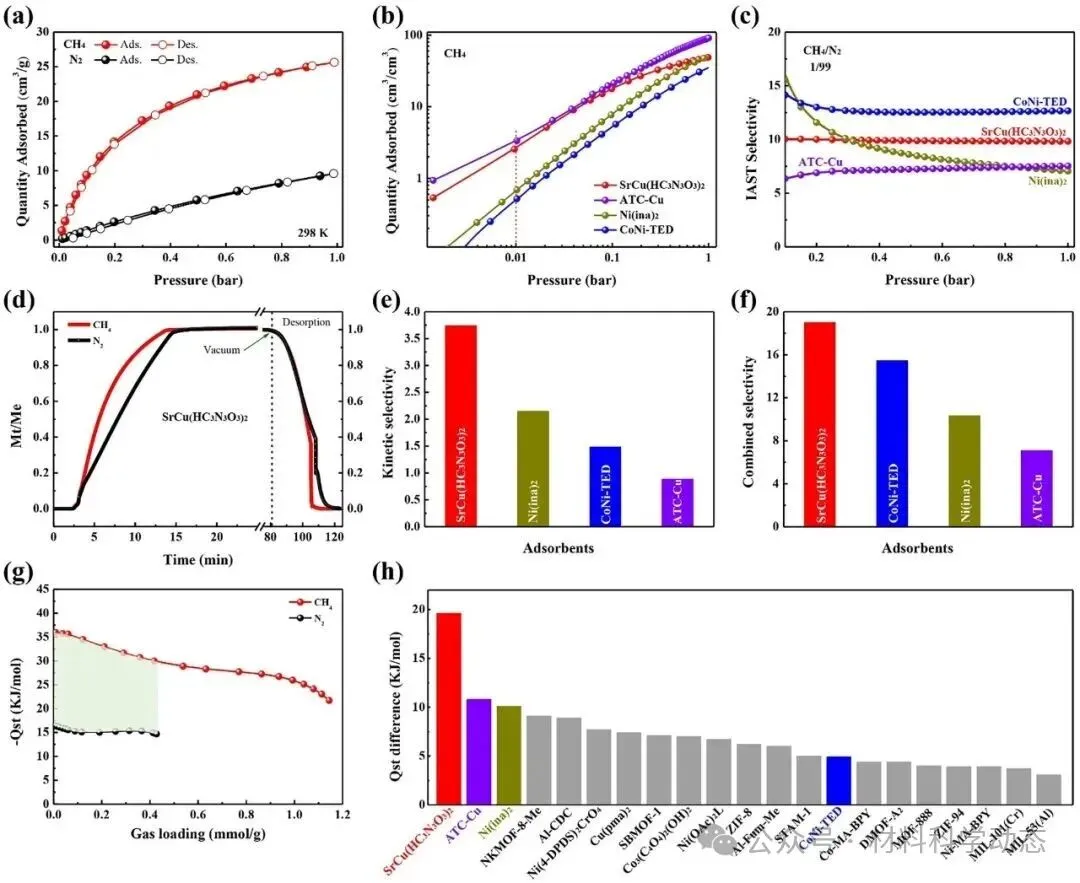

图2 | CH₄和N₂的吸附等温线、动力学曲线及选择性对比
该图呈现了SrCu(HC₃N₃O₃)₂在298 K下对CH₄和N₂的吸附性能。CH₄吸附等温线在低压区急剧上升并快速达到平台，0.01 bar下捕获量达2.55 cm³ cm⁻³，优于多数高性能吸附剂；
而N₂呈现III型等温线，低压区吸附量极低。IAST选择性达9.82，动力学选择性达3.74，平衡-动力学综合选择性高达19.01，均为文献报道最高值。
吸附热数据显示CH₄的Qst为36.0 kJ mol⁻¹，N₂为16.4 kJ mol⁻¹，二者差值19.6 kJ mol⁻¹为MOF材料中最大。

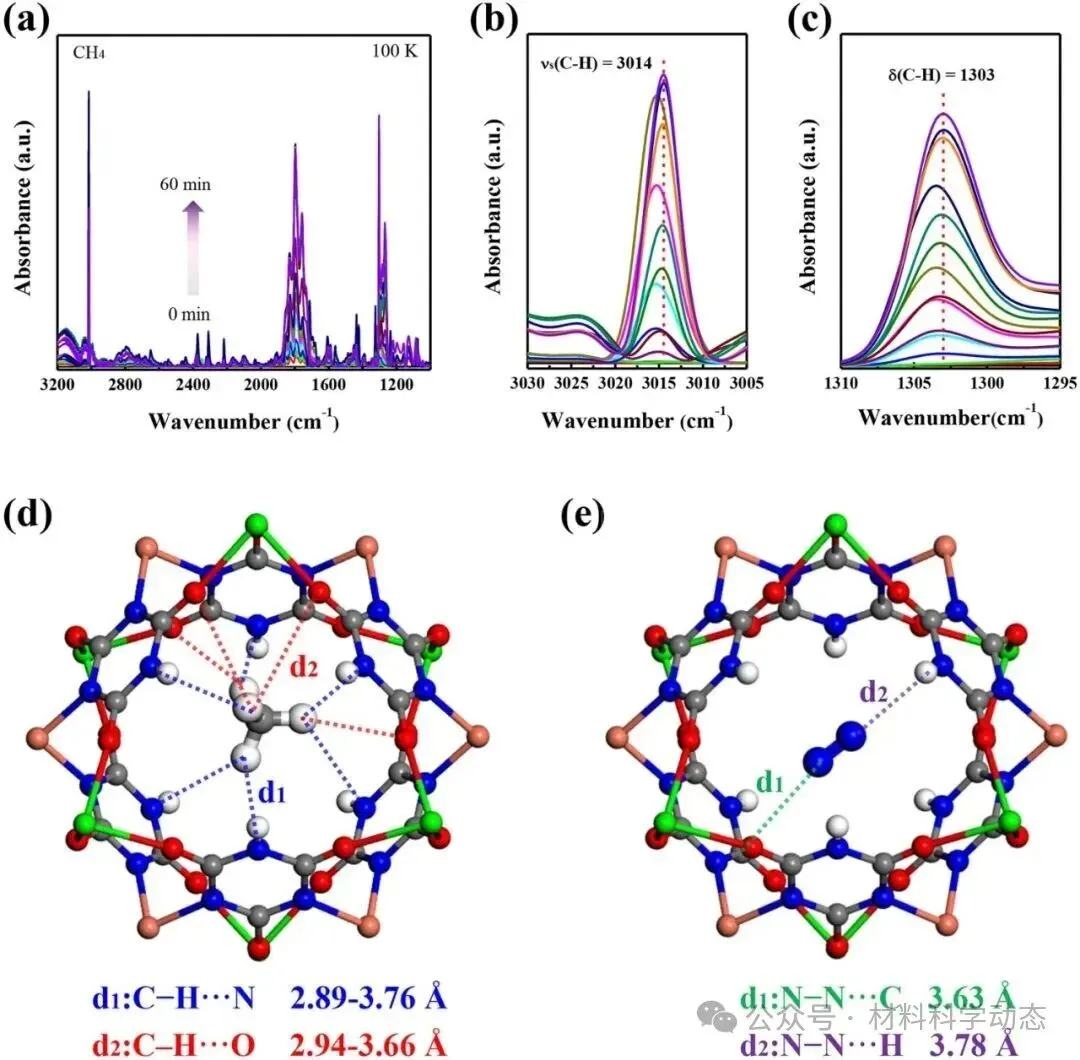

图3 | 原位红外光谱及气体结合位点解析
该图展示了CH₄吸附的原位红外光谱及DFT计算确定的结合位点。红外光谱在1303和3014 cm⁻¹处出现新的δ(C-H)和υs(C-H)振动带，表明CH₄与框架存在强表面相互作用；而N₂吸附未观察到金属位点吸附信号。
计算显示CH₄和N₂均吸附于单元格角落的小六面体笼中，CH₄与六个氨基N和四个羟基O形成多重强相互作用(H···N 2.89-3.76 Å，H···O 2.94-3.66 Å)，而N₂仅以端位构型通过弱相互作用结合。

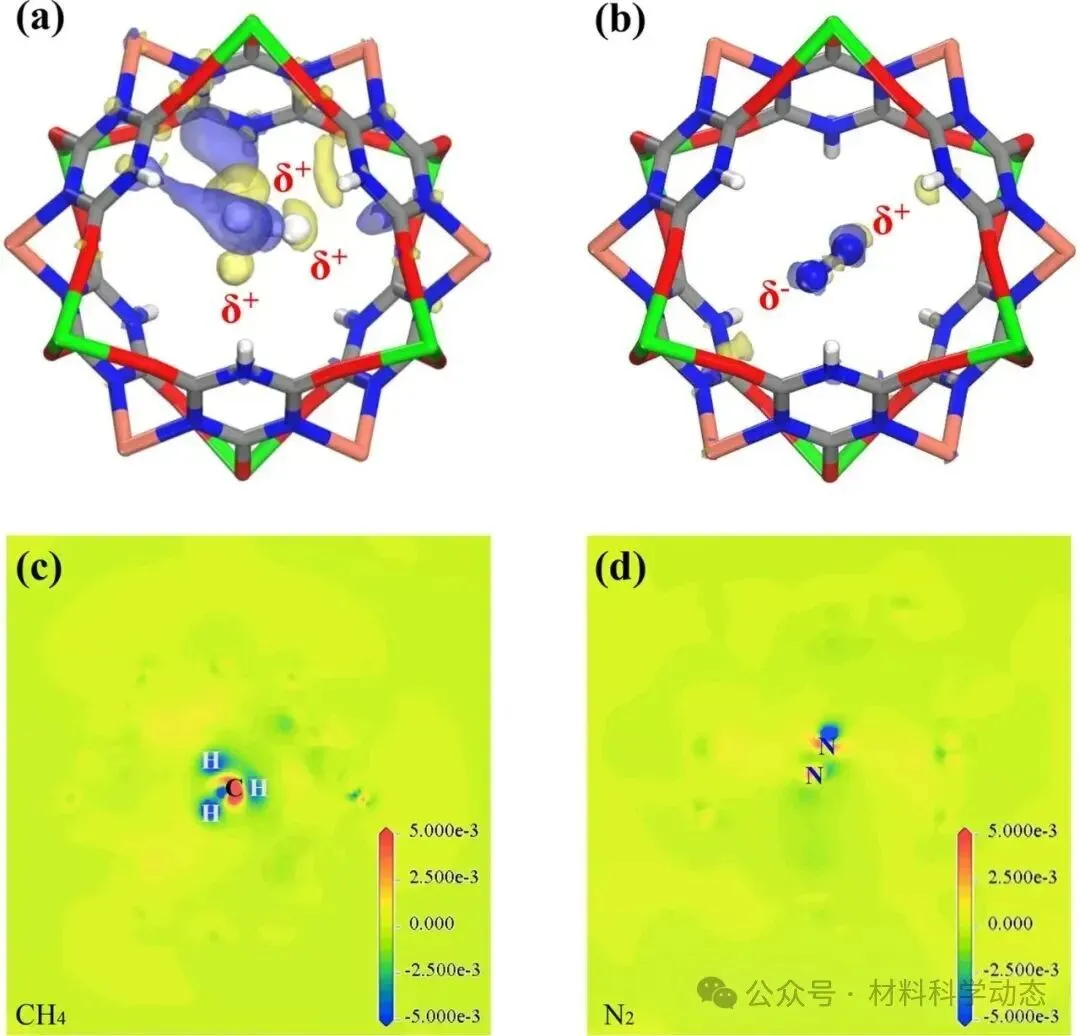

图4 | 电荷密度差分图揭示主客体相互作用机制
该图通过电荷密度差分可视化CH₄和N₂与框架的相互作用差异。CH₄的四个端基H原子带正电，与带负电的N/O位点产生强静电吸引，吸附后出现显著的电子转移(蓝色区域为电荷积累，黄色为电荷耗尽)，反映强吸附亲和力。
而N₂因线性构型和静电分布特点，与框架间无明显电子转移，且N原子与框架O/N原子间存在静电排斥(N-Nδ⁻···O/Nδ⁻)，导致结合较弱。这解释了材料对CH₄的特异性识别机制。

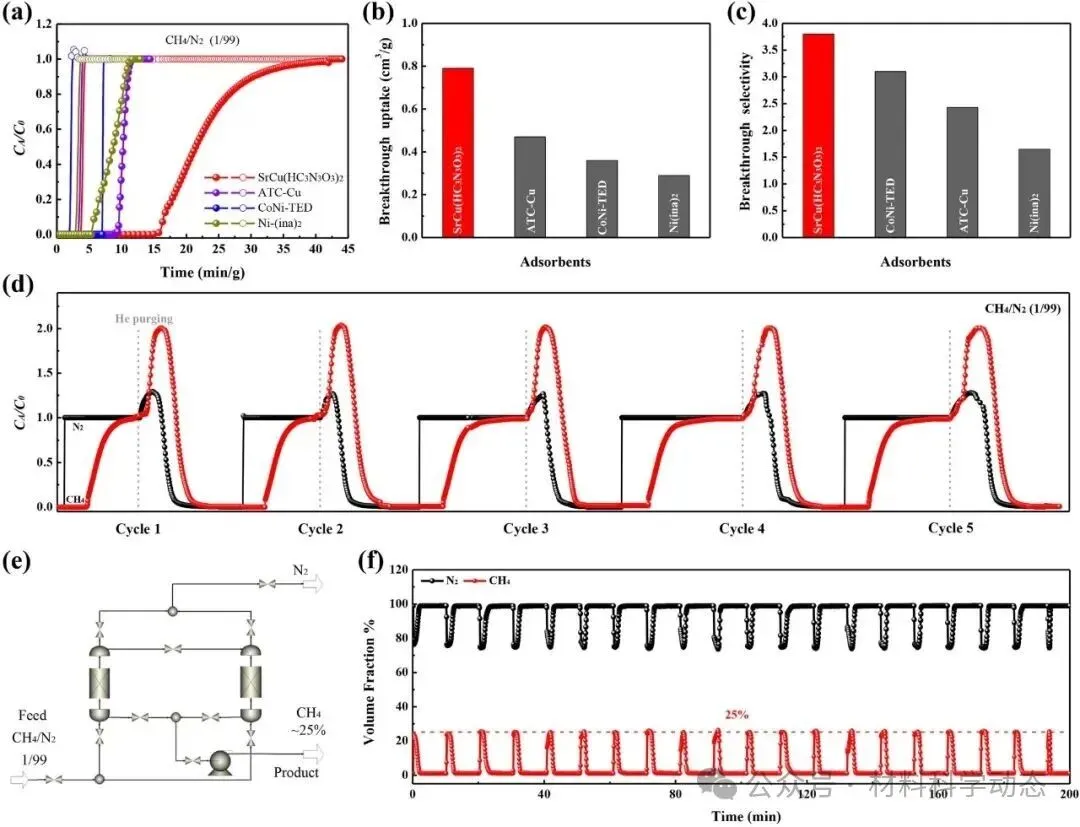

图5 | 突破实验及变压吸附工艺性能评估
在CH₄/N₂(1/99)混合气(5 mL min⁻¹，298 K)条件下，SrCu(HC₃N₃O₃)₂可有效分离混合气，N₂先洗脱，CH₄保留时间达15.75 min g⁻¹，突破选择性3.8，捕获量0.79 cm³ g⁻¹，均优于对比材料。
双床六步VPSA工艺可从1/99混合气中富集获得25%纯度的CH₄产品，验证了实际应用潜力。材料在多次循环测试中表现出良好的再生能力和稳定性。
📝 总结
综上所述，该研究报道了一种基于表面静电势匹配和形状互补性的笼状甲烷陷阱，实现了从低浓度混合物中高效捕获甲烷。
吸附实验表明，SrCu(HC₃N₃O₃)₂的笼状甲烷陷阱具有创纪录的平衡-动力学综合选择性和CH₄/N₂吸附热差值，以及在低压下高CH₄捕获能力。
这种卓越的分离性能归因于独特的CH₄陷阱，其提供了形状匹配、负静电环境和高密度暴露O/N位点的协同作用。
突破实验和变压吸附工艺验证了该材料在实际工业条件下的分离效率和稳定性，加之其优异的化学稳定性、热稳定性和低成本合成路线，表明该材料满足从煤矿乏风中捕获CH₄的技术标准，为低浓度甲烷资源化利用提供了可行方案。
A Clathrate-Like Methane Trap for Capture of Mine Ventilation Air Methane,Angewandte Chemie,2026,DOI:10.1002/ange.5488391
