不锈钢超薄带作为厚度0.01–0.1mm的精密材料，凭借耐腐蚀、高强度与良好装饰性，在电子、汽车、航空航天等领域应用广泛。但因其强度高、塑性低，冲压过程中极易出现起皱、剪切、开裂等缺陷，严重制约产品成形质量与生产效率，现有成形理论对这类超薄带材的适用性仍有待完善。目前基于失稳理论的成形极限预测方法发展迅速，其中M–K损伤模型被广泛用于描述材料塑性行为与损伤演化，然而针对不锈钢超薄带的成形性研究仍较为缺乏。
本文以304不锈钢超薄带为研究对象，耦合M–K延性损伤模型与金属成形断裂延性损伤准则，结合试验测试与数值模拟开展系统研究。通过拉伸与成形极限试验测定材料力学性能与成形极限曲线，验证模型预测精度，并以方盒件冲压为例分析工艺参数影响，旨在为不锈钢超薄带冲压工艺优化、产品质量提升与模具寿命延长提供科学理论支撑。
针对304不锈钢超薄带冲压成形的核心痛点，取得了多项关键研究成果。首先，通过系统的力学性能测试，明确了不同厚度（0.05mm、0.1mm）与状态（软态、半硬态、硬态）材料的成形性差异，证实软态0.1mm规格为冲压最优选型，0.05mm超薄带因塑性极低，成形难度显著提升。其次，成功构建了基于M–K延性损伤理论的成形极限预测模型，将仿真预测的成形极限曲线（FLC）与实验结果的误差控制在5%以内，实现了对超薄带冲压失稳与断裂行为的精准预判，可替代传统高成本、长周期的成形极限试验。最后，通过方盒件冲压数值模拟，揭示了模具圆角、摩擦系数、冲压速度等工艺参数对成形质量的影响规律，明确了“增大圆角、降低摩擦、减慢速度”的工艺优化方向，有效解决了超薄带冲压的应力集中与开裂问题。该成果为不锈钢超薄带精密冲压的工业化生产提供了可靠的理论依据与技术支撑，可显著提升生产效率、降低制造成本。
本文聚焦于M–K延性损伤理论在不锈钢超薄带冲压成形领域的精准适配与工程化应用，突破了传统成形理论对超薄带材的适用性局限。
1、首次系统构建了适用于0.01~0.1mm级304不锈钢超薄带的M–K延性损伤预测模型，通过耦合延性损伤准则与力学平衡方程，精准描述了超薄带在冲压过程中的局部失稳与损伤演化机制，解决了传统成形极限理论无法适配超薄带高应力、低塑性变形特征的技术难题，实现了成形极限曲线（FLC）的高精度预测，仿真与实验误差控制在5%以内。
2、突破了材料-工艺多参数耦合的优化瓶颈，通过方盒件冲压仿真，首次明确了模具圆角、摩擦系数、冲压速度对超薄带成形性的定量影响规律，建立了可直接指导工业生产的工艺优化准则，填补了不锈钢超薄带精密冲压工艺的理论空白。
3、实现了试验-仿真-工程的全链条验证，构建的模型可替代高成本、长周期的实体成形极限试验，为超薄带冲压工艺设计、模具开发提供了高效可靠的理论工具，推动了不锈钢超薄带成形技术从经验试错向精准预测的跨越。

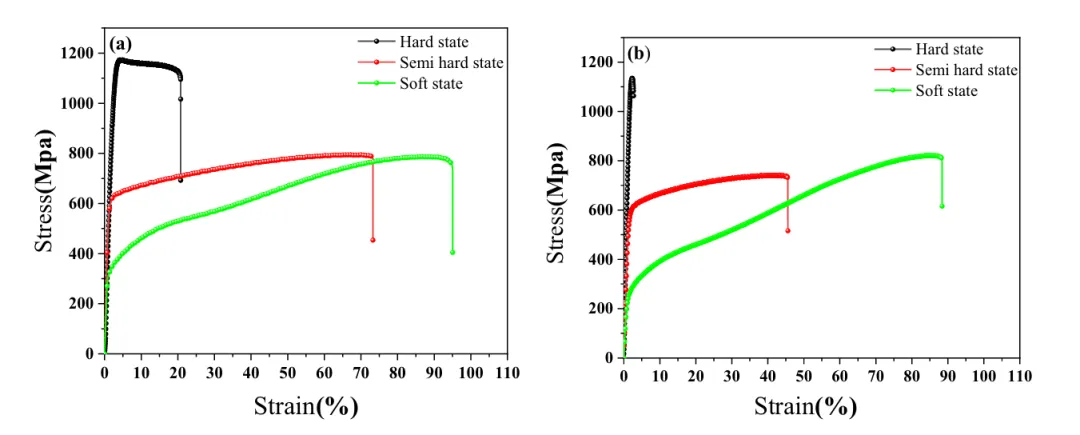

图1、拉伸断裂曲线：a 0.1 毫米厚的拉伸断裂曲线，b 0.05 毫米厚的拉伸断裂曲线

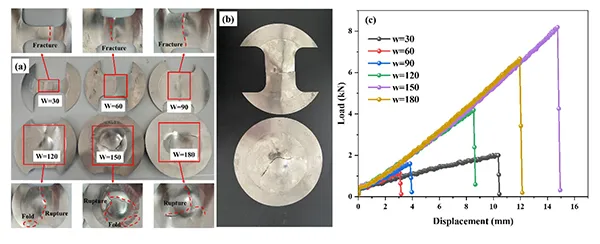

图2、冲压结果：a 厚度 0.1 mm 超薄带的冲压结果，b 厚度 0.05 mm 超薄带的冲压结果，c 厚度 0.1 mm 带材的位移 - 载荷曲线

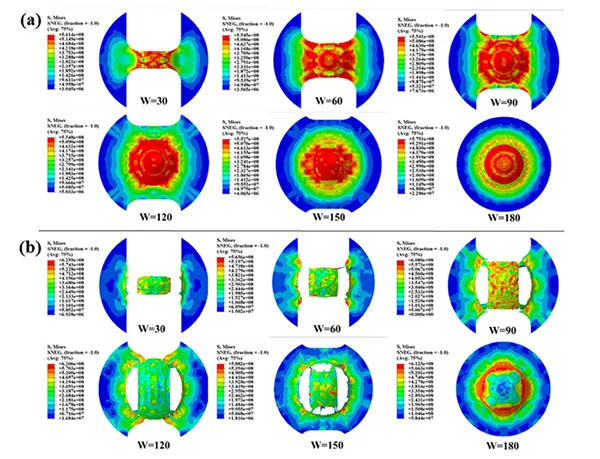

图3、损伤状态：已形成试样的临界损伤状态;B 损伤和成型试样的破裂状态

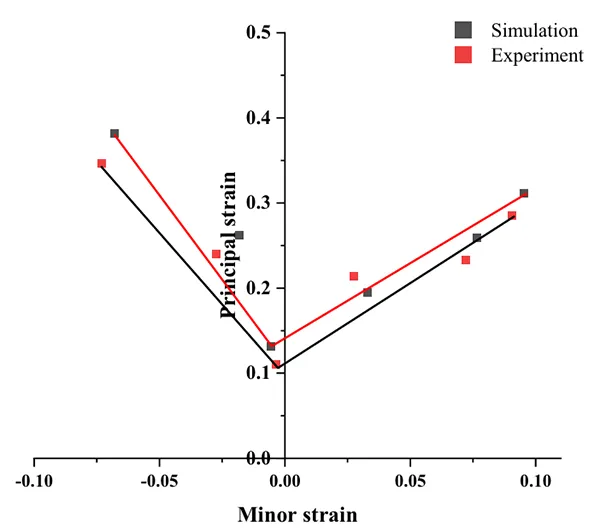

图4、形成极限实验的模拟曲线

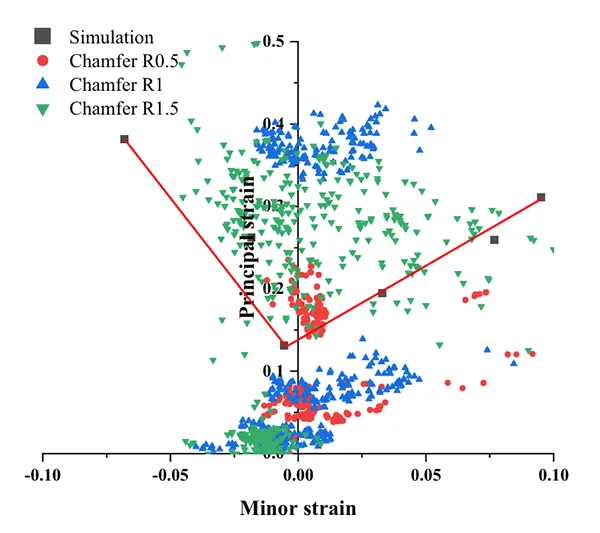

图5、不同倒角拉下面积网格的主/次应变值映射FLC图

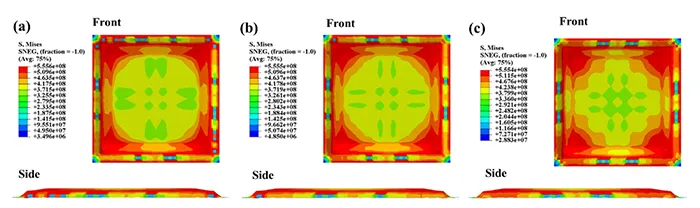

图6、在不同倒角尺寸下的箱体冲压模拟结果为：倒角 R5，倒角 B，倒角 R10，倒角15

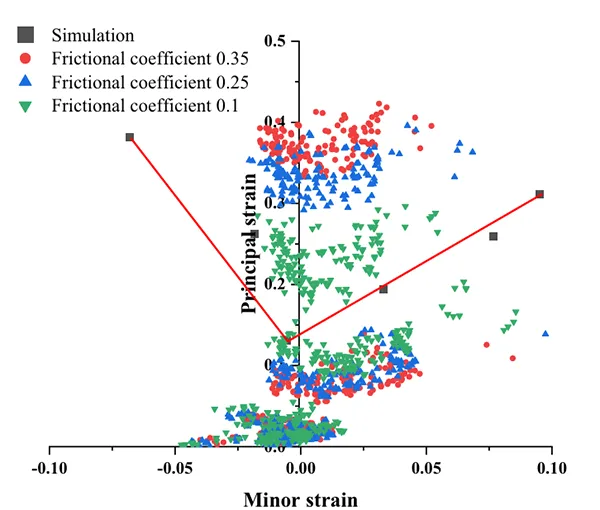

图7、在拉下区域不同接触摩擦系数网格的主/次应变值映射FLC图

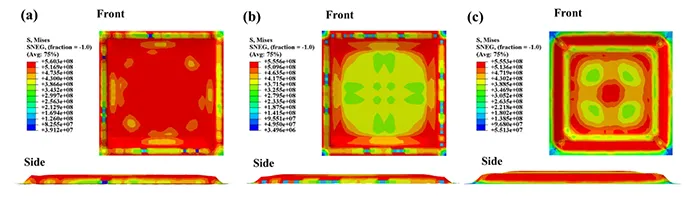

图8、在不同接触摩擦系数下，箱体零件的冲压模拟结果为：摩擦系数 0.35，b 摩擦系数 0.25，c 摩擦系数 0.1

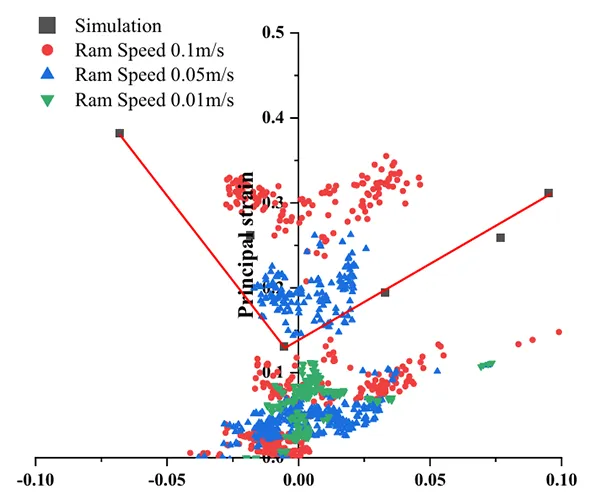

图9、FLC 图示，显示不同压压速度下拉下拉区域网格中初级/次级应变值的映射

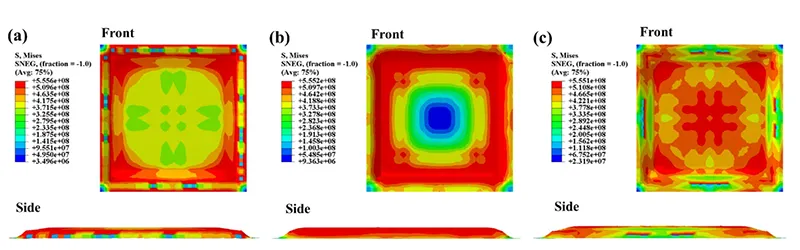

图10、不同冲压速度下箱体零件的冲压模拟结果：冲压速度 0.1 毫米/秒，冲压速度 B 冲压速度 0.05 毫米/秒，冲压速度 c：0.01 毫米/秒
论文链接：
https://doi.org/10.1007/s13296-024-00841-8
原文详情：
https://link.springer.com/article/10.1007/s13296-024-00841-8
